RGB垂直条状
- 显示区域
- 1209.6(H)×680.4(V) mm
- 外观尺寸
- 1211.4(H)×682.2(V)×54.3(D) mm
- 面板重量
- 13.5/14.9Kgs (Typ./Max.)
- 表面处理
- 雾面 (Haze 44%)，Hard coating (3H)
- 面板亮度
- 700 cd/m² (Typ.)
- 对比度
- 1200:1 (Typ.) (TM)
- 可视角度
- 89/89/89/89 (Min.)(CR≥10)
- 工作模式
- S-IPS，常黑显示，透射式
- 视角方向
- 全视角
- 反应时间
- 8 (Typ.)(G to G) ms
- 显示颜色
- 1.06B, 72% NTSC
- 面板应用
-
- 工作频率
- 60Hz
- 触摸屏
- 无触摸
- 拼接拼缝
-
1.8 mm (active to active seam)
- 光源类型
- WLED, 6K小时, 含LED驱动
- 信号接口
-
LVDS (2 ch, 8-bit) , 51 pins , 端子
- 驱屏电压
- 12.0V (Typ.)
- 工作环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
LG Display液晶模组LD550DUN-THA6规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
LD550DUN-THA6规格书 |
Ver1.0 |
English |
1.7 M |
41 |
2017-11-21 |
最新 |
|
LG Display液晶模组LD550DUN-THA6验货标准(IIS)

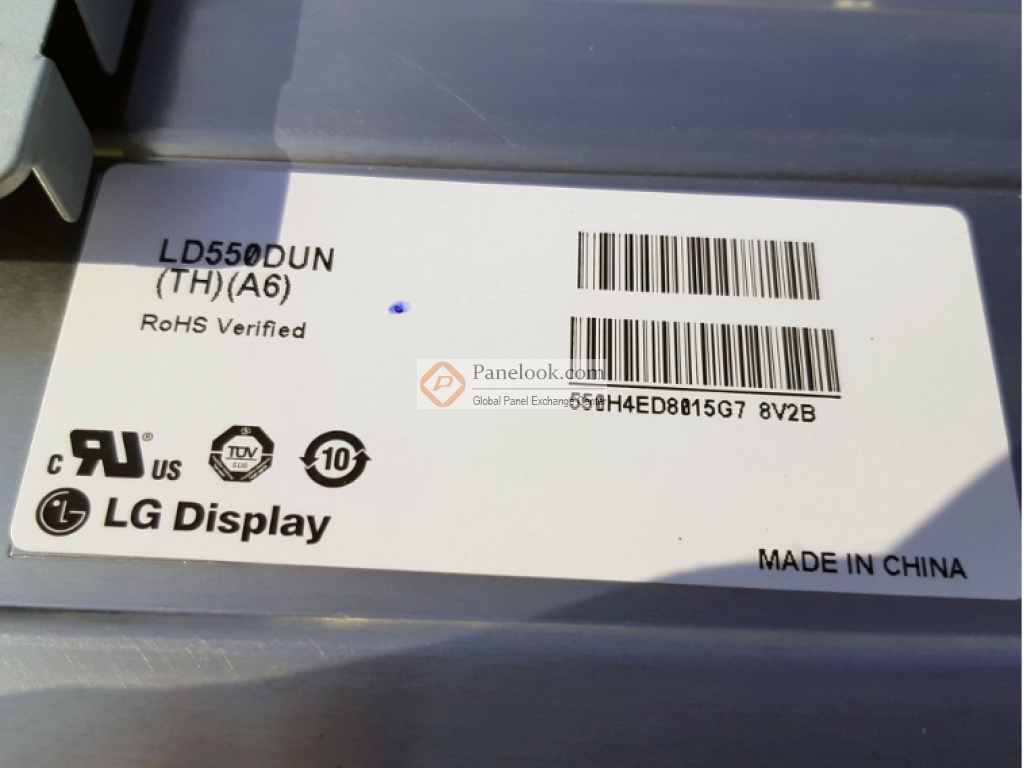

LG Display液晶模组LD550DUN-THA6图片
LG Display液晶模组LD550DUN-THA6概况
LD550DUN-THA6 (别名: LD550DUN (TH)(A6))是LG Display (LG Display)推出的一款55吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。它的典型特征屏库总结为: sRGB，风景模式 / 肖像模式，高亮度，白光LED背光，含LED驱动器，10位灰阶，表面雾面， Super Narrow bezel (1.8mm Active to Active)。基于它的特征屏库推荐此型号应用于拼接屏，户外高亮等产品。根据屏库掌握的情报此产品于2018年Q1量产，于2020年Q2停产，当前生产状态为已停产。目前此型号在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2019年08月29日对此型号首次建立参数，并于2025年07月23日对参数进行了最后更新。根据LG Display (LG Display)于2017年11月21日发布的版本号为Ver1.0的产品规格书，LD550DUN-THA6显示分辨率为1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为1209.6(宽)×680.4(高) mm，外观尺寸为1211.4(宽)×682.2(高)×54.3(厚) mm，表面处理为雾面 (Haze 44%)，Hard coating (3H)，产品净重13.5/14.9Kgs (Typ./Max.)，A2A物理拼接拼缝为1.8 mm。背光方面此产品采用了WLED发光的直下式光源，光源的使用寿命为6K小时，含LED驱动。LD550DUN-THA6采用了LVDS (2 ch, 8-bit)信号接口，总共51 pins，采用端子连接，驱屏电压为12.0V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于LD550DUN-THA6的最新的生产状态信息和技术信息，屏库®建议您咨询LG Display (LG Display)。
|
