像素排列 RGB垂直条状
解析度1024(RGB)×600, WSVGA, 17:10
- 面板重量94.0/95.0g (Typ./Max.)
- 表面处理Hard coating
- 显示亮度400 cd/m² (Typ.)
- 对比度 800:1 (Typ.) (透射)
- 推荐视向全视角
- 响应时间50 (Max.)(Tr+Td) ms
- 可视角度85/85/85/85 (Typ.)(CR≥10)
- 显示模式IPS，常黑显示，透射式
- 功率消耗
2.11/2.29W (Typ./Max.)
- 光源类型5S4P WLED, 无驱动
- 刷新率60Hz
- 应用产品
- 接口类型
-

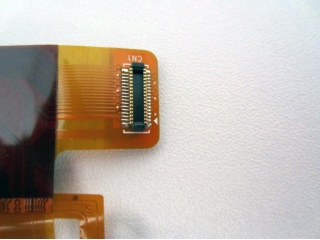

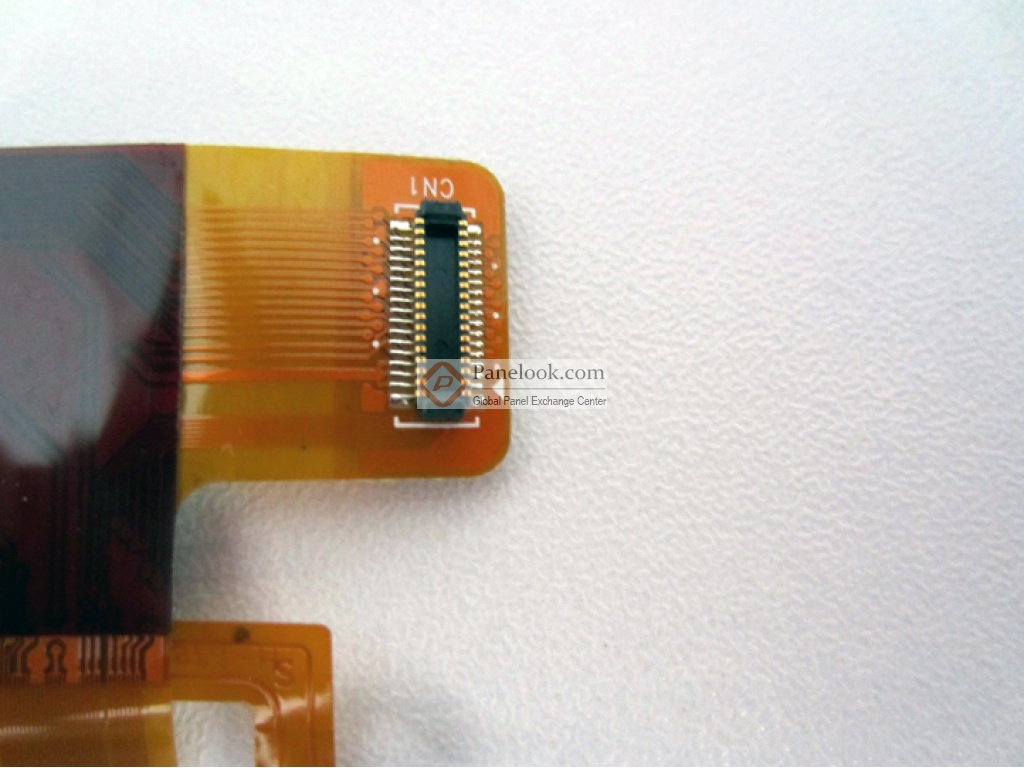

30 pins LVDS (1 ch, 8-bit) + SPI , 端子
- 应用环境
- 工作温度 -10 ~ 60 °C, 存储温度 -20 ~ 70 °C
LG Display液晶模组LD070WS1-SL02规格书

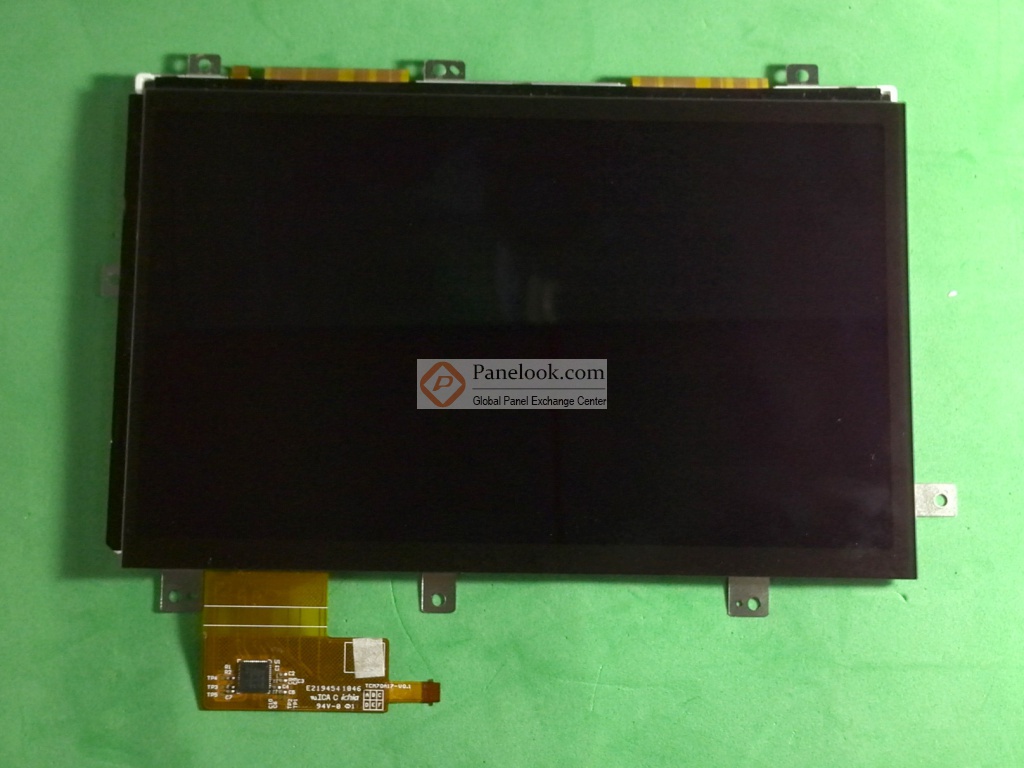

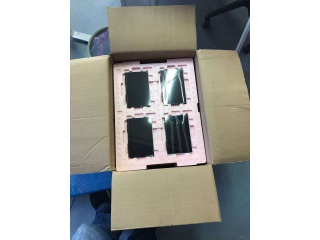

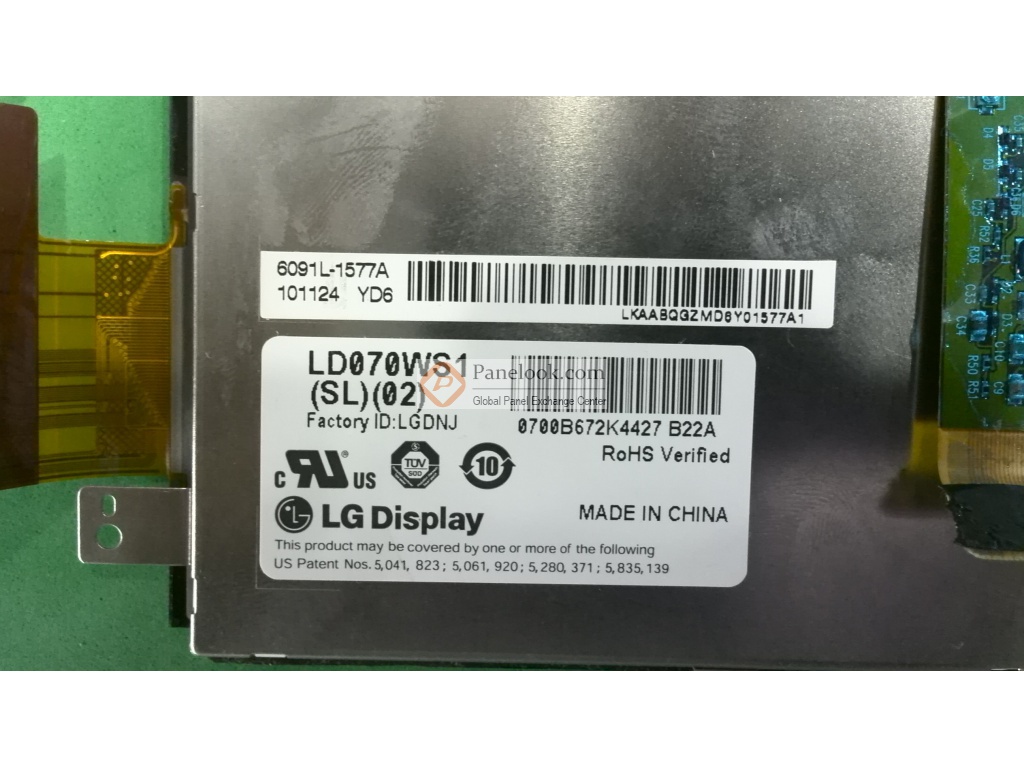

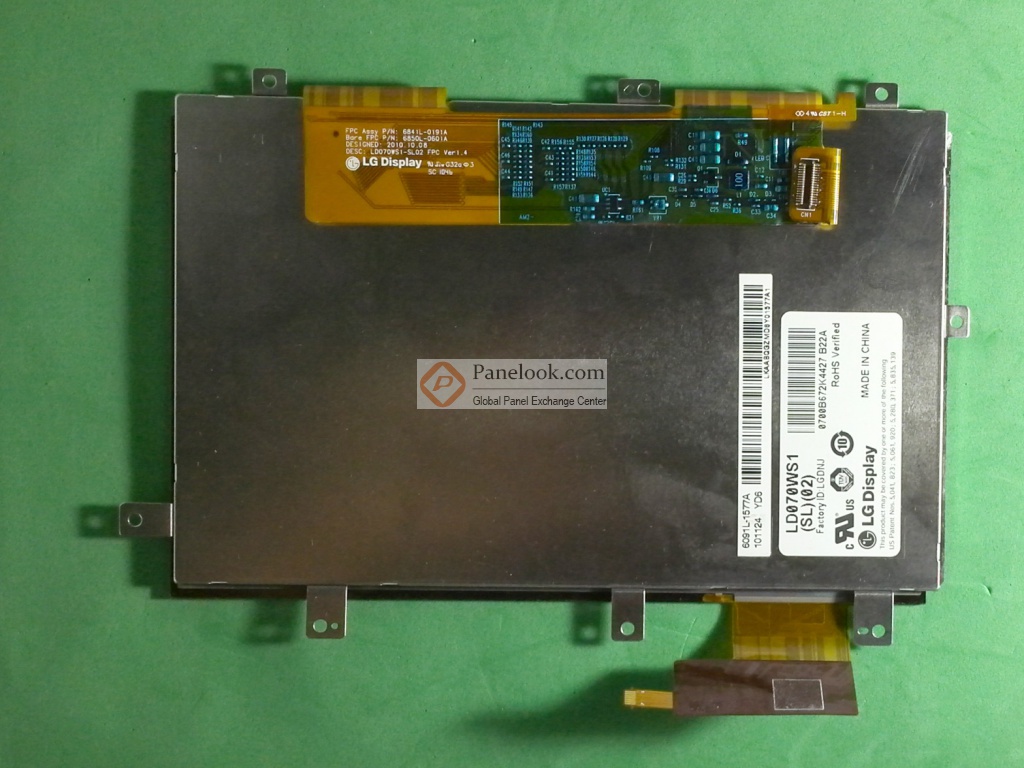

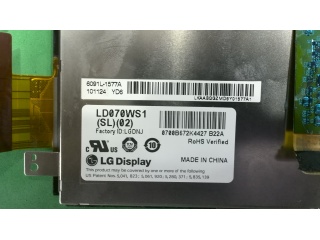

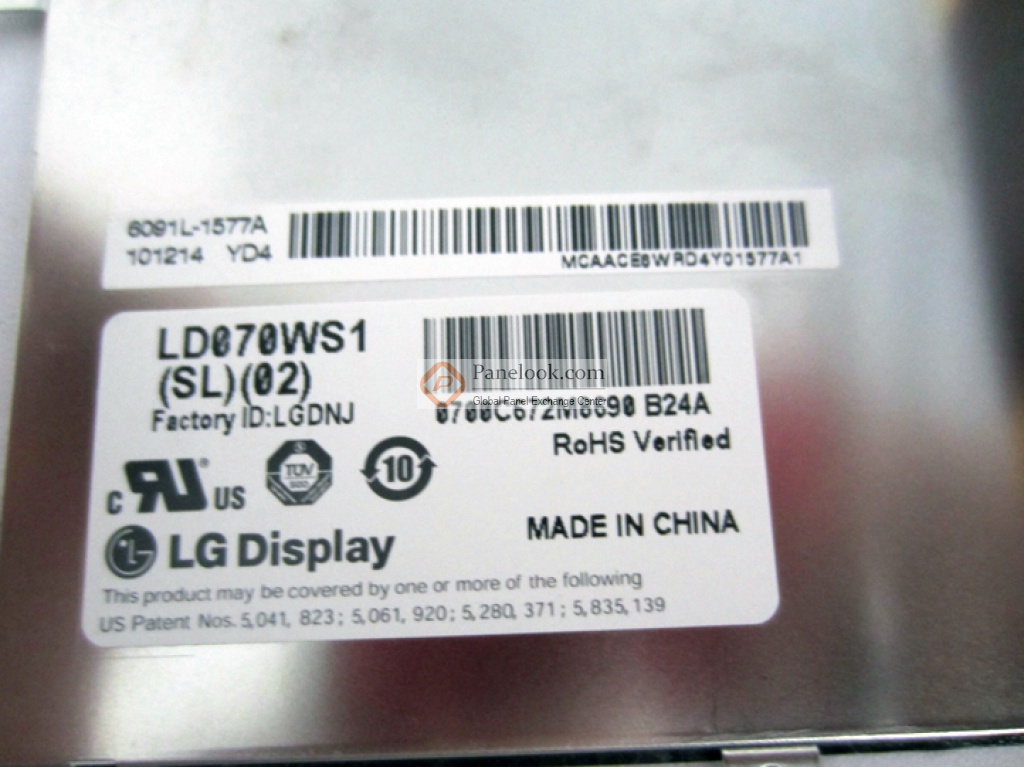

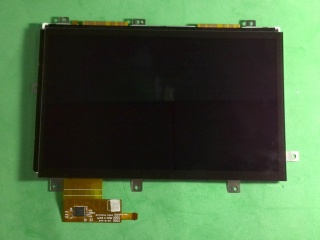

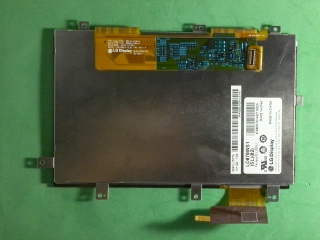

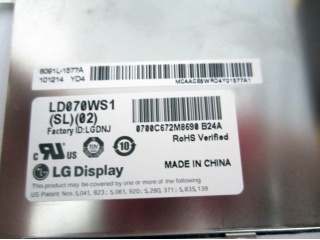

LG Display液晶模组LD070WS1-SL02图片
LG Display液晶模组LD070WS1-SL02综述
LD070WS1-SL02 (别名: LD070WS1 (SL)(02))是LG Display (LG Display)推出的一款7.0吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。此产品工作温度为 -10 ~ 60°C，存储温度为 -20 ~ 70°C。它的典型特征屏库总结为: 白光LED背光，上/下,左/右翻转显示， Nichia LED/S-LED。基于它的特征屏库推荐此型号应用于平板电脑，MID UMPC等产品。根据屏库掌握的情报此产品于2011年Q1量产，当前生产状态为已停产。目前此型号在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2012年07月10日对此型号首次建立参数，并于2023年09月21日对参数进行了最后更新。根据LG Display (LG Display)于2010年8月30日发布的版本号为Ver0.5的产品规格书，LD070WS1-SL02显示分辨率为1024(RGB)×600 (WSVGA)，宽高比为17:10 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为153.6(宽)×90(高) mm，外观尺寸为162.8(宽)×102.9(高)×2.67(厚) mm，表面处理为Hard coating，产品净重94.0/95.0g (Typ./Max.)。背光方面此产品采用了5S4P WLED发光的侧入式光源，不含背光驱动。LD070WS1-SL02采用了LVDS (1 ch, 8-bit) + SPI信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于LD070WS1-SL02的最新的生产状态信息和技术信息，屏库®建议您咨询LG Display (LG Display)。
|
