像素布局
RGB垂直条状
显示区域 1428.48(H)×803.52(V) mm外观尺寸 1452.2(H)×831.5(V)×31.6(D) mm
面板重量 20.5/21.5Kgs (Typ./Max.)表面处理 雾面 (Haze 1%)，Hard coating (3H)
面板亮度 350 cd/m² (Typ.)对比度 1400:1 (Typ.) (TM)
可视角度 89/89/89/89 (Min.)(CR≥10)  工作模式 IPS，常黑显示，透射式
视角方向 全视角反应时间 5 (Typ.)(G to G), 8 (Typ.)(MPRT) ms
显示颜色 1.06B, 68% NTSC触摸屏 无触摸
-
功率消耗
83.34W (Typ.)
光源类型 WLED, 30K小时, 无驱动
工作频率 120Hz-
面板应用
- 信号接口
-
LVDS (4 ch, 8/10-bit) , 92 pins , 端子
- 工作环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
LG Display液晶模组LC650EUF-FHM1规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
LC650EUF-FHM1规格书 |
Ver1.0 |
English |
1.8 M |
40 |
2014-12-4 |
最新 |
|
LG Display液晶模组LC650EUF-FHM1验货标准(IIS)

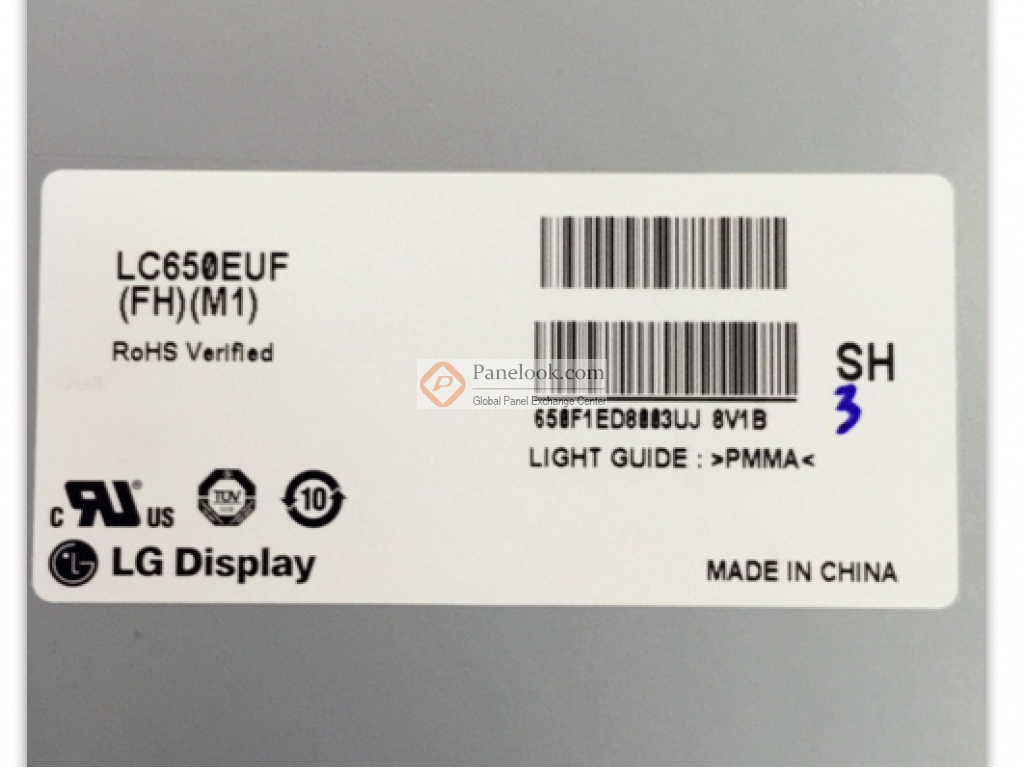

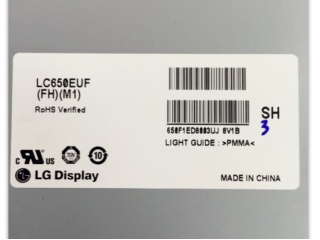

LG Display液晶模组LC650EUF-FHM1图片
LG Display液晶模组LC650EUF-FHM1综述
LC650EUF-FHM1 (别名: LC650EUF (FH)(M1))是LG Display (LG Display)推出的一款65吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。它的典型特征屏库总结为: 120Hz，白光LED背光，10位灰阶，表面雾面， with front case。基于它的特征屏库推荐此型号应用于电视等产品。根据屏库掌握的情报此产品于2015年Q1量产，当前生产状态为已停产。目前此型号在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2017年01月07日对此型号首次建立参数，并于2026年03月24日对参数进行了最后更新。根据LG Display (LG Display)于2014年12月4日发布的版本号为Ver1.0的产品规格书，LC650EUF-FHM1显示分辨率为1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为1428.48(宽)×803.52(高) mm，外观尺寸为1452.2(宽)×831.5(高)×31.6(厚) mm，可视尺寸为1433.4(宽)×808.47(高) mm，表面处理为雾面 (Haze 1%)，Hard coating (3H)，产品净重20.5/21.5Kgs (Typ./Max.)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为30K小时，不含背光驱动。LC650EUF-FHM1采用了LVDS (4 ch, 8/10-bit)信号接口，总共92 pins，采用端子连接，驱屏电压为12.0V (Typ.)。它的典型垂直刷新率Fv为120Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于LC650EUF-FHM1的最新的生产状态信息和技术信息，屏库®建议您咨询LG Display (LG Display)。
|
