像素布局 RGB垂直条状
- 显示区域1428.48(H)×803.52(V) mm
- 外观尺寸1444.9(H)×823.7(V)×39.5(D) mm
- 面板重量18.5Kgs (Typ.)
- 表面处理雾面 (Haze 1%)，Hard coating (2H)
- 面板亮度450 cd/m² (Typ.)
- 对比度 1400:1 (Typ.) (TM)
- 可视角度89/89/89/89 (Min.)(CR≥10)
- 工作模式IPS，常黑显示，透射式
- 显示颜色16.7M/1.06B, 72% NTSC
- 触摸屏无触摸
- 功率消耗
86.94W (Typ.)
- 光源类型WLED, 30K小时, 无驱动
- 工作频率120Hz
-
面板应用
- 信号接口
-
LVDS (4 ch, 8/10-bit) , 92 pins , 端子
- 工作环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
LG Display液晶模组LC650DUF-PGF1规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
LC650DUF-PGF1规格书 |
Ver1.0 |
English |
1.9 M |
42 |
2014-3-5 |
最新 |
|
LG Display液晶模组LC650DUF-PGF1验货标准(IIS)

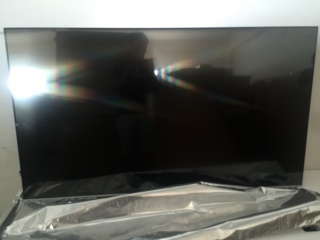

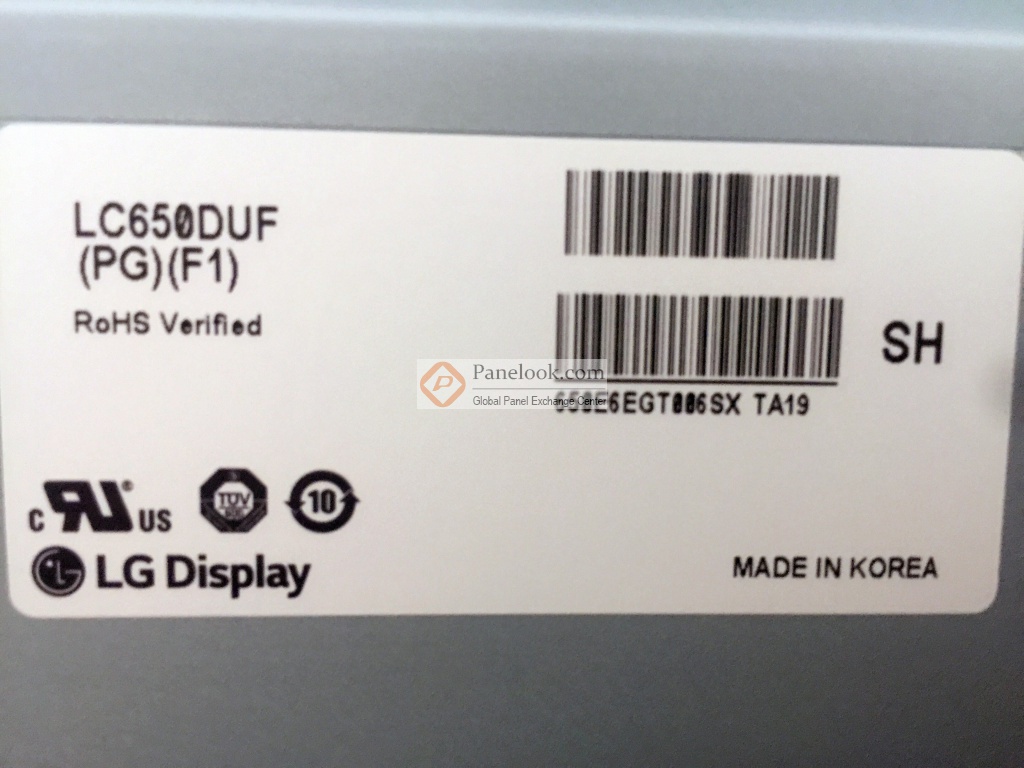

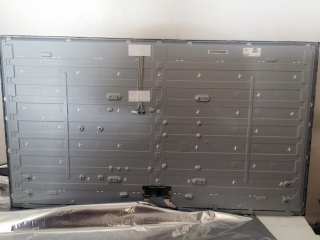

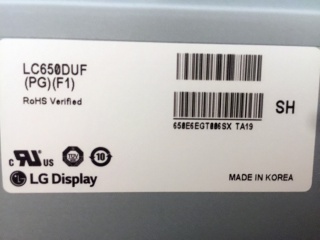

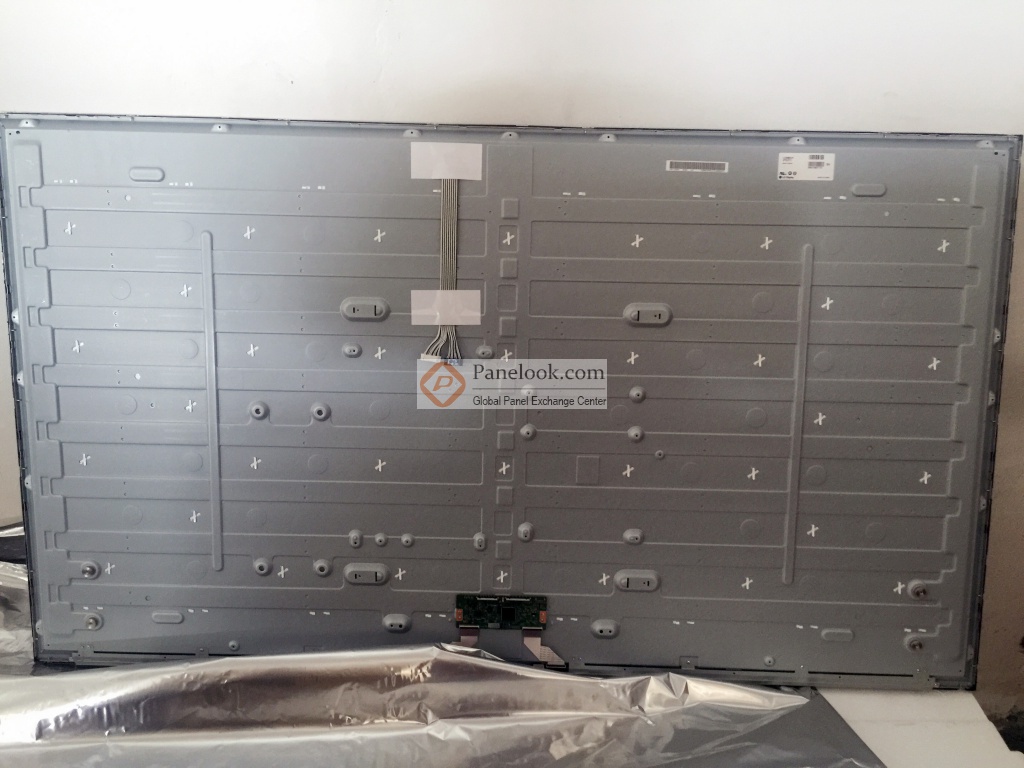

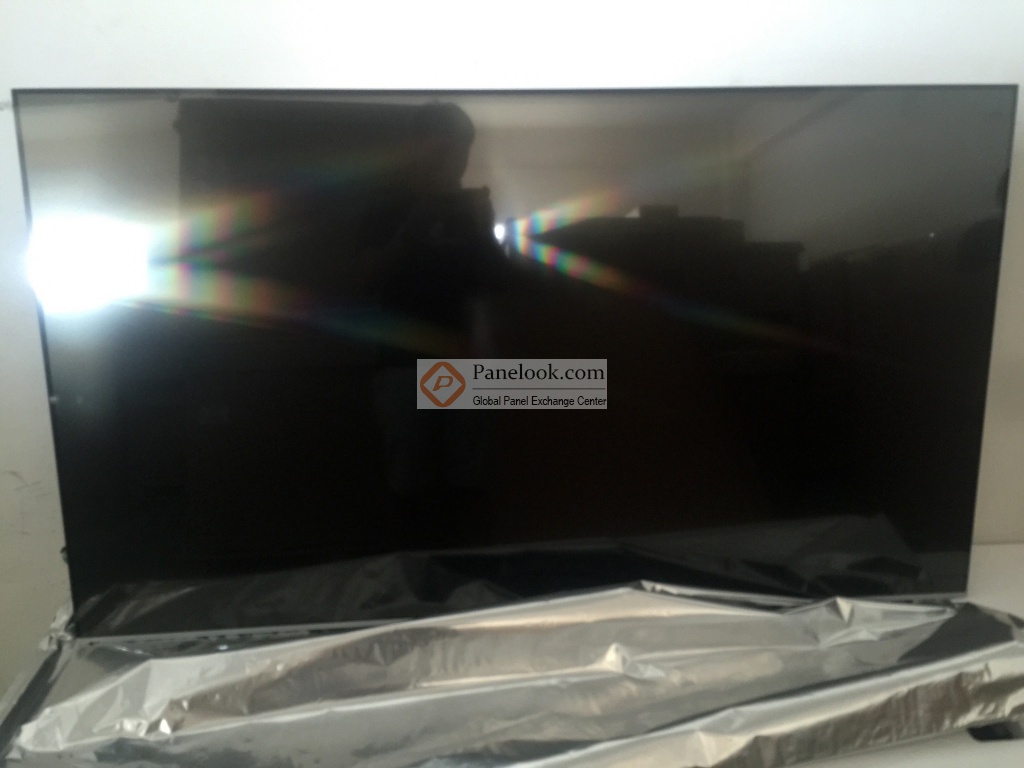

LG Display液晶模组LC650DUF-PGF1图片
LG Display液晶模组LC650DUF-PGF1概况
LC650DUF-PGF1 (别名: LC650DUF (PG)(F1))是LG Display株式会社 (LG Display，LG Display) 推出的一款采用a-Si TFT-LCD技术的65英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。根据LG Display (LG Display)于2014年3月5日发布的版本号为Ver1.0的产品规格书，LC650DUF-PGF1显示分辨率为1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为1428.48×803.52 (宽×高) mm，外观尺寸为1444.9×823.7 (宽×高)×39.5(厚) mm，表面处理为雾面 (Haze 1%)，Hard coating (2H)，产品净重18.5Kgs (Typ.)。背光方面此产品采用了WLED发光的直下式光源，光源的使用寿命为30K小时，不含背光驱动。LC650DUF-PGF1采用了LVDS (4 ch, 8/10-bit)信号接口，总共92 pins，采用端子连接，驱屏电压为12.0V (Typ.)。它的典型垂直刷新率Fv为120Hz。如果开发新产品想采用LC650DUF-PGF1液晶模组，屏库®建议您向LG Display (LG Display)或其代理商了解关于LC650DUF-PGF1的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2014年Q2量产，当前生产状态为已停产。目前LC650DUF-PGF1在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2014年12月18日对此型号首次建立参数，并于2026年01月27日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。基于它120Hz，3D显示，白光LED背光，8/10位灰阶可选，表面雾面， Surface Luminance, white 3D: 170 cd/m²等特征，此型号推荐使用于电视。
|
