LG Display液晶模组LC500CWD-SDF1主要参数

现货数量
暂无
长期卖家
暂无
求购数量
暂无
生产状态
已停产

客户发样
2011,Q1
开始量产
2011,Q2
最后下单
--
最后出货
--

生产信息仅供参考，请与原厂或代理商确认。

面板品牌
LG Display (LG Display)
面板型号
LC500CWD-SDF1

面板尺寸
50英寸
面板类型
a-Si TFT-LCD, 液晶模组

像素数量
2560(RGB)×1080, CSHD, 21:9
像素布局
RGB垂直条状

显示区域
1171.2(H)×491.1(V) mm
外观尺寸
1214.2(H)×540.6(V) mm

面板重量
14.5/15.2Kgs (Typ./Max.)
表面处理
雾面 (Haze 10%)，Hard coating (2H)

面板亮度
450 cd/m² (Typ.)
对比度
1600:1 (Typ.) (TM)

可视角度
89/89/89/89 (Min.)(CR≥10)
工作模式
S-IPS，常黑显示，透射式

视角方向
全视角
反应时间
8 (Typ.)(MPRT) ms

显示颜色
1.06B
触摸屏
无触摸

功率消耗
148W (Typ.)
光源类型
WLED, 30K小时, 含LED驱动

工作频率
120Hz+120Hz
面板应用

信号接口
LVDS (4 ch, 10-bit) , 92 pins , 端子

驱屏电压
12.0V (Typ.)

工作环境
工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C

LG Display液晶模组LC500CWD-SDF1规格书

	规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
	LC500CWD-SDF1规格书	Ver1.2	English	1.5 M	47	2011-3-23	最新	付费下载

LG Display液晶模组LC500CWD-SDF1验货标准(IIS)

	IIS对应检验产品	原厂等级 (坏点数量)	MURA判定	通用等级	版本号	原厂发布日期
	LC Series (17~55)	VIP会员可看	VIP会员可看	A Grade	Ver1.0	2011-2-18	IIS下载

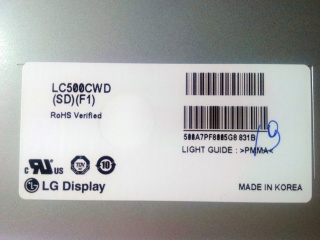

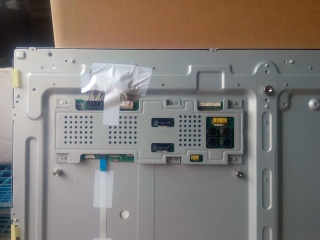

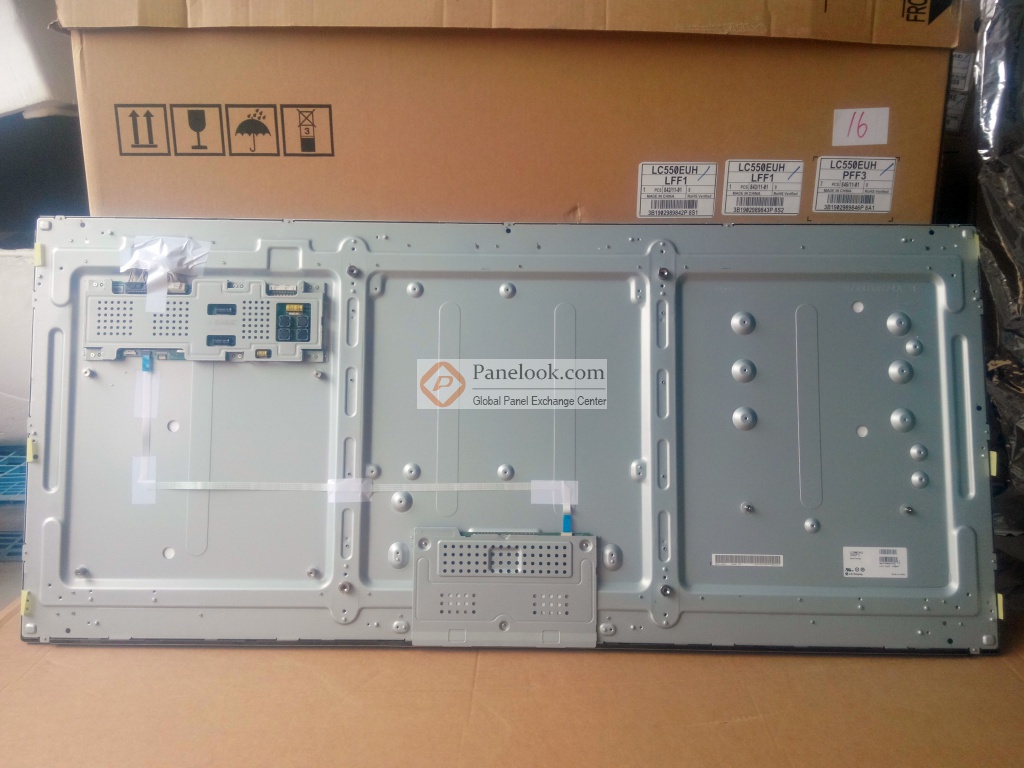

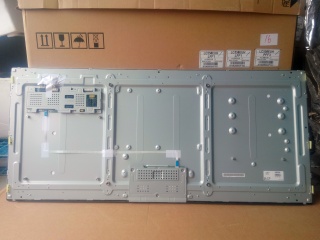

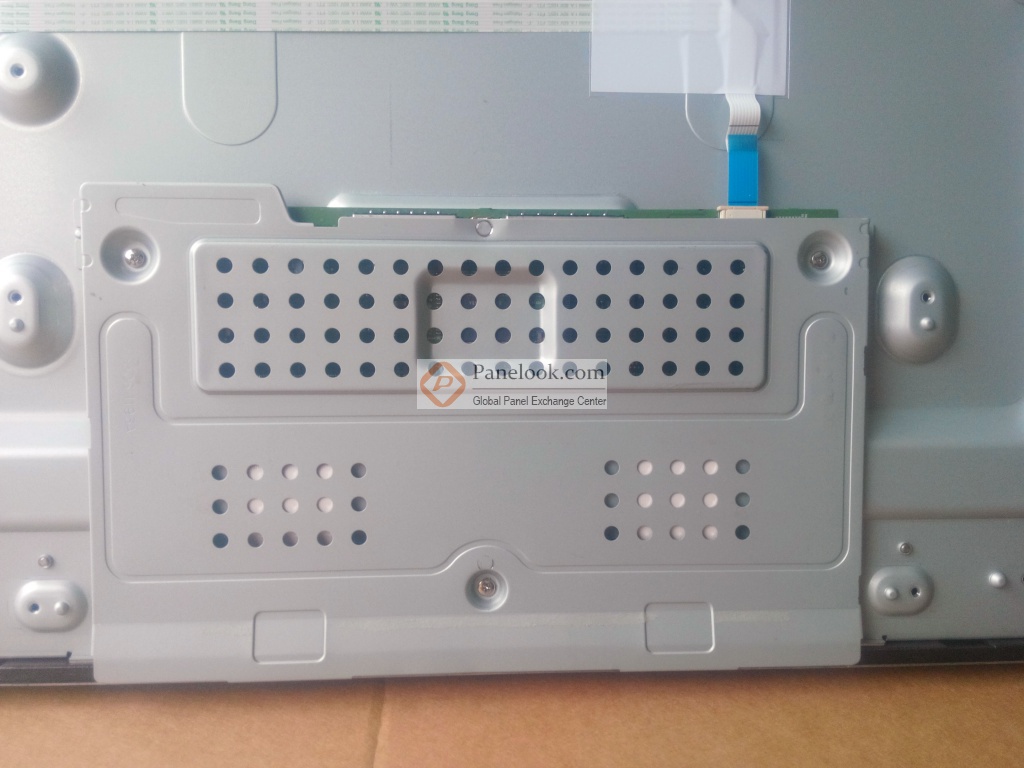

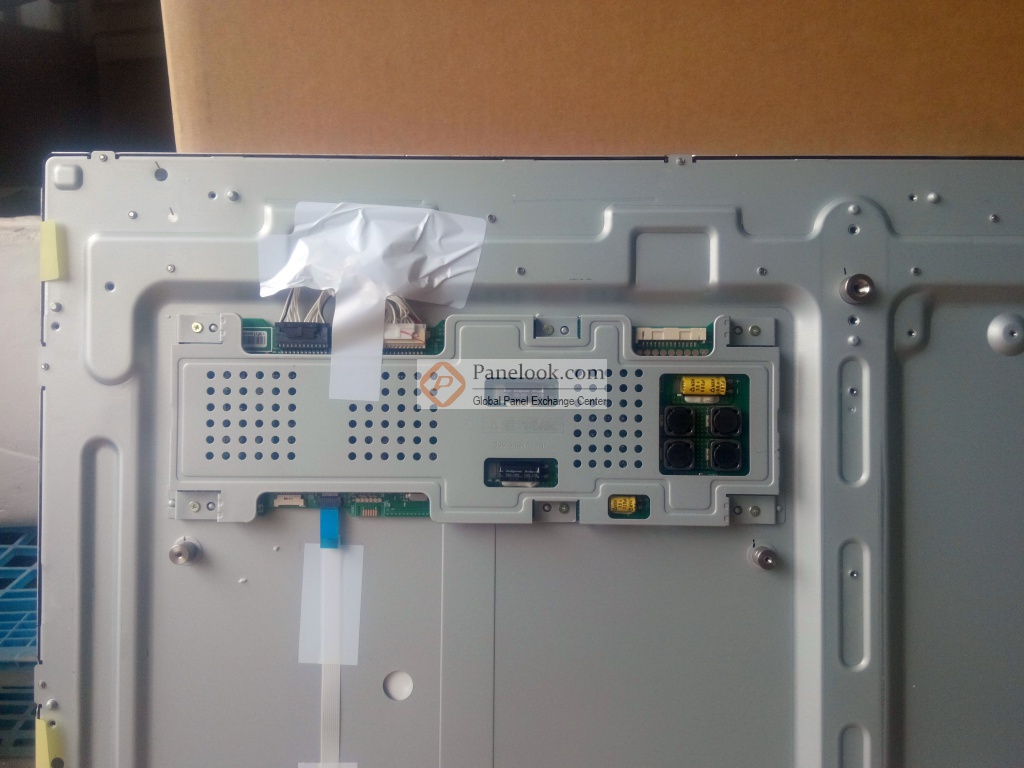

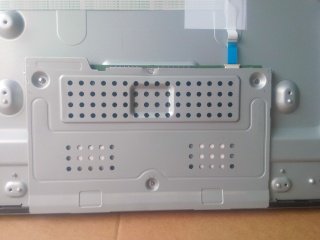

LG Display液晶模组LC500CWD-SDF1图片

LG Display液晶模组LC500CWD-SDF1综述

LC500CWD-SDF1 (别名: LC500CWD (SD)(F1))是LG Display株式会社 (LG Display，LG Display) 推出的一款采用a-Si TFT-LCD技术的50英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。根据LG Display (LG Display)于2011年3月23日发布的版本号为Ver1.2的产品规格书，LC500CWD-SDF1显示分辨率为2560(RGB)×1080 (CSHD)，宽高比为21:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为1171.2×491.1 (宽×高) mm，可视尺寸为1179.2×502.1 (宽×高) mm，外观尺寸为1214.2×540.6 (宽×高) mm，表面处理为雾面 (Haze 10%)，Hard coating (2H)，产品净重14.5/15.2Kgs (Typ./Max.)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为30K小时，含LED驱动。LC500CWD-SDF1采用了LVDS (4 ch, 10-bit)信号接口，总共92 pins，采用端子连接，驱屏电压为12.0V (Typ.)。它的典型垂直刷新率Fv为120Hz+120Hz。如果开发新产品想采用LC500CWD-SDF1液晶模组，屏库®建议您向LG Display (LG Display)或其代理商了解关于LC500CWD-SDF1的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2011年Q2量产，当前生产状态为已停产。目前LC500CWD-SDF1在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2011年12月07日对此型号首次建立参数，并于2025年10月10日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。基于它sRGB，120Hz+120Hz，3D显示，白光LED背光，含LED驱动器，10位灰阶，表面雾面， Surface Luminance, white 3D: 170 cd/m²等特征，此型号推荐使用于电视。
