| 面板品牌 |
|---|
| 面板尺寸 |
| 像素数量 |
| 显示区域 |
| 面板重量 |
| 面板亮度 |
| 可视角度 |
| 视角方向 |
| 显示颜色 |
| 工作频率 |
| 功率消耗 |
| LG Display (LG Display) |
| 42英寸 |
| 1920(RGB)×1080, FHD, 16:9 |
| 930.24(H)×523.26(V) mm |
| 8.30/8.70Kgs (Typ./Max.) |
| 450 cd/m² (Typ.) |
89/89/89/89 (Min.)(CR≥10)  |
| 全视角 |
| 16.7M/1.07B, 72% NTSC |
| 120Hz+120Hz |
| 101.7W (Typ.) |
| 面板型号 |
| 面板类型 |
| 像素布局 |
| 外观尺寸 |
| 表面处理 |
| 对比度 |
| 工作模式 |
| 反应时间 |
| 面板应用 |
| 触摸屏 |
| 灯管类型 |
| LC420EUD-SDF2 | |
| a-Si TFT-LCD, 液晶模组 | |
| RGB垂直条状 | |
| 968.4(H)×564(V)×25(D) mm | |
| 雾面 (Haze 10%)，Hard coating (2H) | |
| 1600:1 (Typ.) (透射) | |
| S-IPS，常黑显示，透射式 |
|
| 5 (Typ.)(G to G), 6 (Typ.)(MPRT) ms | |
| |
|
| 无触摸 | |
| WLED, 50K小时, 含LED驱动 |
| 信号接口 |
|---|
| 驱屏电压 |
| 工作环境 |
| LVDS (4 ch, 8/10-bit) , 92 pins , 端子 |
| 12.0V (Typ.) |
| 工作温度: 0 ~ 50 °C, 存储温度: -20 ~ 65 °C |
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
LC420EUD-SDF2规格书 | Ver1.0 | English | 1.7 M | 44 | 2011-1-18 | 最新 |
| IIS对应检验产品 | 原厂等级 (坏点数量) | MURA判定 | 通用等级 | 版本号 | 原厂发布日期 | ||
|
LC Series (17~55) | VIP会员可看 |
VIP会员可看 | A Grade | Ver1.0 | 2011-2-18 | IIS下载 |

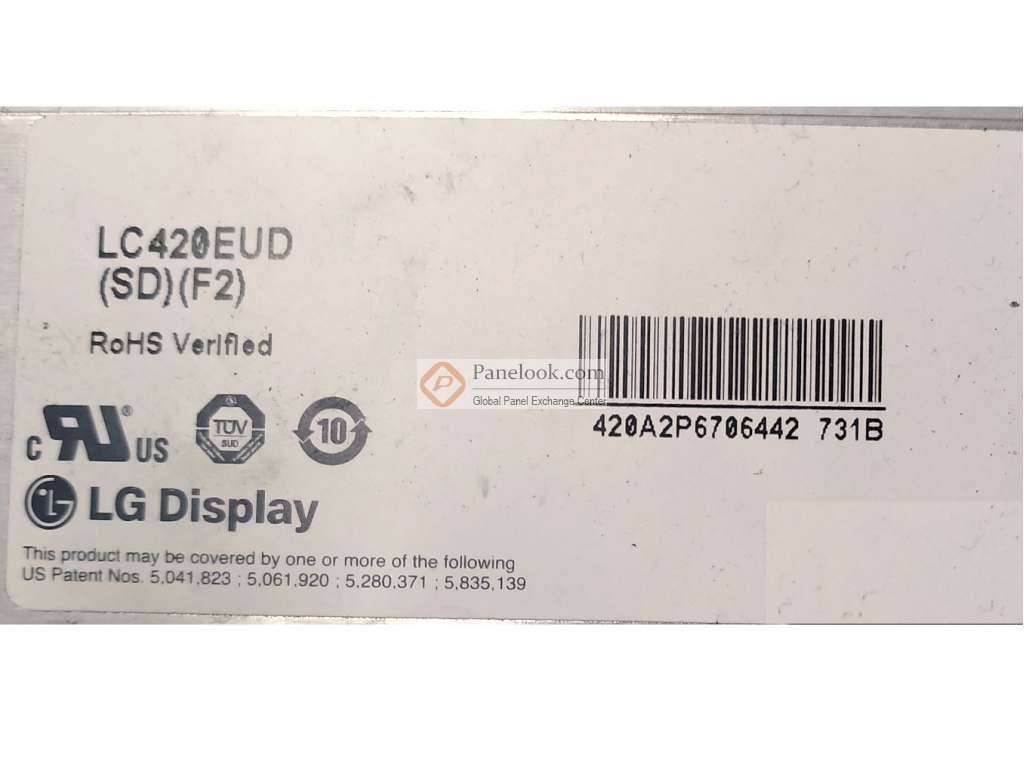

LC420EUD-SDF2 (别名: LC420EUD (SD)(F2))是LG Display (LG Display)推出的一款42吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 65°C。它的典型特征屏库总结为: sRGB，120Hz+120Hz，3D显示，白光LED背光，寿命大于5万小时，含LED驱动器，8/10位灰阶可选，表面雾面， Surface Luminance, white 3D: 170 cd/m²。基于它的特征屏库推荐此型号应用于电视等产品。根据屏库掌握的情报此产品于2011年Q1量产，当前生产状态为已停产。目前此型号在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2013年04月03日对此型号首次建立参数，并于2025年10月27日对参数进行了最后更新。根据LG Display (LG Display)于2011年1月18日发布的版本号为Ver1.0的产品规格书，LC420EUD-SDF2显示分辨率为1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为930.24(宽)×523.26(高) mm，外观尺寸为968.4(宽)×564(高)×25(厚) mm，可视尺寸为938.4(宽)×531.0(高) mm，表面处理为雾面 (Haze 10%)，Hard coating (2H)，产品净重8.30/8.70Kgs (Typ./Max.)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为50K小时，含LED驱动。LC420EUD-SDF2采用了LVDS (4 ch, 8/10-bit)信号接口，总共92 pins，采用端子连接，驱屏电压为12.0V (Typ.)。它的典型垂直刷新率Fv为120Hz+120Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于LC420EUD-SDF2的最新的生产状态信息和技术信息，屏库®建议您咨询LG Display (LG Display)。
