RGB垂直条状
- 显示区域
- 509.184(H)×286.416(V) mm
- 外观尺寸
- 533.2(H)×312(V)×10.7(D) mm
- 面板重量
- 1.62/1.70Kgs (Typ./Max.)
- 表面处理
- 雾面，Hard coating (3H)
- 面板亮度
- 250 cd/m² (Typ.)
- 对比度
- 1000:1 (Typ.) (TM)
- 可视角度
- 85/85/75/85 (Typ.)(CR≥10)
- 工作模式
- TN，常白显示，透射式
- 视角方向
- -
- 反应时间
- 1.3/3.7 (Typ.)(Tr/Td)
- 显示颜色
- 16.7M, 72% NTSC
- 面板应用
-
- 工作频率
- 60Hz
- 触摸屏
- 无触摸
- 功率消耗
- 19.82W (Typ.)
- 光源类型
- 2 strings WLED, 30K小时, 无驱动
- 信号接口
- LVDS (2 ch, 8-bit) , 30 pins , 端子
- 驱屏电压
- 5.0V (Typ.)
- 工作环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
LG Display液晶模组LC230EUE-TDA1规格书
LG Display液晶模组LC230EUE-TDA1验货标准(IIS)

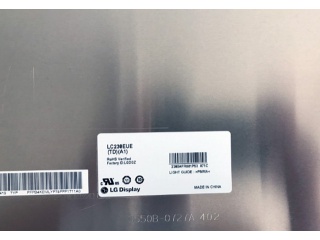

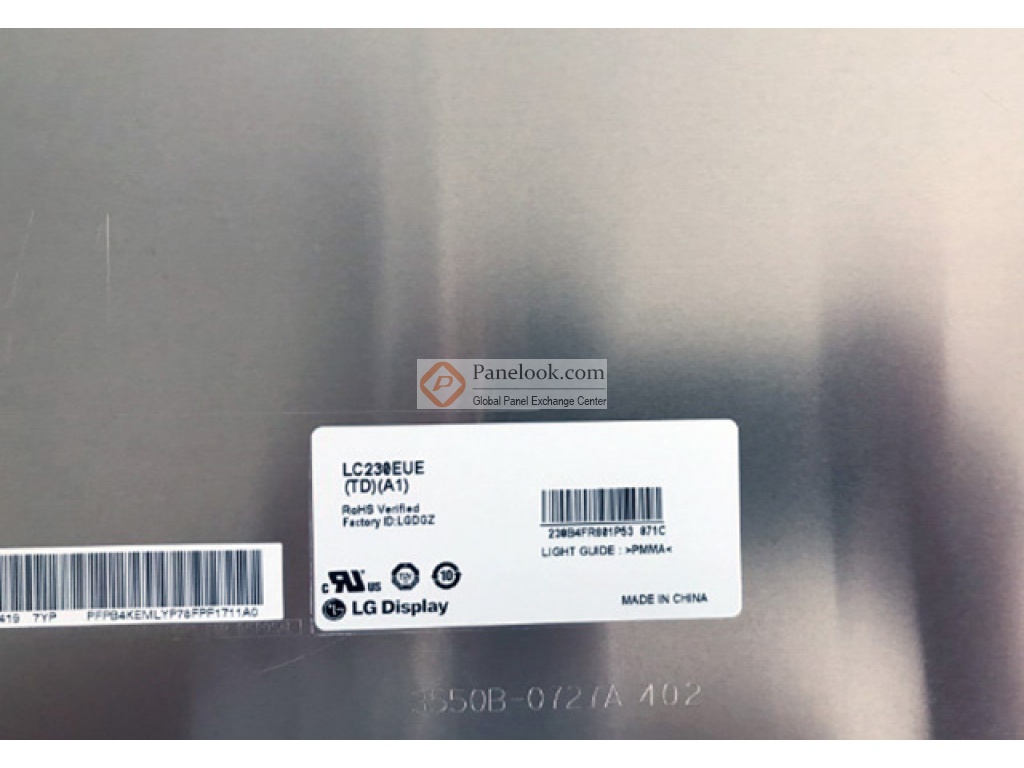

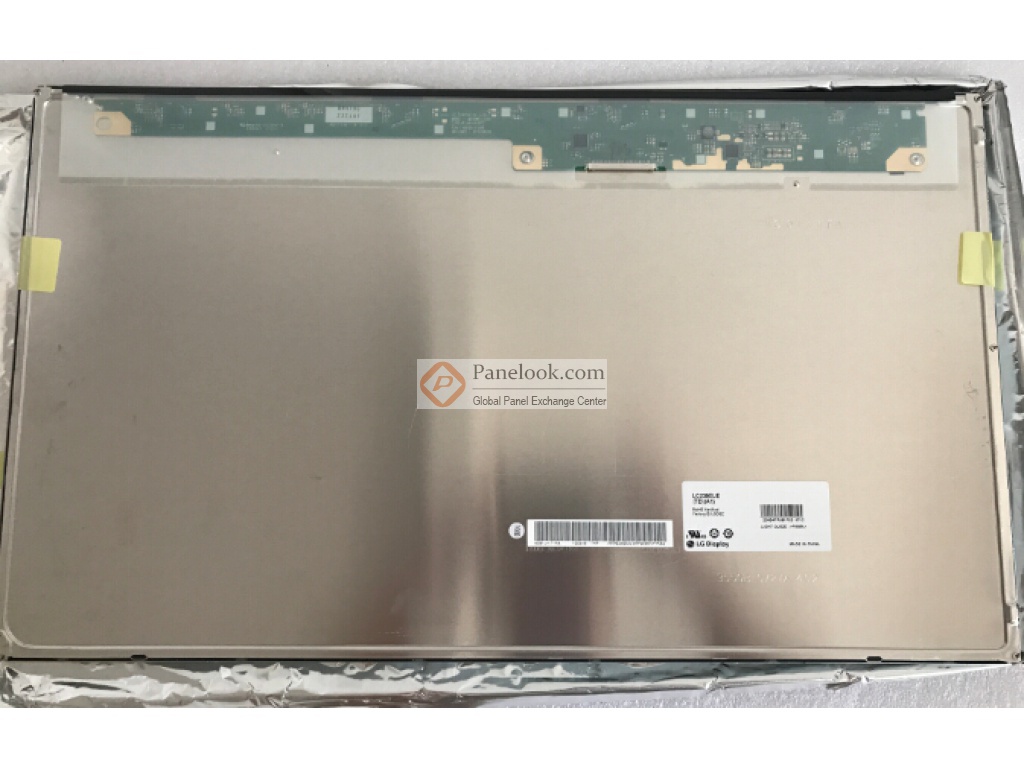

LG Display液晶模组LC230EUE-TDA1图片
LG Display液晶模组LC230EUE-TDA1综述
LC230EUE-TDA1 (别名: LC230EUE (TD)(A1))是LG Display (LG Display)推出的一款23.0吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。它的典型特征屏库总结为: 白光LED背光，端子正装，表面雾面。基于它的特征屏库推荐此型号应用于电视等产品。根据屏库掌握的情报此产品于2010年Q4量产，当前生产状态为已停产。目前此型号在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2012年04月26日对此型号首次建立参数，并于2025年11月04日对参数进行了最后更新。根据LG Display (LG Display)于2011年1月11日发布的版本号为Ver1.0的产品规格书，LC230EUE-TDA1显示分辨率为1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为509.184(宽)×286.416(高) mm，外观尺寸为533.2(宽)×312(高)×10.7(厚) mm，可视尺寸为513.8(宽)×291.0(高) mm，表面处理为雾面，Hard coating (3H)，产品净重1.62/1.70Kgs (Typ./Max.)。背光方面此产品采用了2 strings WLED发光的侧入式光源(右边)，光源的使用寿命为30K小时，不含背光驱动。LC230EUE-TDA1采用了LVDS (2 ch, 8-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为5.0V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于LC230EUE-TDA1的最新的生产状态信息和技术信息，屏库®建议您咨询LG Display (LG Display)。
|
