| 面板品牌 |
|---|
| 面板尺寸 |
| 像素数量 |
| 显示区域 |
| 面板重量 |
| 面板亮度 |
| 可视角度 |
| 视角方向 |
| 显示颜色 |
| 工作频率 |
| 功率消耗 |
| LG飞利浦 (LG.Philips LCD) |
| 7.0英寸 |
| 480(RGB)×234, 16:9 |
| 154.08(H)×86.58(V) mm |
| 155g (Typ.) |
| 400 cd/m² (Typ.) |
65/65/65/50 (Typ.)(CR≥10)  |
| 12 o'clock |
| 全彩 |
| - |
| - |
| 面板型号 |
| 面板类型 |
| 像素布局 |
| 外观尺寸 |
| 表面处理 |
| 对比度 |
| 工作模式 |
| 反应时间 |
| 面板应用 |
| 触摸屏 |
| 灯管类型 |
| LB070W02-TMA2 | |
| a-Si TFT-LCD, 液晶模组 | |
| RGB垂直条状 | |
| 166(H)×100(V)×7.3(D) mm | |
| 雾面 | |
| 400:1 (Typ.) (透射) | |
| TN，常白显示，透射式 |
|
| 10/30 (Typ.)(Tr/Td) ms | |
| |
|
| 无触摸 | |
| 1 pcs CCFL, 20K小时, 无驱动 |
| 信号接口 |
|---|
| 驱屏电压 |
| 工作环境 |
| TFT Specific Analog RGB , 30 pins , FPC |
| 3.3/5.0/16.5/-14.5V (Typ.)(VDD1/VDD2/VGH/VEE) |
| 工作温度: 0 ~ 60 °C, 存储温度: -10 ~ 60 °C |
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
LB070W02-TMA2规格书 | Ver1.0 | English | 851.8 K | 23 | 2005-3-3 | 最新 |
| IIS对应检验产品 | 原厂等级 (坏点数量) | MURA判定 | 通用等级 | 版本号 | 原厂发布日期 | ||
|
LB070W02 Series | VIP会员可看 |
VIP会员可看 | A Grade | Ver1.0 | 2007-11-12 | IIS下载 |

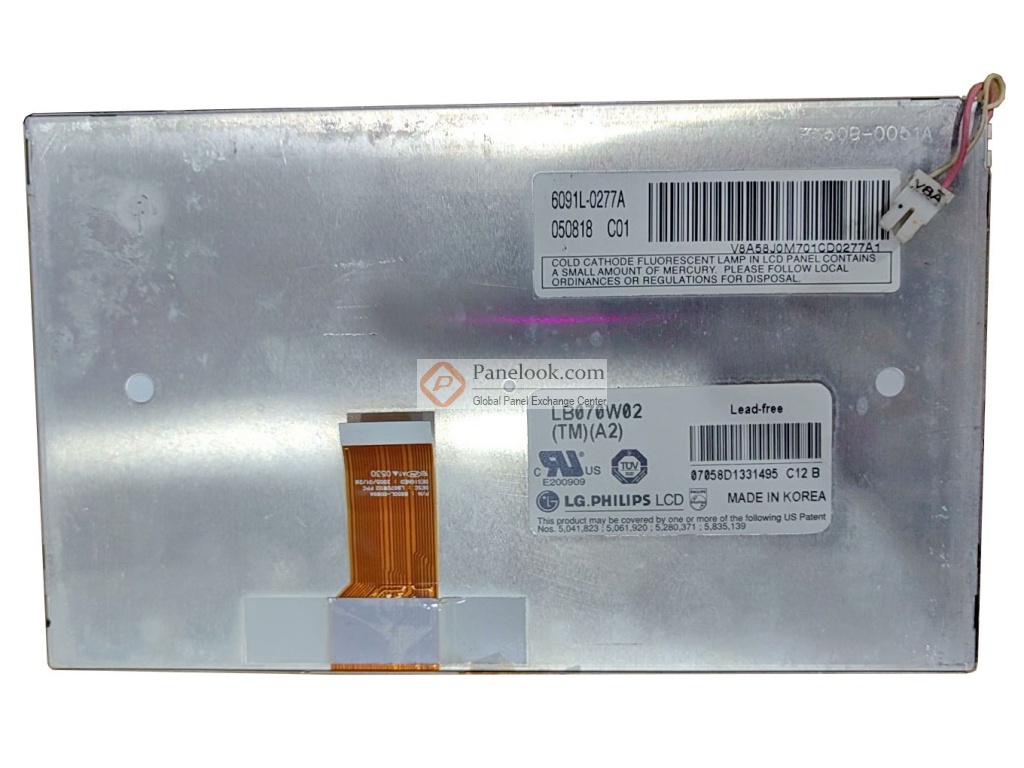

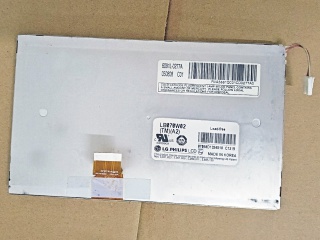

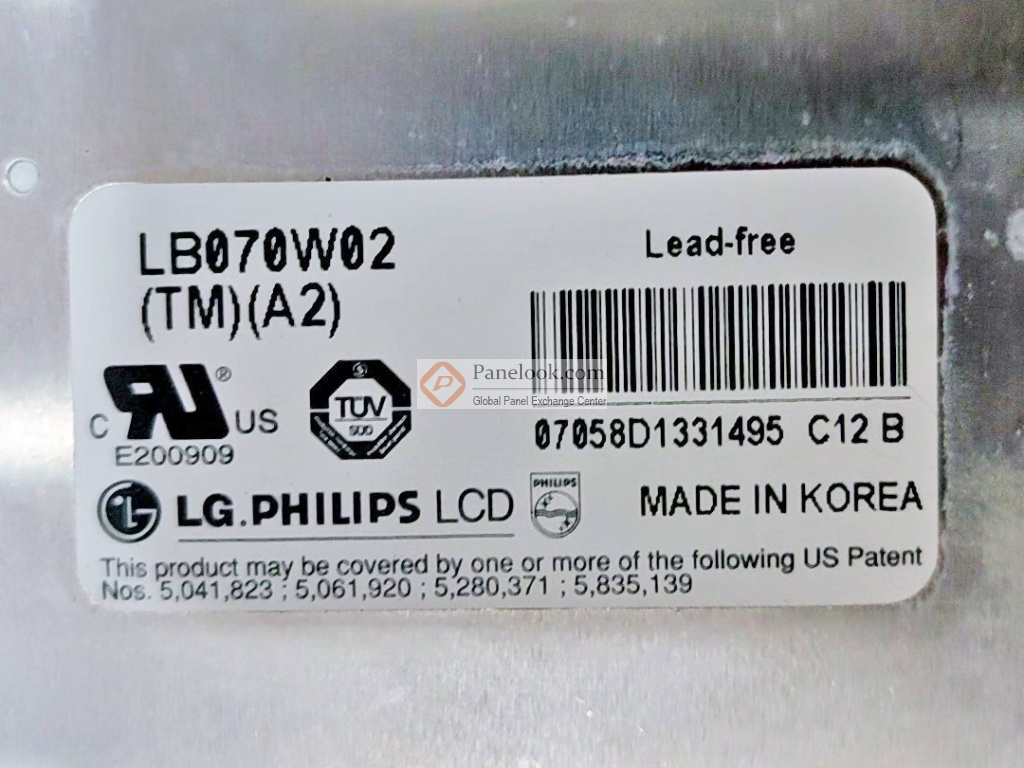

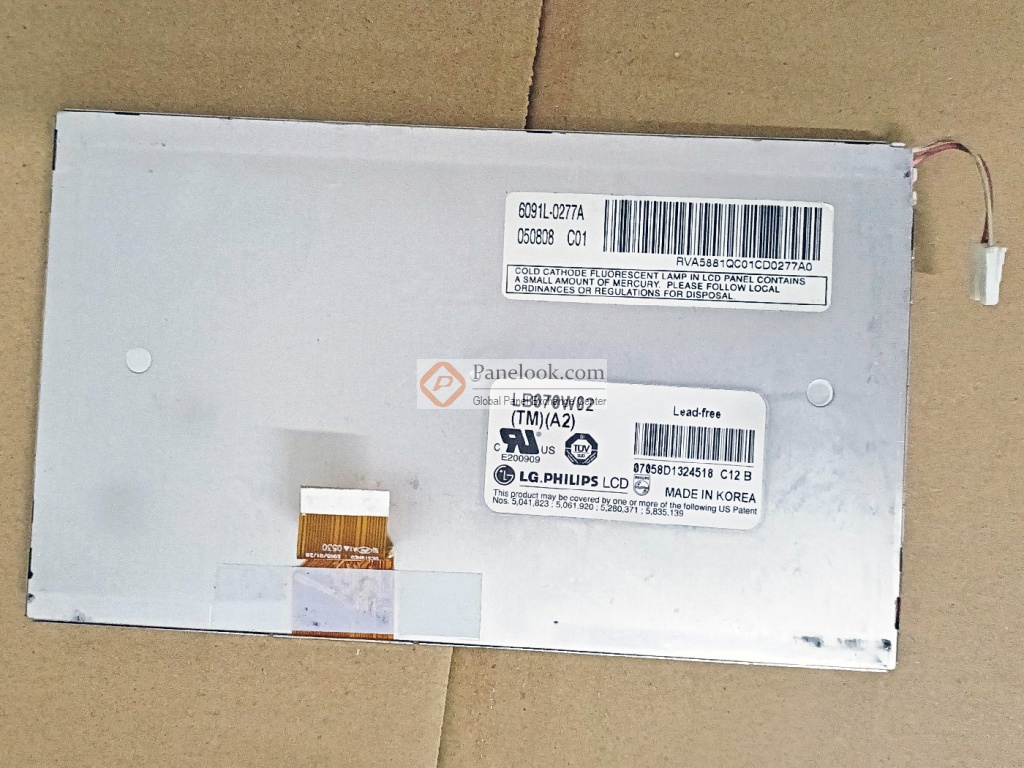

LB070W02-TMA2 (别名: LB070W02 (TM)(A2))是LG飞利浦 (LG.Philips LCD)推出的一款7.0吋a-Si TFT-LCD液晶模组产品，它装配有CCFL背光，无背光驱动，无触摸。此产品工作温度为 0 ~ 60°C，存储温度为 -10 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。它的典型特征屏库总结为: 上/下,左/右翻转显示，表面雾面， Full color depth depends on application Ics and frame buffer。基于它的特征屏库推荐此型号应用于数码相框，便携式DVD，可视门铃等产品。根据屏库掌握的情报此产品于2005年Q1量产，当前生产状态为已停产。目前此型号在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2011年04月24日对此型号首次建立参数，并于2025年07月09日对参数进行了最后更新。根据LG飞利浦 (LG.Philips LCD)于2005年3月3日发布的版本号为Ver1.0的产品规格书，LB070W02-TMA2显示分辨率为480(RGB)×234，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为154.08(宽)×86.58(高) mm，外观尺寸为166(宽)×100(高)×7.3(厚) mm，可视尺寸为157.2(宽)×89.6(高) mm，表面处理为雾面，产品净重155g (Typ.)。背光方面此产品采用了1 pcs CCFL发光的侧入式光源，光源的使用寿命为20K小时，不含背光驱动。LB070W02-TMA2采用了TFT Specific Analog RGB信号接口，总共30 pins，采用FPC连接，驱屏电压为3.3/5.0/16.5/-14.5V (Typ.)(VDD1/VDD2/VGH/VEE)。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于LB070W02-TMA2的最新的生产状态信息和技术信息，屏库®建议您咨询LG飞利浦 (LG.Philips LCD)。
