| 制造商 | LG飞利浦 (LG.Philips LCD) | 型号 | LB065WQ3-TD02 |
|---|---|---|---|
| 对角尺寸 | 6.5英寸 | 类型 | a-Si TFT-LCD, 液晶模组 |
| 显示区域 | 143.4(W)×79.326(H) mm | 外观尺寸 | 155.3(W)×91(H)×12.1(D) mm |
| 像素排列 | RGB垂直条状 | 解析度 | 400(RGB)×240, WQVGA, 16:9 |
| 面板重量 | 210/220g (Typ./Max.) | 表面处理 | - |
| 显示亮度 | 350 cd/m² (Typ.) | 对比度 | 400:1 (Typ.) (透射) |
| 推荐视向 | 6 o'clock | 响应时间 | 10/30 (Typ.)(Tr/Td) ms |
| 可视角度 | 65/65/50/65 (Typ.)(CR≥10)  |
显示模式 | TN，常白显示，透射式 |
| 支持颜色 | 262K, 42% NTSC | 应用产品 | |
| 功率消耗 | 4.2W (Typ.) | 光源类型 | 1 pcs CCFL, 20K小时, 无驱动 |
| 刷新率 | 60Hz | 触摸技术 | 4线电阻触摸屏 |
| 接口类型 | 40 pins CMOS/TTL (1 ch, 6-bit) , 端子 | ||
| 电压供应 | 3.3V (Typ.) | ||
| 应用环境 | 工作温度 0 ~ 50 °C , 存储温度 -20 ~ 60 °C | ||
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
LB065WQ3-TD02规格书 | Ver1.3 | English | 735.6 K | 26 | 2005-11-28 | 最新 | |
|
|
LB065WQ3-TD02规格书 | Ver1.0 | English | 738.1 K | 26 | 2005-10-19 |

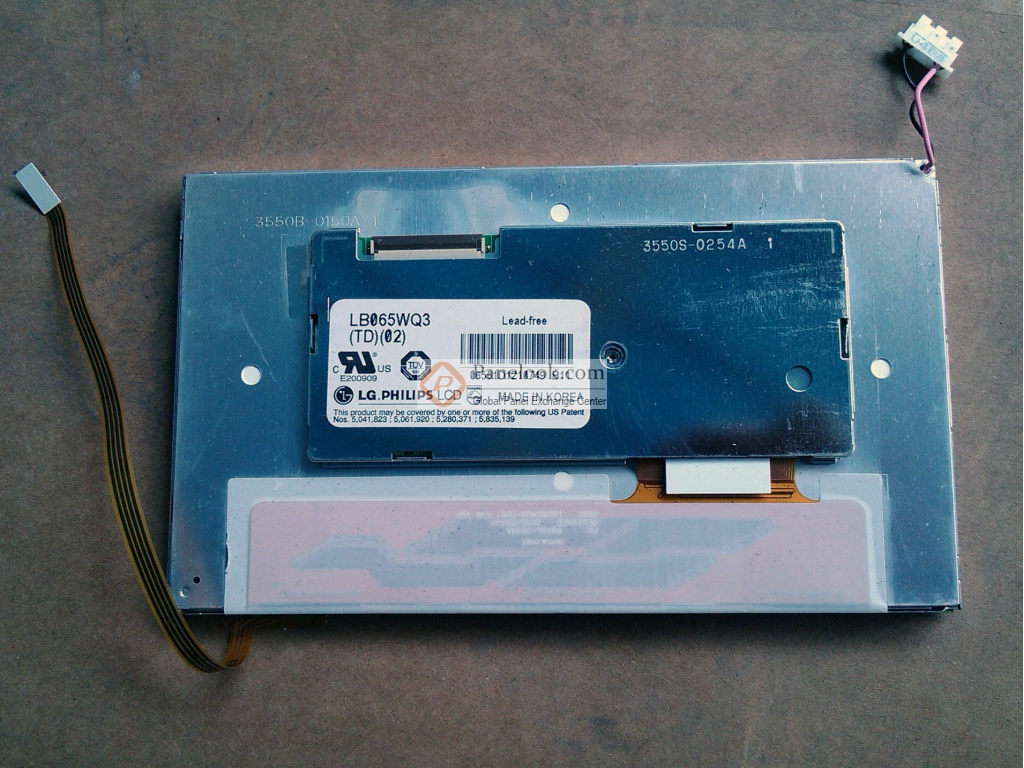

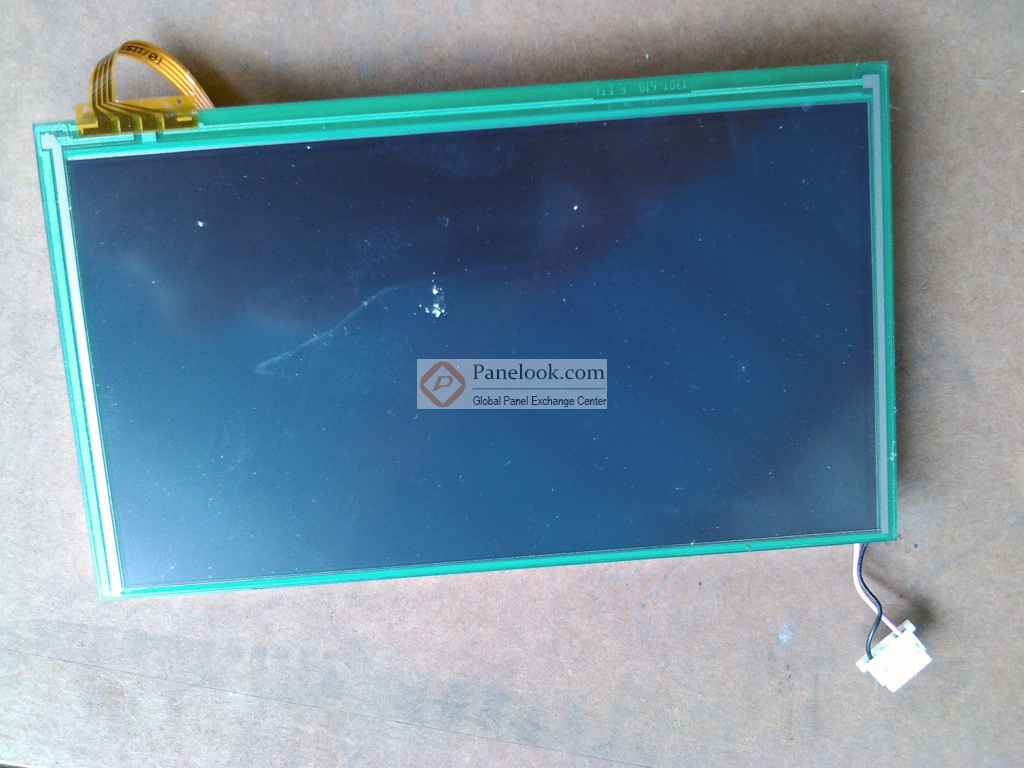

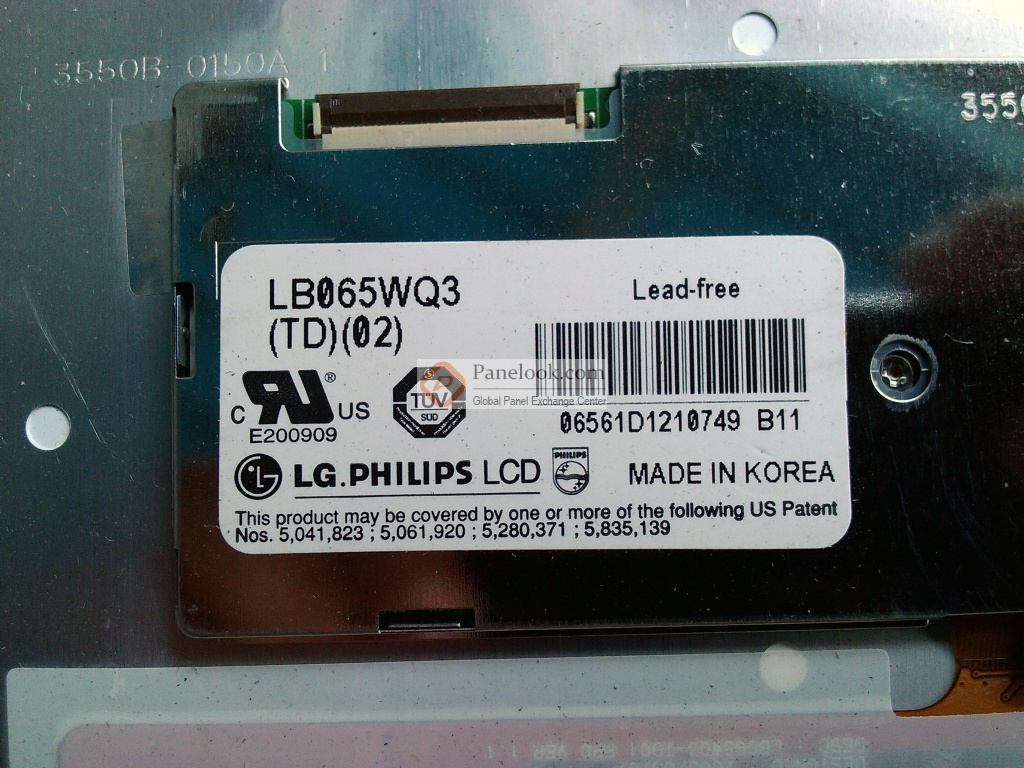

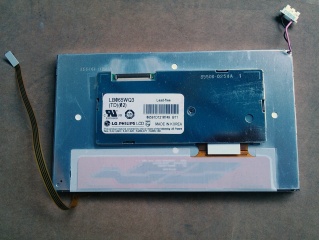

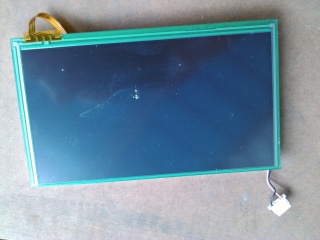

LB065WQ3-TD02 (别名: LB065WQ3 (TD)(02))是LG飞利浦 (LG.Philips LCD)推出的一款6.5吋a-Si TFT-LCD液晶模组产品，它装配有CCFL背光，无背光驱动，4线电阻触摸屏。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.0G (9.8 m/s²)。它的典型特征屏库总结为: 带触摸屏。基于它的特征屏库推荐此型号应用于数码相框，便携式DVD，可视门铃等产品。根据屏库掌握的情报此产品于2005年Q3量产，当前生产状态为已停产。目前此型号在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2011年11月15日对此型号首次建立参数，并于2025年01月10日对参数进行了最后更新。根据LG飞利浦 (LG.Philips LCD)于2005年11月28日发布的版本号为Ver1.3的产品规格书，LB065WQ3-TD02显示分辨率为400(RGB)×240 (WQVGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为143.4(宽)×79.326(高) mm，外观尺寸为155.3(宽)×91(高)×12.1(厚) mm，可视尺寸为146.6(宽)×82.0(高) mm，产品净重210/220g (Typ./Max.)。背光方面此产品采用了1 pcs CCFL发光的侧入式光源(顶部)，光源的使用寿命为20K小时，不含背光驱动。LB065WQ3-TD02采用了CMOS/TTL (1 ch, 6-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于LB065WQ3-TD02的最新的生产状态信息和技术信息，屏库®建议您咨询LG飞利浦 (LG.Philips LCD)。
