像素布局
矩形
显示区域 115.18(H)×86.38(V) mm外观尺寸 144(H)×104.4(V)×9.2(D) mm
面板重量 130g (Typ.)表面处理 镜面 (Haze 0%)
面板亮度 150 cd/m² (Typ.)对比度 10:1 (Typ.) (TM)
可视角度 45/45/20/40 (Typ.)(CR≥2)  工作模式 STN，黑白模-负显，透射式
视角方向 -反应时间 380/120 (Typ.)(Tr/Td) ms
-
功率消耗
-
光源类型 WLED, 25K小时, 无驱动
工作频率 75Hz-
面板应用
- 信号接口
-
Parallel Data (1ch, 4-bit) , 20 pins , 端子
- 驱屏电压
- 3.3/5.0V (Typ.)(VDD)
- 工作环境
- 工作温度 0 ~ 60 °C, 存储温度 -20 ~ 70 °C
京瓷液晶模组KG057QVLFC-G00规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
KG057QVLFC-G00规格书 |
Rev.00 |
English |
490.3 K |
25 |
2008-08-28 |
最新 |
|
京瓷液晶模组KG057QVLFC-G00综述

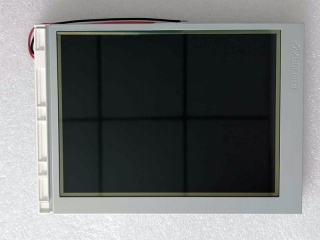

KG057QVLFC-G00是京瓷显示器株式会社 (京瓷，Kyocera) 推出的一款采用FSTN-LCD技术的5.7英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。根据京瓷 (Kyocera)于2008年8月28日发布的版本号为Rev.00的产品规格书，KG057QVLFC-G00显示分辨率为320×240 (QVGA)，宽高比为4:3 (宽:高)，像素采用矩形排列。它的显示区域尺寸为115.18×86.38 (宽×高) mm，可视尺寸为119.4×90.6 (宽×高) mm，外观尺寸为144×104.4 (宽×高)×9.2(厚) mm，表面处理为镜面 (Haze 0%)，产品净重130g (Typ.)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为25K小时，不含背光驱动。KG057QVLFC-G00采用了Parallel Data (1ch, 4-bit)信号接口，总共20 pins，采用端子连接，驱屏电压为3.3/5.0V (Typ.)(VDD)。它的典型垂直刷新率Fv为75Hz。如果开发新产品想采用KG057QVLFC-G00液晶模组，屏库®建议您向京瓷 (Kyocera)或其代理商了解关于KG057QVLFC-G00的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2008年Q3量产，于2015年Q1停产，当前生产状态为已停产。目前KG057QVLFC-G00在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2013年04月11日对此型号首次建立参数，并于2015年12月07日对参数进行了最后更新。它的工作温度为 0 ~ 60°C，存储温度为 -20 ~ 70°C。基于它白光LED背光，表面镜面等特征，此型号推荐使用于工业。
|
