RGB垂直条状
解析度
640(RGB)×240, HVGA, 8:3
- 面板重量
- 135g (Typ.)
- 表面处理
- 雾面
- 显示亮度
- 160 cd/m² (Typ.)
- 对比度
- 30:1 (Typ.) (透射)
- 推荐视向
- -
- 响应时间
- 190/180 (Typ.)(Tr/Td) ms
- 可视角度
- 50/50/30/20 (Typ.)(CR≥2)
- 显示模式
- STN，常黑显示，透射式
- 支持颜色
- 伪彩, 33% NTSC
- 应用产品
-
- 功率消耗
- -
- 光源类型
- 1 pcs CCFL, 54K小时, 可选
- 刷新率
- 75Hz
- 触摸技术
- 无触摸
- 接口类型
-
Parallel Data (1ch, 8-bit) , 20 pins , 端子
- 电压供应
- 3.3V (Typ.)
- 应用环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
京瓷液晶模组KCG062HV1AA-A21规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
KCG062HV1AA-A21规格书 |
Rev.00 |
English |
714.9 K |
28 |
2001-12-26 |
最新 |
|
京瓷液晶模组KCG062HV1AA-A21变更通知
京瓷液晶模组KCG062HV1AA-A21概况

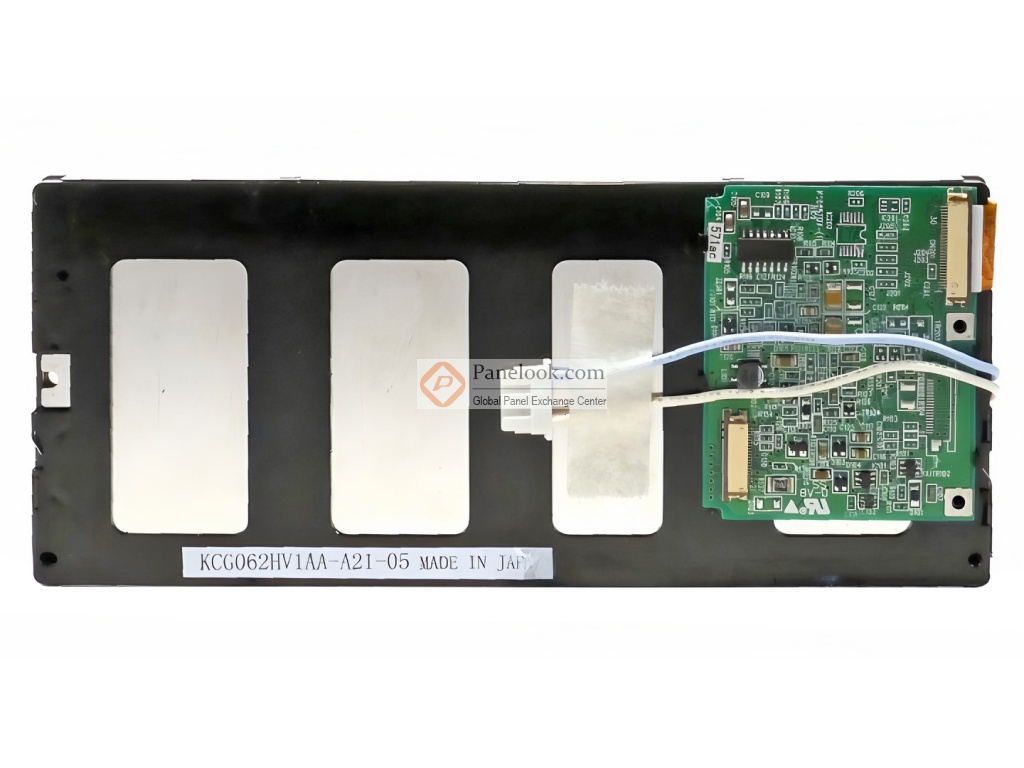

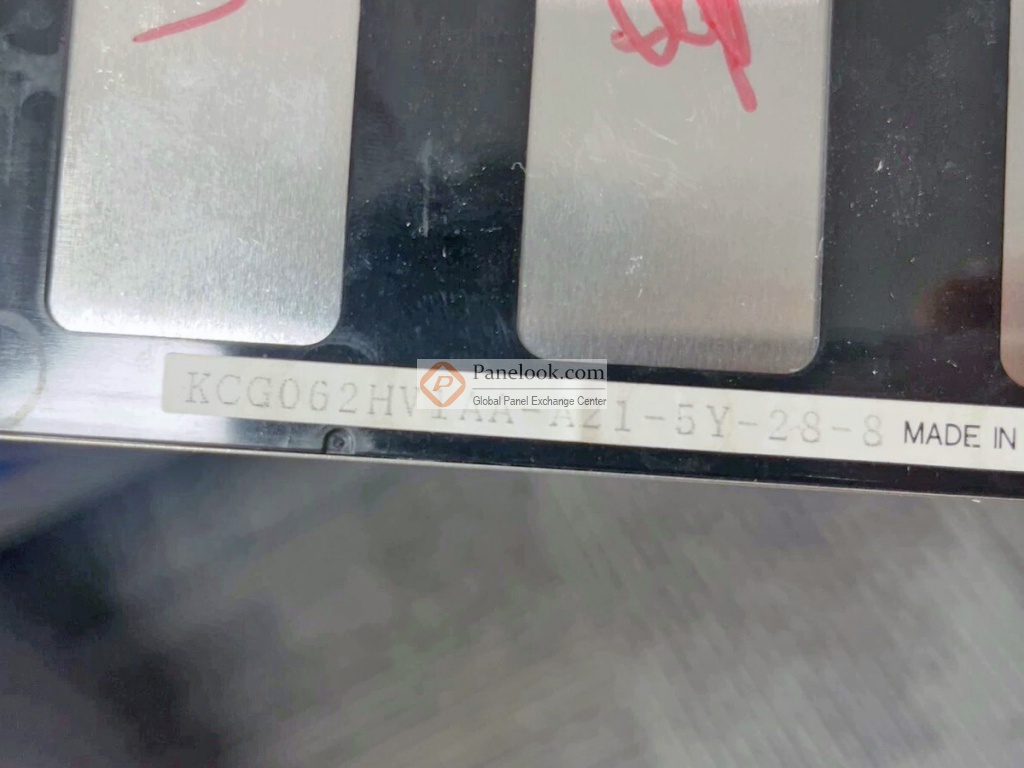

KCG062HV1AA-A21是京瓷 (Kyocera)推出的一款6.2吋CSTN-LCD液晶模组产品，它装配有CCFL背光，可选背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。它的典型特征屏库总结为: 寿命大于5万小时，超宽屏，表面雾面。基于它的特征屏库推荐此型号应用于工业等产品。于2014年Q2停产，当前生产状态为已停产。目前此型号在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2012年12月24日对此型号首次建立参数，并于2020年03月13日对参数进行了最后更新。根据京瓷 (Kyocera)于2001年12月26日发布的版本号为Rev.00的产品规格书，KCG062HV1AA-A21显示分辨率为640(RGB)×240 (HVGA)，宽高比为8:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为147.84(宽)×55.44(高) mm，外观尺寸为174.2(宽)×73.4(高)×11.4(厚) mm，可视尺寸为152.4(宽)×60.0(高) mm，表面处理为雾面，产品净重135g (Typ.)。背光方面此产品采用了1 pcs CCFL发光的侧入式光源，光源的使用寿命为54K小时，，可选配背光驱动。KCG062HV1AA-A21采用了Parallel Data (1ch, 8-bit)信号接口，总共20 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为75Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于KCG062HV1AA-A21的最新的生产状态信息和技术信息，屏库®建议您咨询京瓷 (Kyocera)。
|
