京东方HYDIS液晶模组HX121WX1-100概况-全球液晶屏交易中心-屏库

人气指数：19653 2025-07-04 06:37

京东方HYDIS液晶模组HX121WX1-100主要参数

现货数量
暂无
长期卖家
暂无
求购数量
暂无
生产状态
已停产

客户发样
2008,Q2
开始量产
2009,Q1
最后下单
--
最后出货
--

生产信息仅供参考，请与原厂或代理商确认。

制造商
对角尺寸
解析度
显示区域
面板重量
显示亮度
视角方向
可视角度
支持颜色
功率消耗
刷新率

京东方HYDIS (BOE HYDIS)

12.1英寸

1280(RGB)×800, WXGA, 16:10

261.12(W)×163.2(H) mm

265/275g (Typ./Max.)

300 cd/m² (Typ.)

全视角

90/90/90/90 (Typ.)(CR≥10)

262K, 42% NTSC

4.06W (Typ.)

60Hz

型号

类型

像素排列

外观尺寸

表面处理

对比度

响应时间

显示模式

适用于

光源类型

触摸技术

HX121WX1-100 1个兼容型号
a-Si TFT-LCD, 液晶模组
RGB垂直条状
276.8(W)×180(H)×6.8(D) mm
Hard coating (2H)，抗反射处理
700:1 (Typ.) (透射)
30 (Typ.)(Tr+Td) ms
AFFS，常黑显示，透反射式

12S4P WLED, 10K小时, 含LED驱动
无触摸

接口类型
供应电压
应用环境

LVDS (1 ch, 6-bit) , 40 pins , 端子

3.3V (Typ.)

工作温度: 0 ~ 50 °C ; 存储温度: -20 ~ 60 °C

京东方HYDIS液晶模组HX121WX1-100规格书

规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
HX121WX1-100规格书	Rev.B	English	1.1 M	33	2009-2-10	最新	付费下载
HX121WX1-100规格书	Rev.A	English	1.1 M	33	2009-1-6		付费下载
HX121WX1-100规格书	Rev.0	English	1.6 M	33	2008-2-28		付费下载
HX121WX1-100规格书	Rev.P2	English	1.1 M	29	2008-1-14		付费下载

京东方HYDIS液晶模组HX121WX1-100验货标准(IIS)

	IIS对应检验产品	原厂等级 (坏点数量)	MURA判定	通用等级	版本号	原厂发布日期
	HX121WX1	VIP会员可看	VIP会员可看	A Grade	Rev.0	2009-12-17	IIS下载

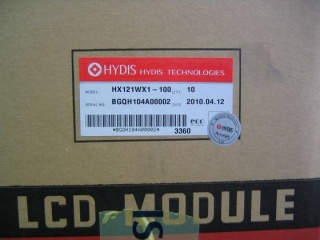

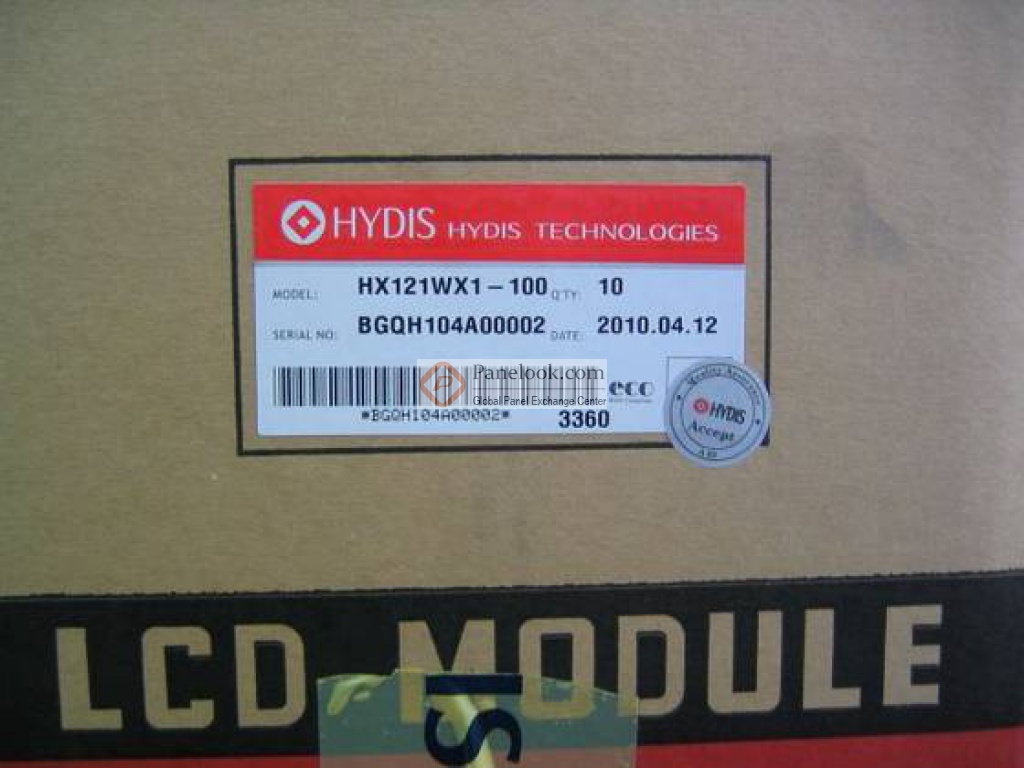

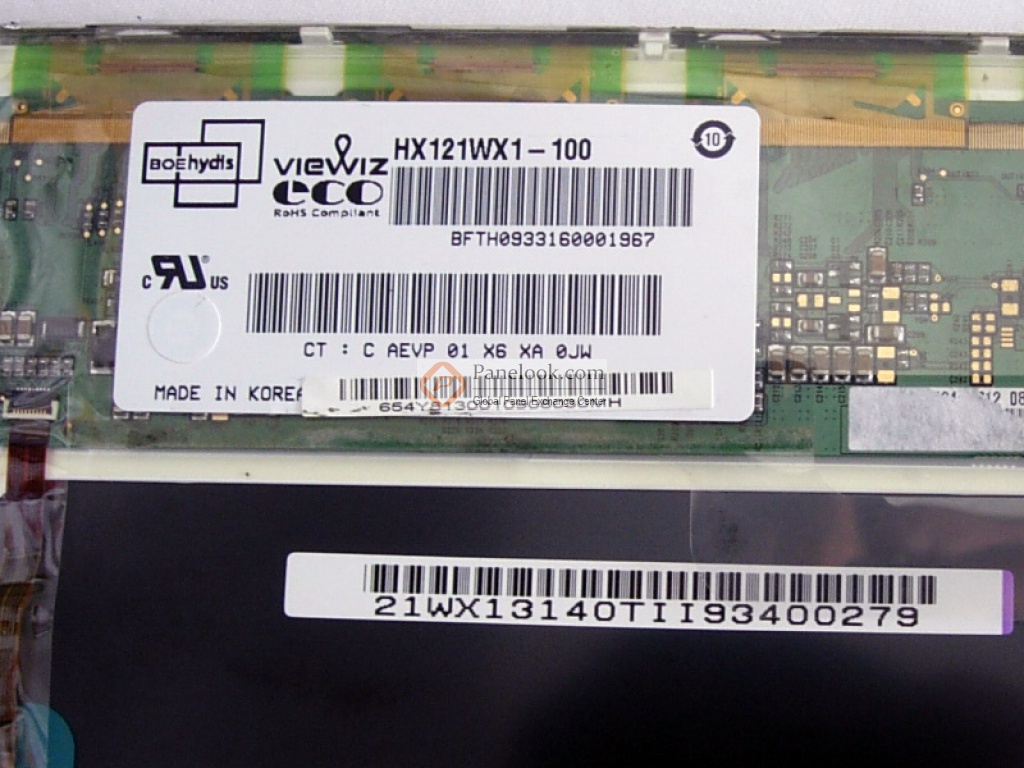

京东方HYDIS液晶模组HX121WX1-100图片

京东方HYDIS液晶模组HX121WX1-100摘要

京东方HYDIS (BOE HYDIS) 推出的HX121WX1-100 (产品代码: BOE08D9)是一款采用a-Si TFT-LCD技术的12.1英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。屏库总结它的典型特征为: 半透射半反射式，白光LED背光，含LED驱动器。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。此型号适合应用于平板电脑。根据屏库掌握的情报此产品于2009年Q1量产，当前生产状态为已停产。目前HX121WX1-100在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2012年05月16日对此型号首次建立参数，并于2025年07月04日对参数进行了最后更新。根据京东方HYDIS (BOE HYDIS)于2009年2月10日发布的版本号为Rev.B的产品规格书，HX121WX1-100显示分辨率为1280(RGB)×800 (WXGA)，宽高比为16:10 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为261.12×163.2 (宽×高) mm，可视尺寸为265.1×167.2 (宽×高) mm，外观尺寸为276.8(宽)×180(高)×6.8(厚) mm，表面处理为Hard coating (2H)，抗反射处理，产品净重265/275g (Typ./Max.)。背光方面此产品采用了12S4P WLED发光的侧入式光源(底部)，光源的使用寿命为10K小时，含LED驱动。HX121WX1-100采用了LVDS (1 ch, 6-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用HX121WX1-100液晶模组，屏库®建议您向京东方HYDIS (BOE HYDIS)或其代理商了解关于HX121WX1-100的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！

比较全部

京东方HYDIS HX121WX1系列型号

(共9个)

品牌	尺寸	组成	分辨率	亮度	对比度	背光	信号接口		现货(片)
HX121WX1-100	Hydis	12.1"	液晶模组	1280×800	300	700:1	WLED	LVDS	0	0
HX121WX1-101	Hydis	12.1"	液晶模组	1280×800	300	700:1	WLED	LVDS	0	120
HX121WX1-102	Hydis	12.1"	液晶模组	1280×800	300	500:1	WLED	LVDS	0	0
HX121WX1-103	Hydis	12.1"	液晶模组	1280×800	300	500:1	WLED	LVDS	0	0
HX121WX1-104	Hydis	12.1"	液晶模组	1280×800	300	500:1	WLED	LVDS	0	0
HX121WX1-110	Hydis	12.1"	液晶模组	1280×800	200	710:1	WLED	LVDS	0	0
HX121WX1-111	Hydis	12.1"	液晶模组	1280×800	200	700:1	WLED	LVDS	1个	0
HX121WX1-120	Hydis	12.1"	液晶模组	1280×800	300	700:1	WLED	eDP	0	0
HX121WX1-121	Hydis	12.1"	液晶模组	1280×800	300	700:1	WLED	eDP	0	100
