京东方HYDIS液晶模组HV208QX1-100概况-全球液晶屏交易中心-屏库

人气指数：23500 2023-07-10 06:31

京东方HYDIS液晶模组HV208QX1-100主要参数

现货数量
800片
长期卖家
暂无
求购数量
暂无
生产状态
已停产

客户发样
--
开始量产
2005,Q2
最后下单
--
最后出货
--

生产信息仅供参考，请与原厂或代理商确认。

面板品牌	京东方HYDIS (BOE HYDIS)	面板型号	HV208QX1-100
面板尺寸	20.8英寸	面板类型	a-Si TFT-LCD, 液晶模组
像素数量	2048(LCR)×1536, QXGA, 4:3	像素布局	LCR垂直条状
显示区域	423.9(H)×318(V) mm	外观尺寸	457(H)×350(V)×45.5(D) mm
面板重量	2.50Kgs (Typ.)	表面处理	雾面 (Haze 13%)，Hard coating (3H)
面板亮度	800 cd/m² (Typ.)	对比度	700:1 (Typ.) (TM)
可视角度	89/89/89/89 (Typ.)(CR≥10)	工作模式	AFFS，常黑显示，透射式
视角方向	全视角	反应时间	15/20 (Typ.)(Tr/Td) ms
功率消耗	-	光源类型	12 pcs CCFL, 50K小时, 含逆变器
显示颜色	灰度	触摸屏	无触摸
工作频率	60Hz	面板应用
信号接口	LVDS (4 ch, 8-bit) , 70 pins , 端子
驱屏电压	12.0V (Typ.)
工作环境	工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C

共1条现货>>

京东方HYDIS液晶模组HV208QX1-100 VIP卖家现货

广州市宝创电子科技有限公司

第13年

新屏原厂原包, 通用A级, 约95%无亮点

800片, 2片起售, 中国大陆仓

即刻交货

详情

京东方HYDIS液晶模组HV208QX1-100规格书

规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
HV208QX1-100规格书	Rev.C	English	763.6 K	24	2009-2-10	最新	付费下载
HV208QX1-100规格书	Rev.B	English	769.8 K	24	2006-7-10		付费下载
HV208QX1-100规格书	Rev.A	English	1.4 M	24	2005-7-8		付费下载
HV208QX1-100规格书	Rev.O	English	937.7 K	24	2005-4-11		付费下载
HV208QX1-100规格书	Rev.P0	English	1.8 M	20	2004-11-26		付费下载

京东方HYDIS液晶模组HV208QX1-100验货标准(IIS)

	IIS对应检验产品	原厂等级 (坏点数量)	MURA判定	通用等级	版本号	原厂发布日期
	HV208QX1-100	VIP会员可看	VIP会员可看	A Grade	Rev.0	2005-9-22	IIS下载

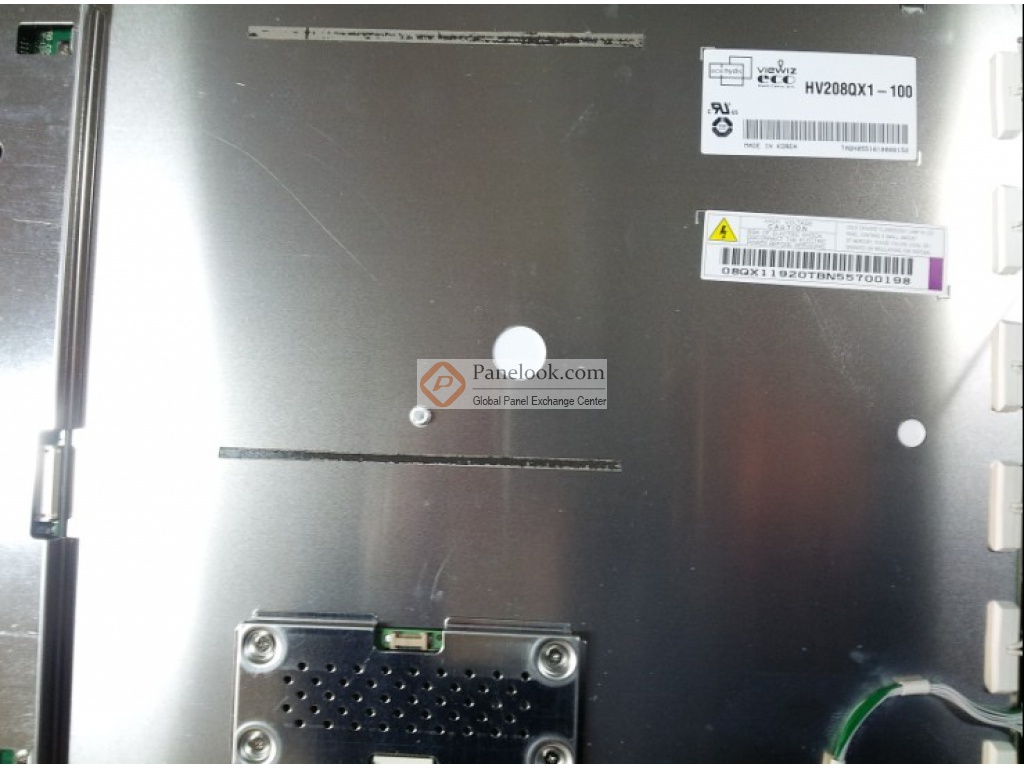

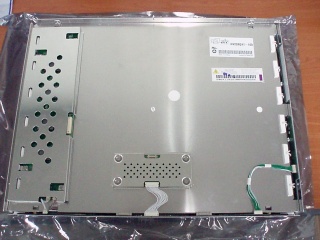

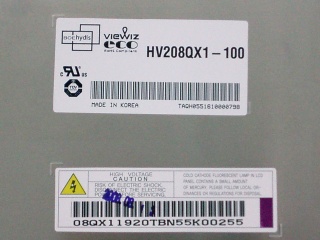

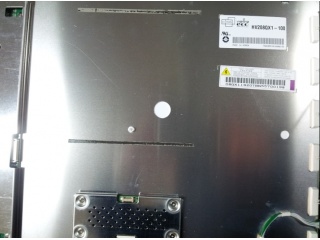

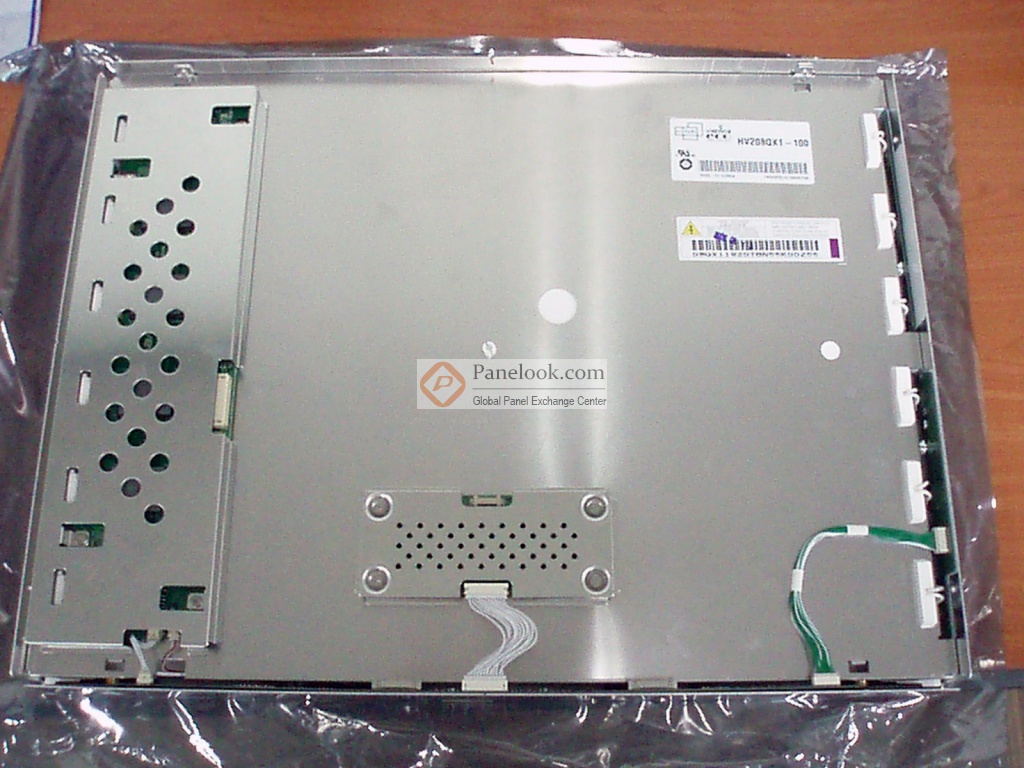

京东方HYDIS液晶模组HV208QX1-100图片

京东方HYDIS液晶模组HV208QX1-100摘要

京东方HYDIS (BOE HYDIS) 推出的HV208QX1-100是一款采用a-Si TFT-LCD技术的20.8英寸液晶模组产品，它装配有CCFL背光，含逆变器背光驱动，无触摸。屏库总结它的典型特征为: 高亮度，寿命大于5万小时，含逆变器，表面雾面。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。此型号适合应用于医疗影像。根据屏库掌握的情报此产品于2005年Q2量产，当前生产状态为已停产。目前HV208QX1-100在屏库上有1条现货信息、0家供应商信息，交易氛围清淡。屏库于2011年01月05日对此型号首次建立参数，并于2023年07月10日对参数进行了最后更新。根据京东方HYDIS (BOE HYDIS)于2009年2月10日发布的版本号为Rev.C的产品规格书，HV208QX1-100显示分辨率为2048(LCR)×1536 (QXGA)，宽高比为4:3 (宽:高)，像素采用LCR垂直条状排列。它的显示区域尺寸为423.9×318 (宽×高) mm，可视尺寸为428.0×322.0 (宽×高) mm，外观尺寸为457(宽)×350(高)×45.5(厚) mm，表面处理为雾面 (Haze 13%)，Hard coating (3H)，产品净重2.50Kgs (Typ.)。背光方面此产品采用了12 pcs CCFL发光的直下式光源，光源的使用寿命为50K小时，含逆变器。HV208QX1-100采用了LVDS (4 ch, 8-bit)信号接口，总共70 pins，采用端子连接，驱屏电压为12.0V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用HV208QX1-100液晶模组，屏库®建议您向京东方HYDIS (BOE HYDIS)或其代理商了解关于HV208QX1-100的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
