RGB垂直条状
解析度
1600(RGB)×1200, UXGA, 4:3
- 面板重量
- 540g (Typ.)
- 表面处理
- 雾面 (Haze 45%)，Hard coating (2H)，抗反射处理
- 显示亮度
- 200 cd/m² (Typ.)
- 对比度
- 500:1 (Typ.) (透射)
- 推荐视向
- 全视角
- 响应时间
- 30/30 (Typ.)(Tr/Td) ms
- 可视角度
- 85/85/85/85 (Typ.)(CR≥10)
- 显示模式
- FFS，常黑显示，透射式
- 支持颜色
- 262K, 46% NTSC
- 应用产品
-
- 外观样式
- 厚屏 (PCBA弯折, 厚度≥5.2mm)
- 光源类型
- 1 pcs CCFL, 15K小时, 无驱动
- 刷新率
- 60Hz
- 触摸技术
- 无触摸
- 接口类型
-
30 pins LVDS (2 ch, 6-bit) , 端子
- 电压供应
- 3.3V (Typ.)
- 应用环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
共3条现货>>
京东方HYDIS液晶模组HV150UX1-101 VIP卖家现货
共3个供应商>>
京东方HYDIS液晶模组HV150UX1-101 VIP供应商
HV150UX1-101 长期供应 贸易
 上海市
京东方HYDIS液晶模组HV150UX1-101规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
HV150UX1-101规格书 |
Rev.A |
English |
910.1 K |
27 |
2006-5-4 |
最新 |
|
京东方HYDIS液晶模组HV150UX1-101验货标准(IIS)

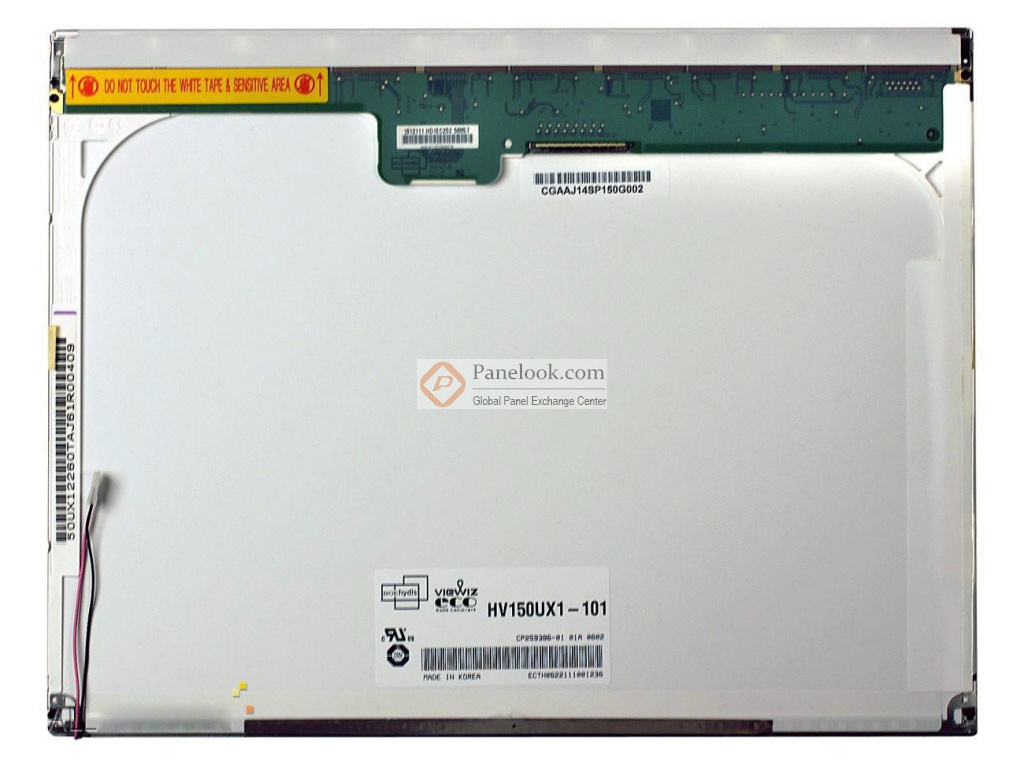

京东方HYDIS液晶模组HV150UX1-101图片
京东方HYDIS液晶模组HV150UX1-101综述
HV150UX1-101是Boe Hydis Technology Co. Ltd. (京东方HYDIS，BOE HYDIS) 推出的一款采用a-Si TFT-LCD技术的15.0英寸液晶模组产品，它装配有CCFL背光，无背光驱动，无触摸。根据京东方HYDIS (BOE HYDIS)于2006年5月4日发布的版本号为Rev.A的产品规格书，HV150UX1-101显示分辨率为1600(RGB)×1200 (UXGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为304.8×228.6 (宽×高) mm，可视尺寸为308.2×232.0 (宽×高) mm，外观尺寸为317.3×242 (宽×高)×6.5(厚) mm，表面处理为雾面 (Haze 45%)，Hard coating (2H)，抗反射处理，产品净重540g (Typ.)外观样式为厚屏 (PCBA弯折, 厚度≥5.2mm)。背光方面此产品采用了1 pcs CCFL发光的侧入式光源(底部)，光源的使用寿命为15K小时，不含背光驱动。HV150UX1-101采用了LVDS (2 ch, 6-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用HV150UX1-101液晶模组，屏库®建议您向京东方HYDIS (BOE HYDIS)或其代理商了解关于HV150UX1-101的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2005年Q4量产，当前生产状态为已停产。目前HV150UX1-101在屏库上有3条现货信息、3家供应商信息，交易氛围活跃。屏库于2012年06月21日对此型号首次建立参数，并于2023年09月26日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。基于它表面雾面等特征，此型号推荐使用于笔记本。
|
