京东方HYDIS液晶模组HV121X03-100概况-全球液晶屏交易中心-屏库

人气指数：22537 2023-09-26 09:47

京东方HYDIS液晶模组HV121X03-100主要参数

现货数量
暂无
长期卖家
暂无
求购数量
暂无
生产状态
已停产

客户发样
--
开始量产
2006,Q4
最后下单
--
最后出货
--

生产信息仅供参考，请与原厂或代理商确认。

面板品牌: 京东方HYDIS (BOE HYDIS)
面板型号: HV121X03-100

面板尺寸: 12.1英寸
面板类型: a-Si TFT-LCD, 液晶模组

像素数量: 1024(RGB)×768, XGA, 4:3
像素布局: RGB垂直条状

显示区域: 245.76(H)×184.32(V) mm
外观尺寸: 270(H)×199(V)×7(D) mm

面板重量: 305g (Typ.)
表面处理: 雾面 (Haze 40%)，Hard coating (2H)，抗反射处理

面板亮度: 190 cd/m² (Typ.)
对比度: 500:1 (Typ.) (TM)

可视角度: 89/89/89/89 (Typ.)(CR≥10)
工作模式: AFFS，常黑显示，透射式

视角方向: 全视角
反应时间: 40 (Typ.)(Tr+Td)

显示颜色

262K, 44% NTSC

面板应用

工作频率: 60Hz
触摸屏: 无触摸

功率消耗: 3.9/4.9W (Typ./Max.)
光源类型: 1 pcs CCFL, 10K小时, 无驱动

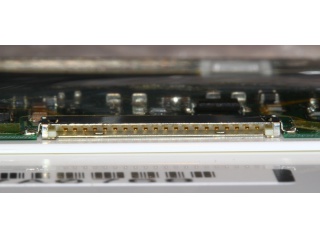

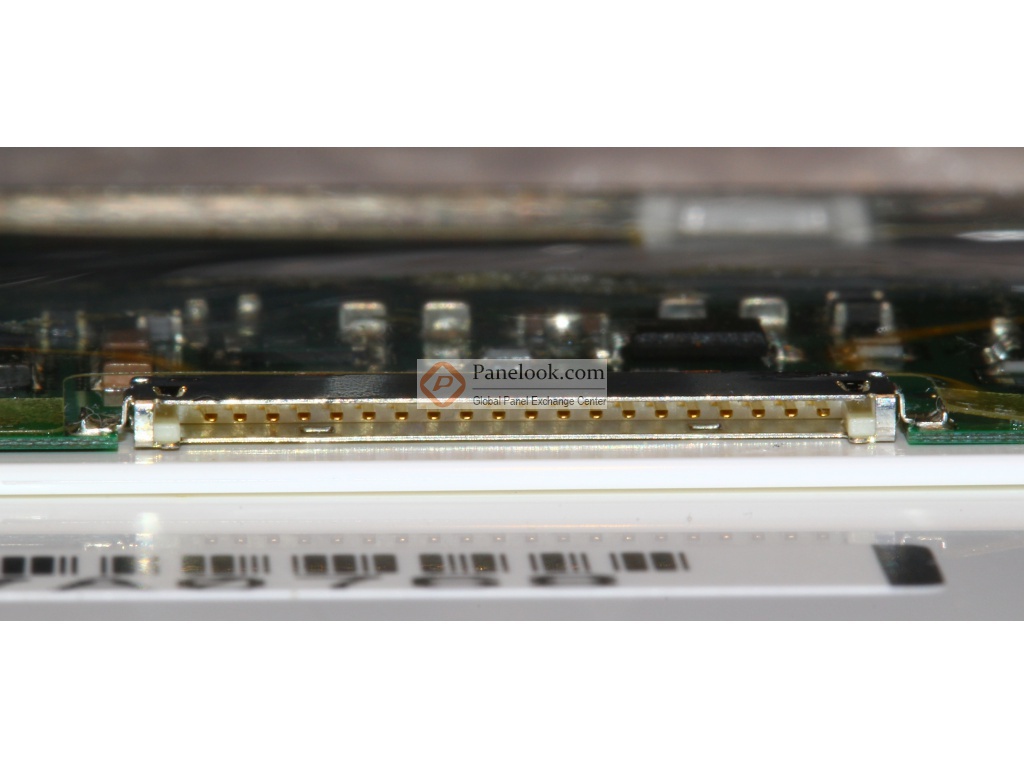

信号接口: LVDS (1 ch, 6-bit) , 20 pins , 端子

驱屏电压: 3.3V (Typ.)

工作环境: 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C

京东方HYDIS液晶模组HV121X03-100规格书

	规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
	HV121X03-100规格书	Rev.O	English	1.1 M	31	2006-12-26	最新	付费下载

京东方HYDIS液晶模组HV121X03-100验货标准(IIS)

IIS对应检验产品	原厂等级 (坏点数量)	MURA判定	通用等级	版本号	原厂发布日期
12.1/14.1 XGA Series	VIP会员可看	VIP会员可看	A- Grade	Rev.B	2002-5-11	IIS下载
12.1 XGA Series	VIP会员可看	VIP会员可看	A Grade	Rev.C	2001-6-11	IIS下载

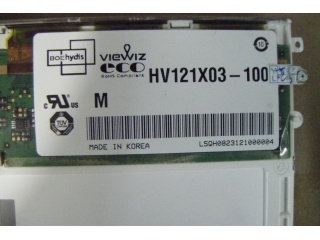

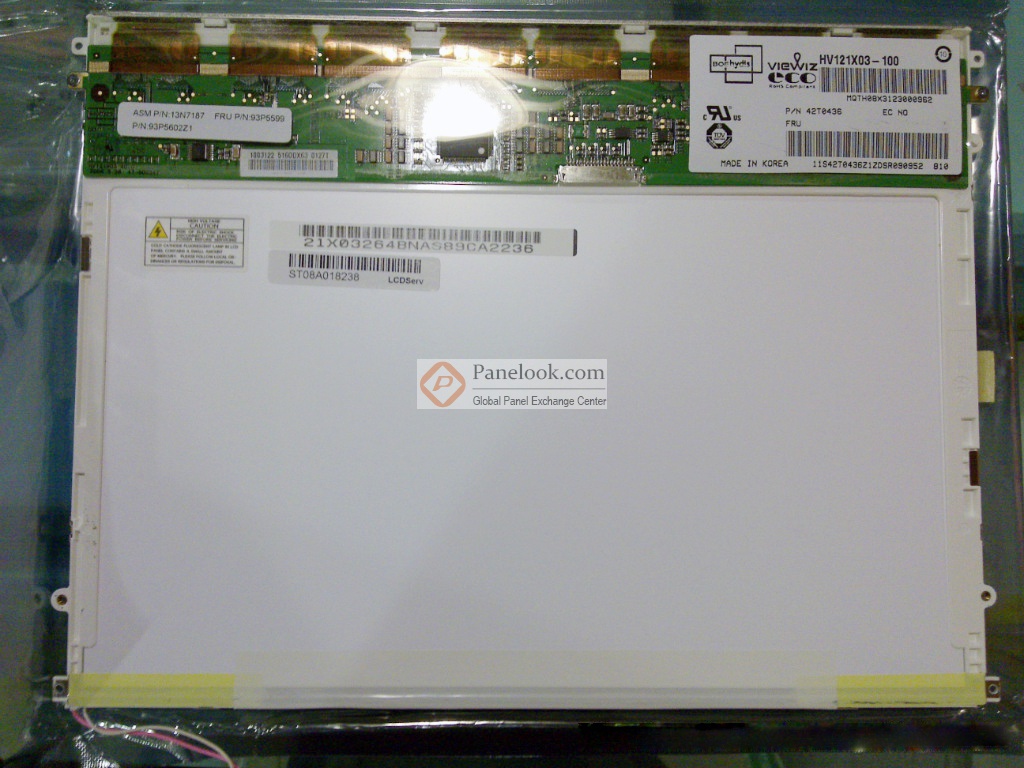

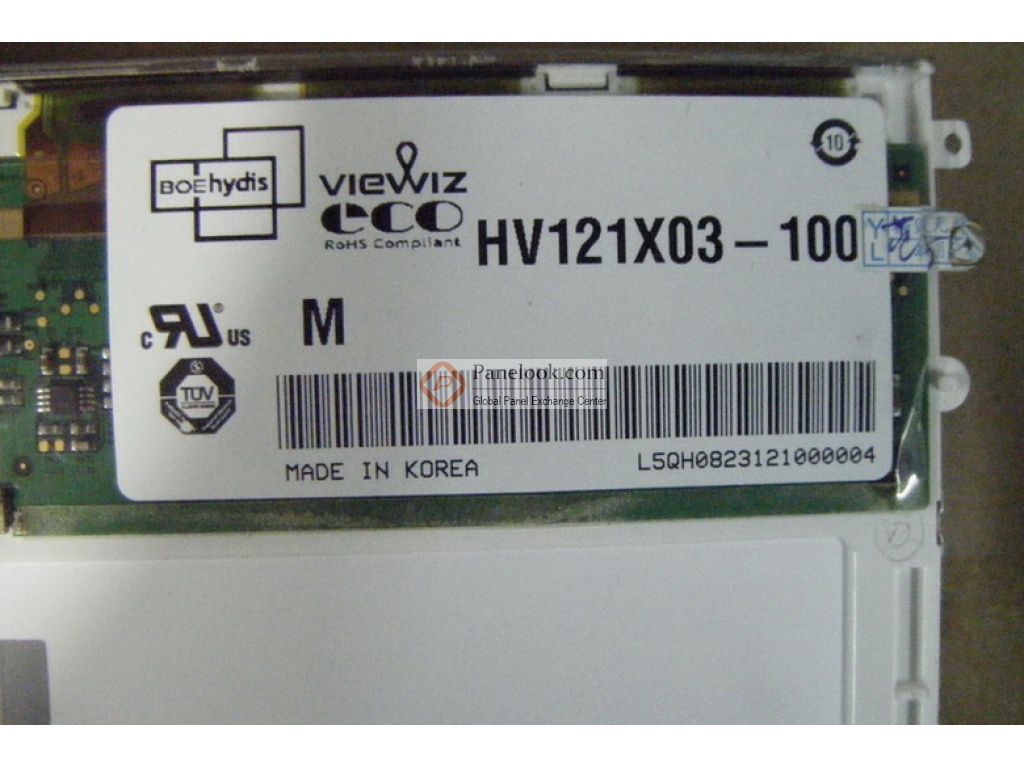

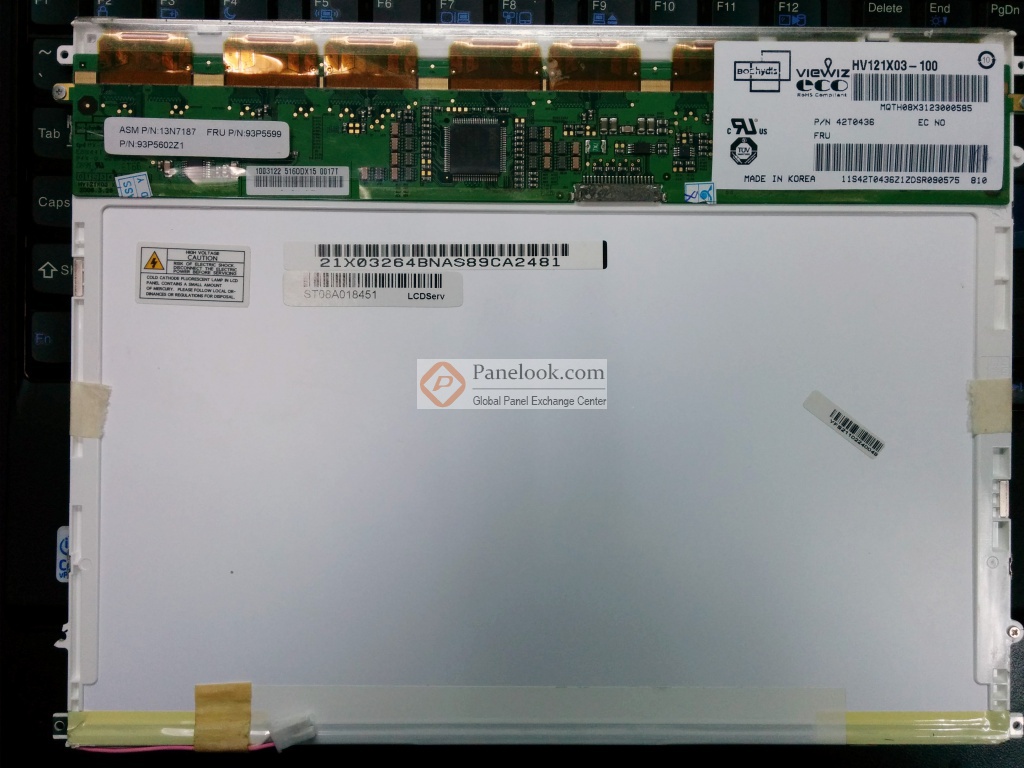

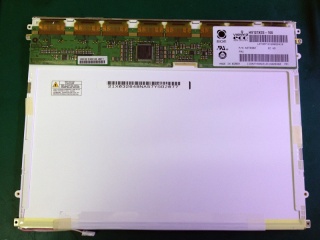

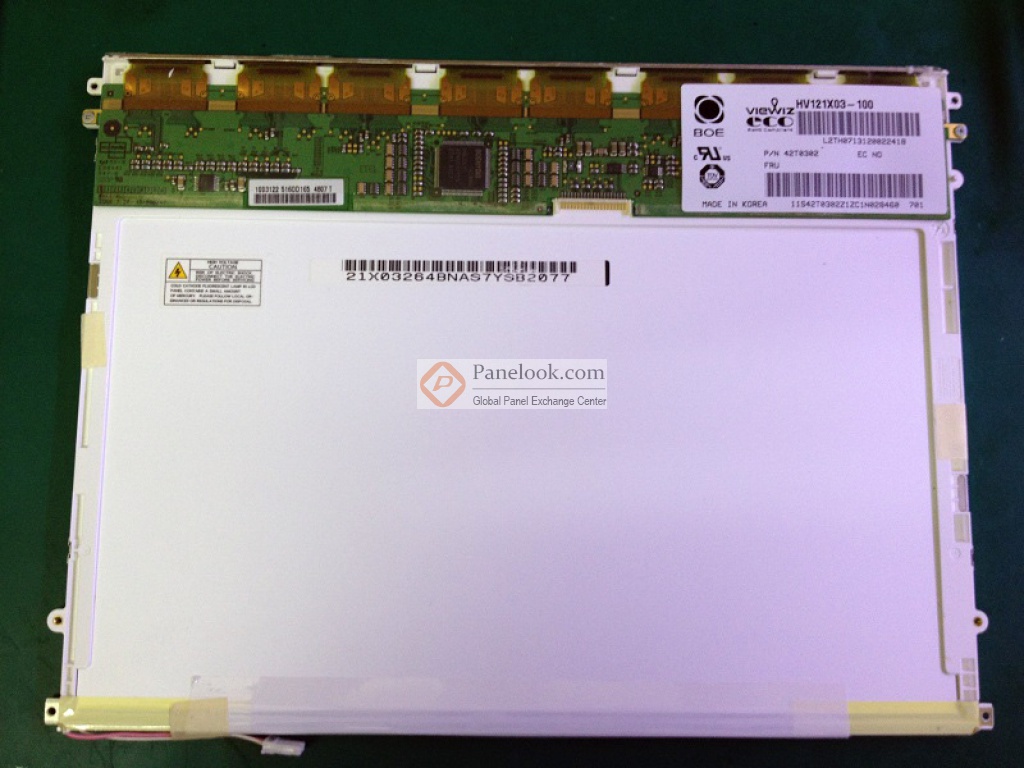

京东方HYDIS液晶模组HV121X03-100图片

京东方HYDIS液晶模组HV121X03-100综述

HV121X03-100 (产品代码: LEN4002)是Boe Hydis Technology Co. Ltd. (京东方HYDIS，BOE HYDIS) 推出的一款采用a-Si TFT-LCD技术的12.1英寸液晶模组产品，它装配有CCFL背光，无背光驱动，无触摸。根据京东方HYDIS (BOE HYDIS)于2006年12月26日发布的版本号为Rev.O的产品规格书，HV121X03-100显示分辨率为1024(RGB)×768 (XGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为245.76×184.32 (宽×高) mm，可视尺寸为250.4×189.0 (宽×高) mm，外观尺寸为270×199 (宽×高)×7(厚) mm，表面处理为雾面 (Haze 40%)，Hard coating (2H)，抗反射处理，产品净重305g (Typ.)。背光方面此产品采用了1 pcs CCFL发光的侧入式光源(底部)，光源的使用寿命为10K小时，不含背光驱动。HV121X03-100采用了LVDS (1 ch, 6-bit)信号接口，总共20 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用HV121X03-100液晶模组，屏库®建议您向京东方HYDIS (BOE HYDIS)或其代理商了解关于HV121X03-100的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2006年Q4量产，当前生产状态为已停产。目前HV121X03-100在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2012年03月29日对此型号首次建立参数，并于2023年09月26日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。基于它表面雾面等特征，此型号推荐使用于平板电脑。
