HYDIS液晶模组HV070WS1-1E1概况-全球液晶屏交易中心-屏库

人气指数：10902 2025-11-06 00:40

HYDIS液晶模组HV070WS1-1E1主要参数

现货数量
暂无
长期卖家
暂无
求购数量
暂无
生产状态
已停产

客户发样
2011,Q2
开始量产
2011,Q3
最后下单
--
最后出货
--

生产信息仅供参考，请与原厂或代理商确认。

制造商: HYDIS (HYDIS)
型号: HV070WS1-1E1

对角尺寸: 7.0英寸
类型: a-Si TFT-LCD, 液晶模组

显示区域: 153.6(W)×90(H) mm
外观尺寸: 163.6(W)×102.9(H)×2.67(D) mm

像素排列: RGB垂直条状
解析度: 1024(RGB)×600, WSVGA, 17:10

面板重量: 95.0g (Max.)
表面处理: -

显示亮度: 400 cd/m² (Typ.)
对比度: 800:1 (Typ.) (透射)

推荐视向: 全视角
响应时间: 50 (Typ.)(Tr+Td) ms

可视角度: 85/85/85/85 (Typ.)(CR≥10)
显示模式: HFFS，常黑显示，透射式

支持颜色

16.7M, 53% NTSC

应用产品

功率消耗: 2.32W (Max.)
光源类型: 5S4P WLED, 50K小时, 无驱动

刷新率: 60Hz
触摸技术: 无触摸

接口类型: 30 pins LVDS (1 ch, 8-bit) + SPI , 端子

电压供应: 3.3V (Typ.)

应用环境: 工作温度 -20 ~ 60 °C, 存储温度 -40 ~ 70 °C

HYDIS液晶模组HV070WS1-1E1规格书

	规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
	HV070WS1-1E1规格书	Rev.P0	English	1.8 M	35	2011-5-12	最新	付费下载

HYDIS液晶模组HV070WS1-1E1验货标准(IIS)

IIS对应检验产品	原厂等级 (坏点数量)	MURA判定	通用等级	版本号	原厂发布日期
HV070WS1	VIP会员可看	VIP会员可看	A Grade	Rev.P1	2010-9-15	IIS下载
HV070WS1	VIP会员可看	VIP会员可看	A- Grade	Rev.P1	2010-9-15	IIS下载

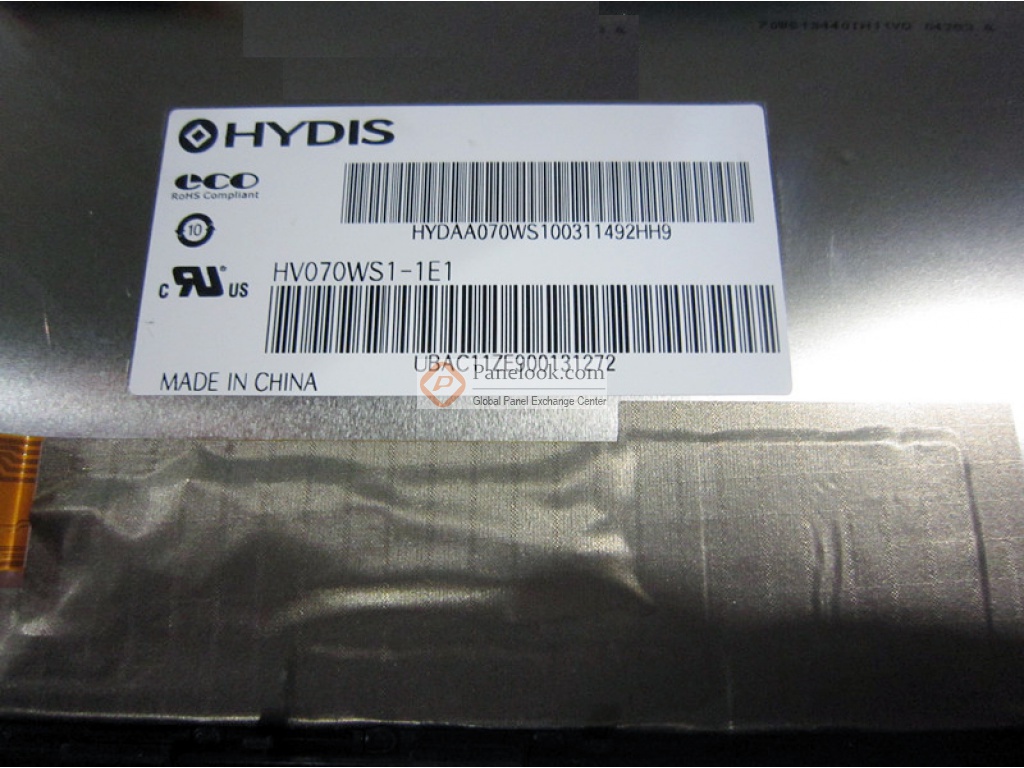

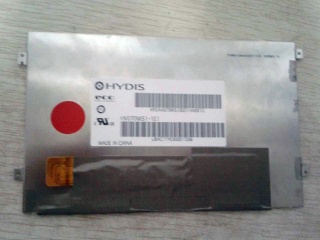

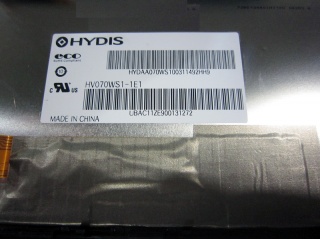

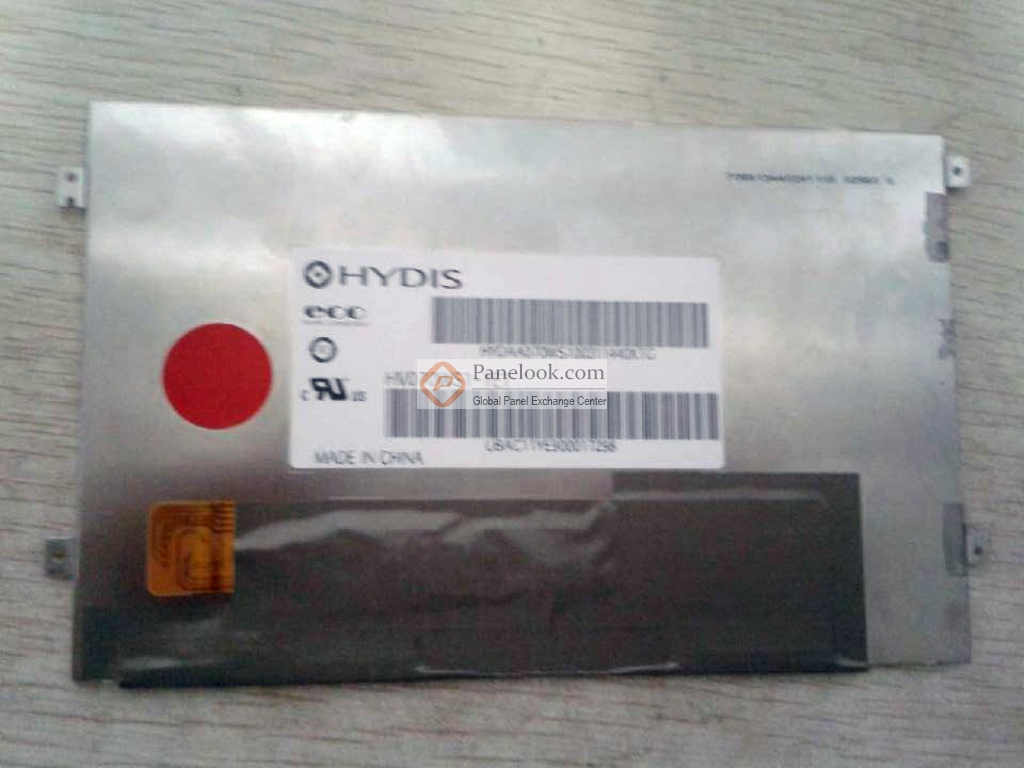

HYDIS液晶模组HV070WS1-1E1图片

HYDIS液晶模组HV070WS1-1E1综述

HYDIS (HYDIS) 推出的HV070WS1-1E1是一款采用a-Si TFT-LCD技术的7.0英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。屏库总结它的典型特征为: 白光LED背光，寿命大于5万小时，上/下,左/右翻转显示。它的工作温度为 -20 ~ 60°C，存储温度为 -40 ~ 70°C。此型号适合应用于便携导航仪，数码相框，便携式DVD。根据屏库掌握的情报此产品于2011年Q3量产，当前生产状态为已停产。目前HV070WS1-1E1在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2013年04月11日对此型号首次建立参数，并于2025年11月06日对参数进行了最后更新。根据HYDIS (HYDIS)于2011年5月12日发布的版本号为Rev.P0的产品规格书，HV070WS1-1E1显示分辨率为1024(RGB)×600 (WSVGA)，宽高比为17:10 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为153.6×90 (宽×高) mm，外观尺寸为163.6(宽)×102.9(高)×2.67(厚) mm，产品净重95.0g (Max.)。背光方面此产品采用了5S4P WLED发光的侧入式光源，光源的使用寿命为50K小时，不含背光驱动。HV070WS1-1E1采用了LVDS (1 ch, 8-bit) + SPI信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用HV070WS1-1E1液晶模组，屏库®建议您向HYDIS (HYDIS)或其代理商了解关于HV070WS1-1E1的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
