| 制造商 | HYDIS (HYDIS) | 型号 | HV056WX1-101 |
|---|---|---|---|
| 对角尺寸 | 5.6英寸 | 类型 | a-Si TFT-LCD, 液晶模组 |
| 显示区域 | 120.96(W)×75.6(H) mm | 外观尺寸 | 131.7(W)×87.7(H)×5(D) mm |
| 像素排列 | RGB垂直条状 | 解析度 | 1280(RGB)×800, WXGA, 16:10 |
| 面板重量 | 61.0/65.0g (Typ.Max.) | 表面处理 | - |
| 显示亮度 | 300 cd/m² (Typ.) | 对比度 | 500:1 (Typ.) (透射) |
| 推荐视向 | 全视角 | 响应时间 | 30 (Typ.)(Tr+Td) ms |
| 可视角度 | 85/85/85/85 (Typ.)(CR≥10)  |
显示模式 | HFFS，常黑显示，透射式 |
| 支持颜色 | 262K, 45% NTSC | 应用产品 | |
| 功率消耗 | - | 光源类型 | 8S2P WLED, 12K小时, 含LED驱动 |
| 刷新率 | 60Hz | 触摸技术 | 无触摸 |
| 接口类型 | 25 pins LVDS (1 ch, 6-bit) , 端子 | ||
| 电压供应 | 3.3V (Typ.) | ||
| 应用环境 | 工作温度 0 ~ 60 °C , 存储温度 -20 ~ 70 °C | ||
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
HV056WX1-101规格书 | Rev.O | English | 1.3 M | 29 | 2011-2-11 | 最新 | |
|
|
HV056WX1-101规格书 | Rev. P0 | English | 3.1 M | 29 | 2011-1-12 |

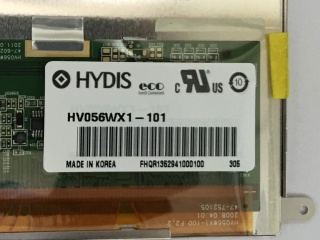

HV056WX1-101是HYDIS (HYDIS)推出的一款5.6吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。此产品工作温度为 0 ~ 60°C，存储温度为 -20 ~ 70°C。它的典型特征屏库总结为: 白光LED背光，含LED驱动器。基于它的特征屏库推荐此型号应用于MID UMPC等产品。根据屏库掌握的情报此产品于2011年Q1量产，当前生产状态为已停产。目前此型号在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2013年04月04日对此型号首次建立参数，并于2023年09月26日对参数进行了最后更新。根据HYDIS (HYDIS)于2011年2月11日发布的版本号为Rev.O的产品规格书，HV056WX1-101显示分辨率为1280(RGB)×800 (WXGA)，宽高比为16:10 (宽:高)，像素采用RGB垂直条状排列，屏库计算出的像素密度为268 PPI。它的显示区域尺寸为120.96(宽)×75.6(高) mm，外观尺寸为131.7(宽)×87.7(高)×5(厚) mm，可视尺寸为123.96(宽)×78.60(高) mm，产品净重61.0/65.0g (Typ.Max.)。背光方面此产品采用了8S2P WLED发光的侧入式光源(底部)，光源的使用寿命为12K小时，含LED驱动。HV056WX1-101采用了LVDS (1 ch, 6-bit)信号接口，总共25 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于HV056WX1-101的最新的生产状态信息和技术信息，屏库®建议您咨询HYDIS (HYDIS)。
