| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
HT236F01-100规格书 | Rev.0 | English | 1.6 M | 28 | 2009-6-25 | 最新 | |
|
|
HT236F01-100规格书 | Rev P0 | English | 2.6 M | 28 | 2009-2-23 |

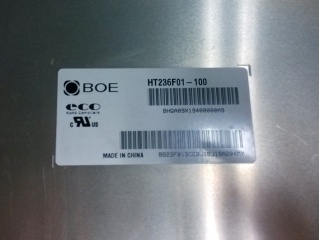

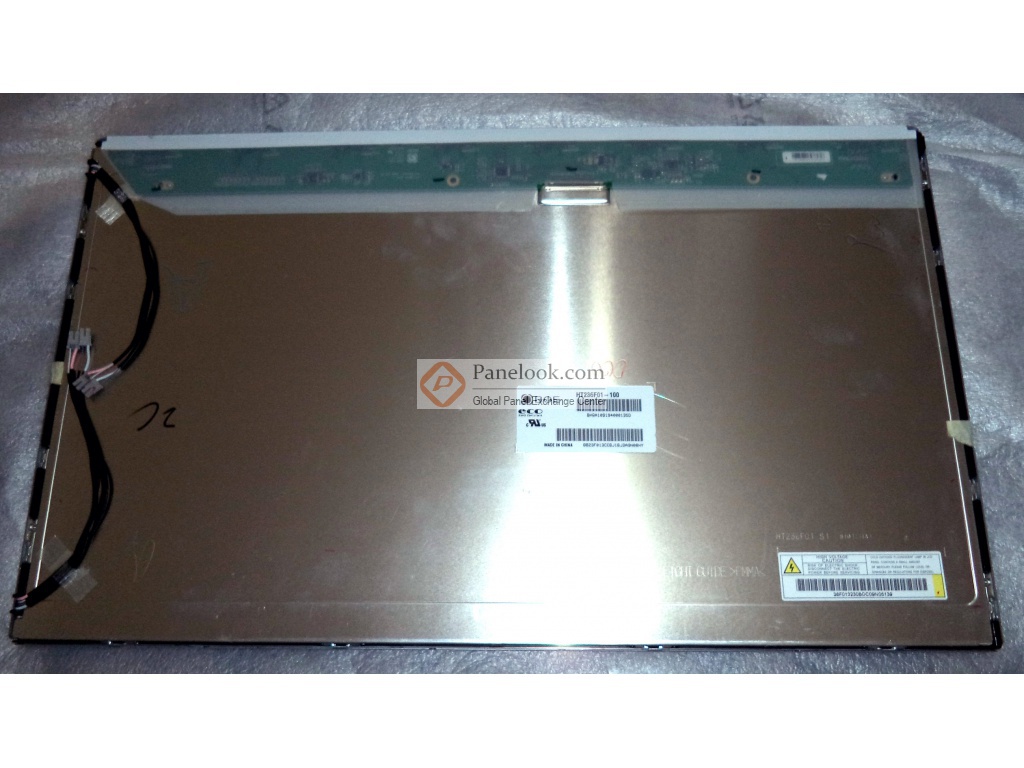

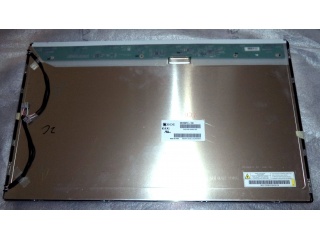

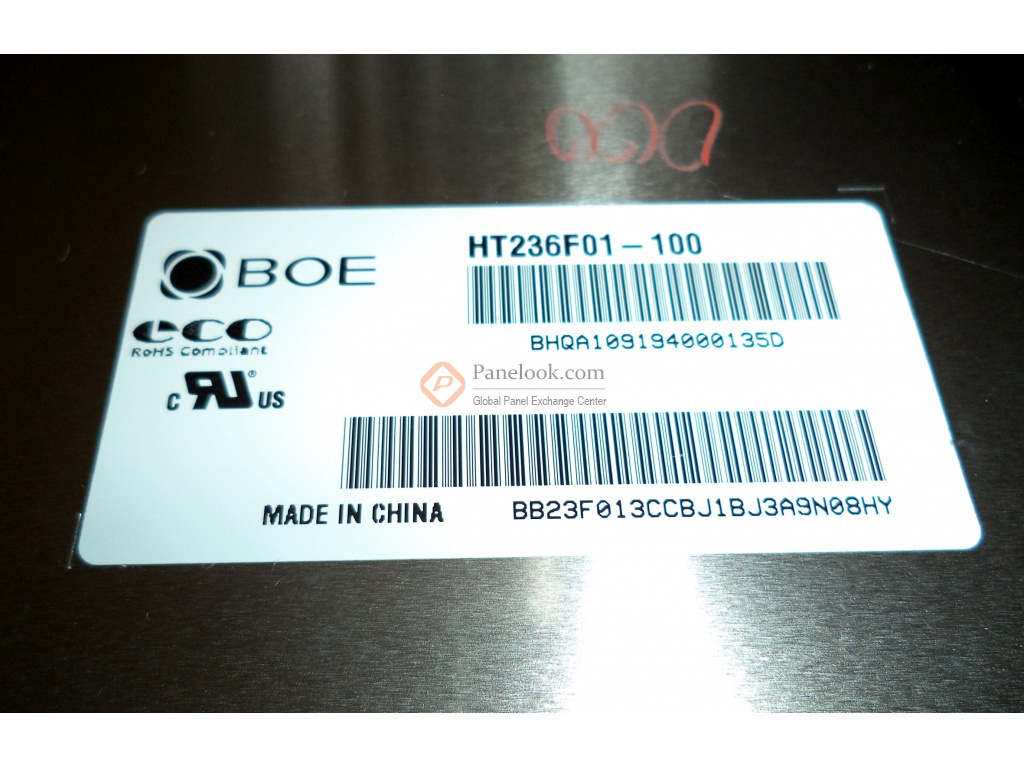

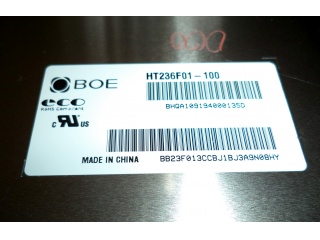

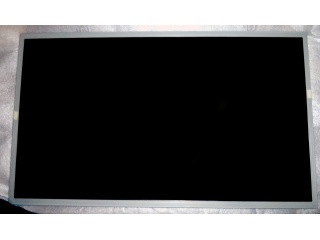

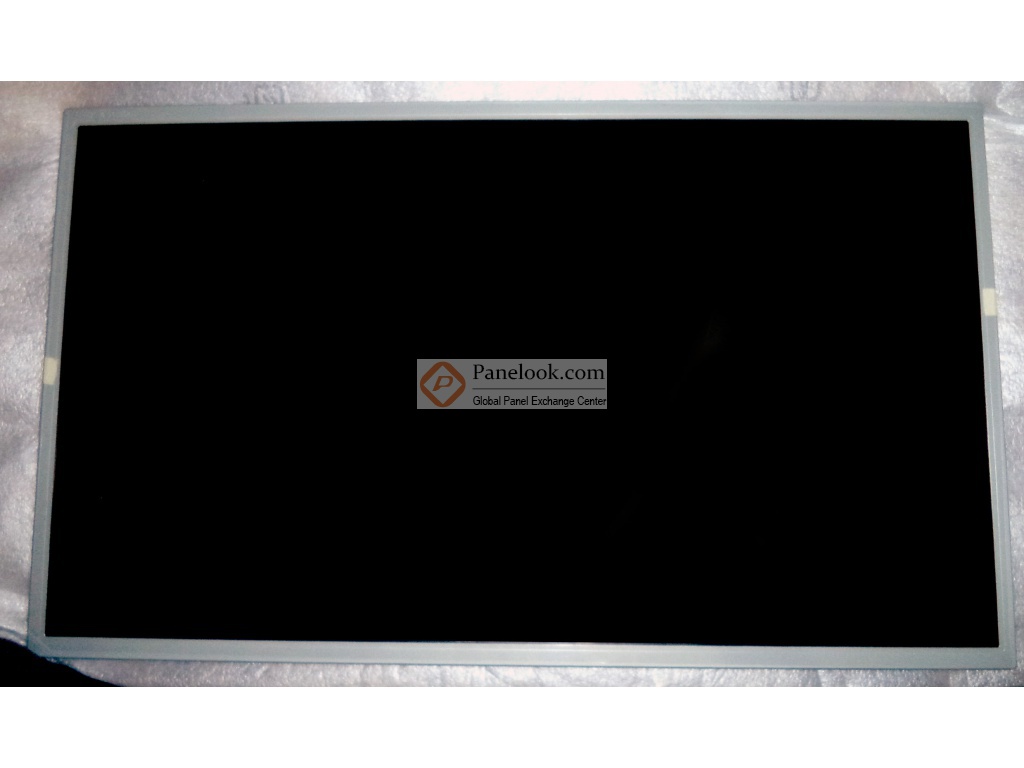

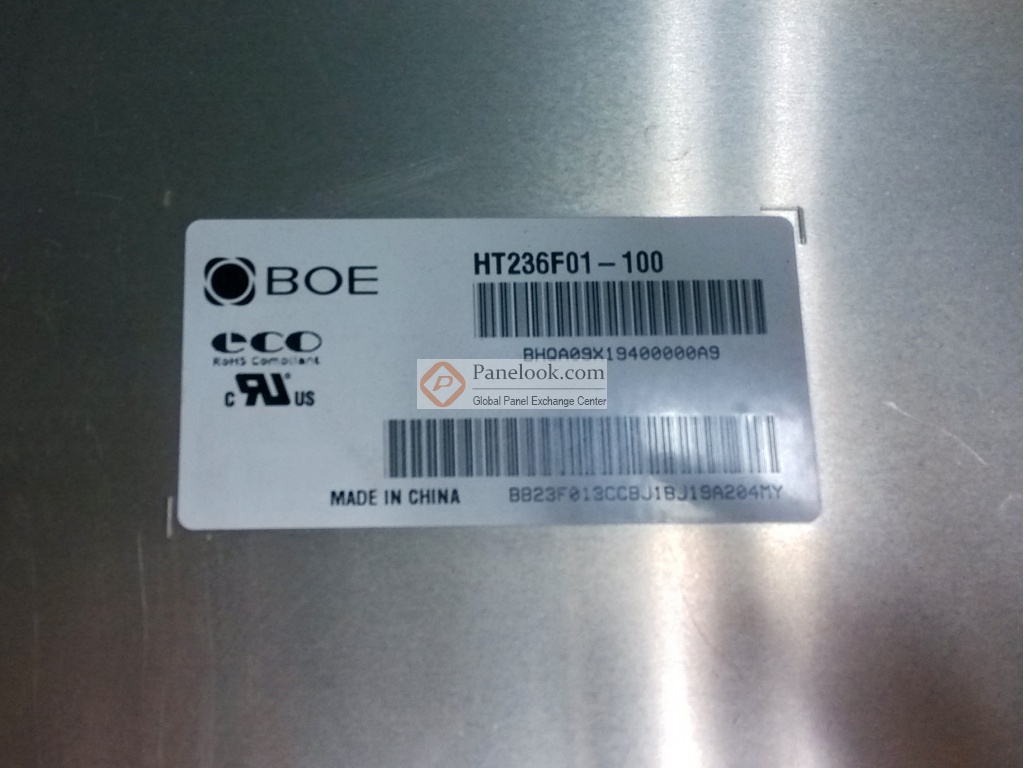

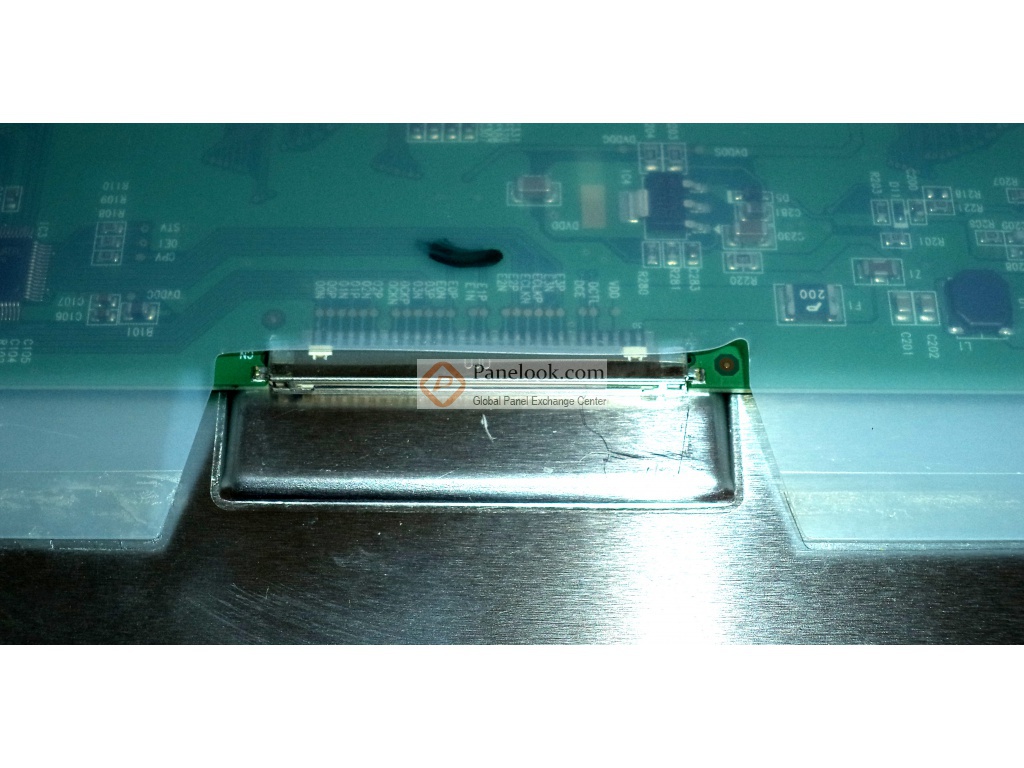

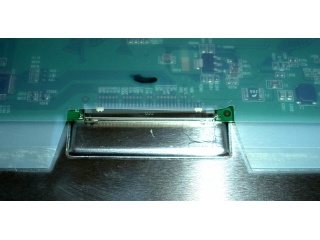

HT236F01-100是京东方科技集团股份有限公司 (京东方，BOE) 推出的一款采用a-Si TFT-LCD技术的23.6英寸液晶模组产品，它装配有CCFL背光，无背光驱动，无触摸。根据京东方 (BOE)于2009年6月25日发布的版本号为Rev.P0的产品规格书，HT236F01-100显示分辨率为1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为521.28×293.22 (宽×高) mm，可视尺寸为525.22×297.22 (宽×高) mm，外观尺寸为544.8×320.5 (宽×高)×19.2(厚) mm，表面处理为雾面 (Haze 25%)，Hard coating (3H)，产品净重2.90Kgs (Max.)。背光方面此产品采用了4 pcs CCFL发光的侧入式光源(顶部和底部)，光源的使用寿命为50K小时，不含背光驱动。HT236F01-100采用了LVDS (2 ch, 8-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为5.0V (Typ.)。它的典型垂直刷新率Fv为75Hz。如果开发新产品想采用HT236F01-100液晶模组，屏库®建议您向京东方 (BOE)或其代理商了解关于HT236F01-100的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2009年Q3量产，当前生产状态为已停产。目前HT236F01-100在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2012年12月17日对此型号首次建立参数，并于2025年02月26日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。基于它寿命大于5万小时，端子正装，表面雾面， TCO'03 Compliance等特征，此型号推荐使用于电脑显示器。
