像素排列
RGB垂直条状
解析度 1280(RGB)×1024, SXGA, 5:4
面板重量 1.65Kgs (Typ.)
表面处理 雾面 (Haze 25%),Hard coating (3H)
显示亮度 250 cd/m² (Typ.)
对比度
800:1 (Typ.) (透射)
推荐视向 -
响应时间 1.5/3.5 (Typ.)(Tr/Td) ms
可视角度 80/80/80/80 (Typ.)(CR≥10)
显示模式 TN,常白显示,透射式
支持颜色 16.2M, 72% NTSC
触摸技术 无触摸
功率消耗 13.20/14.67W (Typ./Max.)
光源类型 2 pcs CCFL, 50K小时, 无驱动
刷新率 75Hz
应用产品
- 接口类型
-
30 pins LVDS (2 ch, 8-bit) , 端子
- 应用环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
京东方液晶模组HT170E02-100验货标准(IIS)

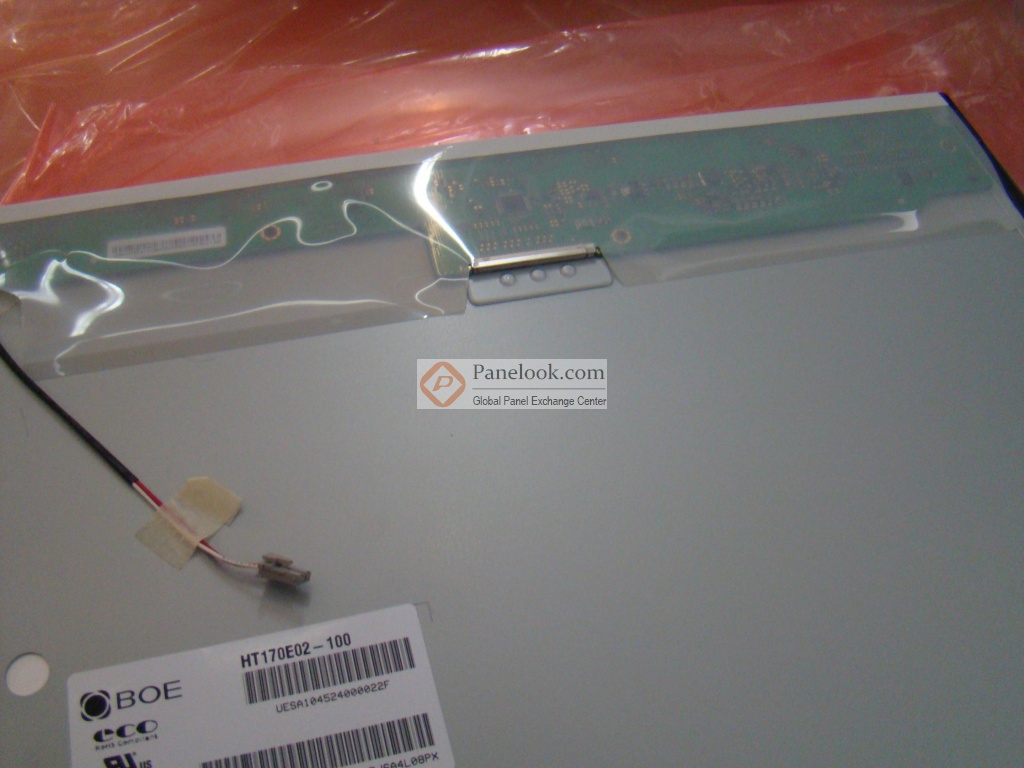

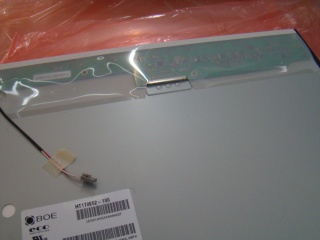

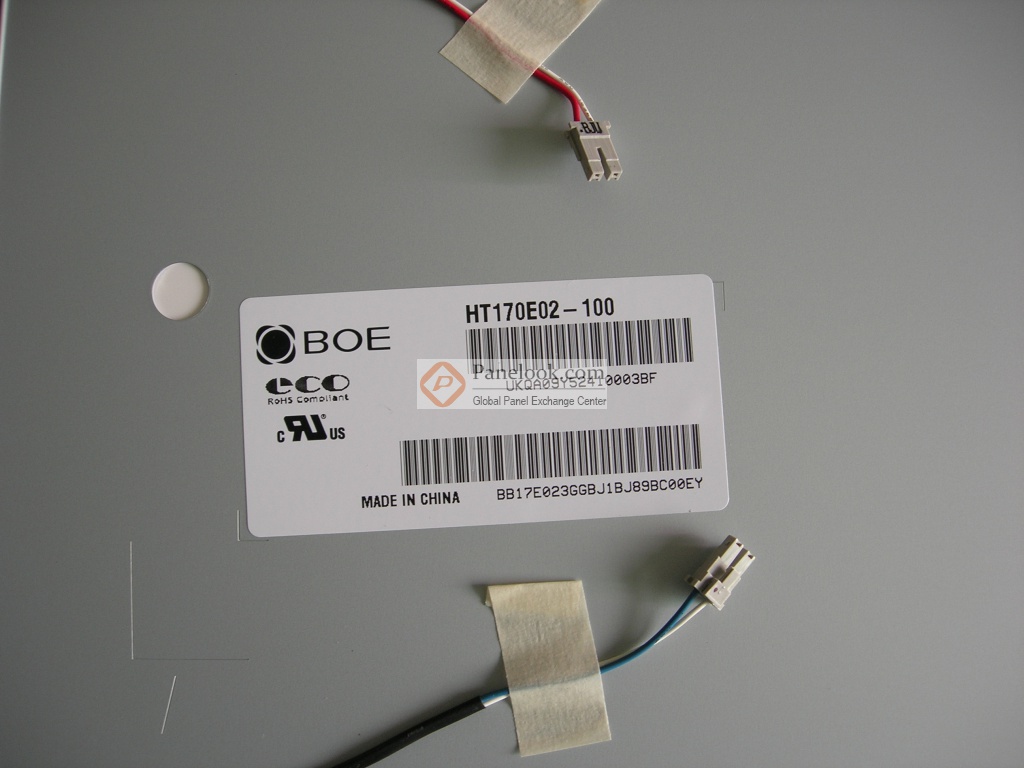

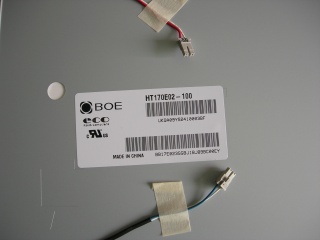

京东方液晶模组HT170E02-100概况
HT170E02-100是京东方 (BOE)推出的一款17.0吋a-Si TFT-LCD液晶模组产品,它装配有CCFL背光,无背光驱动,无触摸。此产品工作温度为 0 ~ 50°C,存储温度为 -20 ~ 60°C,耐振动性为1.5G (14.7 m/s²)。它的典型特征屏库总结为: 寿命大于5万小时,表面雾面, For TCO5.0 Version panel。基于它的特征屏库推荐此型号应用于电脑显示器等产品。根据屏库掌握的情报此产品于2008年Q4量产,当前生产状态为已停产。目前此型号在屏库上有0条现货信息、0家供应商信息,交易氛围清淡。屏库于2012年12月17日对此型号首次建立参数,并于2025年02月26日对参数进行了最后更新。根据京东方 (BOE)于2010年1月14日发布的版本号为Rev.P0的产品规格书,HT170E02-100显示分辨率为1280(RGB)×1024 (SXGA),宽高比为5:4 (宽:高),像素采用RGB垂直条状排列。它的显示区域尺寸为337.92(宽)×270.336(高) mm,外观尺寸为358.5(宽)×296.5(高)×13.5(厚) mm,可视尺寸为341.5(宽)×273.9(高) mm,表面处理为雾面 (Haze 25%),Hard coating (3H),产品净重1.65Kgs (Typ.)。背光方面此产品采用了2 pcs CCFL发光的侧入式光源(顶部和底部),光源的使用寿命为50K小时,不含背光驱动。HT170E02-100采用了LVDS (2 ch, 8-bit)信号接口,总共30 pins,采用端子连接,驱屏电压为5.0V (Typ.)。它的典型垂直刷新率Fv为75Hz。屏库上标注的生产状态仅供参考,不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入,已尽力减少错误,但不能保证参数的完全正确。请以规格书为准!如果开发新产品想采用此液晶模组,关于HT170E02-100的最新的生产状态信息和技术信息,屏库®建议您咨询京东方 (BOE)。
|
