京东方HYDIS液晶模组HT15X23-100概况-全球液晶屏交易中心-屏库

人气指数：5672 2024-09-25 01:05

京东方HYDIS液晶模组HT15X23-100主要参数

现货数量
暂无
长期卖家
暂无
求购数量
暂无
生产状态
已停产

客户发样
2004,Q2
开始量产
2004,Q3
最后下单
--
最后出货
--

生产信息仅供参考，请与原厂或代理商确认。

面板品牌京东方HYDIS (BOE HYDIS)
面板型号HT15X23-100

面板尺寸15.0英寸
面板类型a-Si TFT-LCD, 液晶模组

像素数量1024(RGB)×768, XGA, 4:3
像素布局 RGB垂直条状

显示区域304.128(H)×228.096(V) mm
外观尺寸331.6(H)×254.7(V)×17.3(D) mm

面板重量1.55Kgs
表面处理雾面 (Haze 25%)，Hard coating (3H)

面板亮度280 cd/m² (Typ.)
对比度 450:1 (Typ.) (TM)

可视角度89/89/89/89 (Typ.)(CR≥10)
工作模式AFFS，常黑显示，透射式

视角方向全视角
反应时间40 (Typ.)(Tr+Td) ms

显示颜色16.2M, 65% NTSC
触摸屏无触摸

功率消耗 15.5/15.8W (Typ./Max.)
光源类型4 pcs CCFL, 50K小时, 无驱动

工作频率75Hz
面板应用

信号接口
LVDS (1 ch, 8-bit) , 20 pins , 端子

驱屏电压
3.3V (Typ.)

工作环境
工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C

京东方HYDIS液晶模组HT15X23-100规格书

	规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
	HT15X23-100规格书	Rev.O	English	738.6 K	23	2004-4-12	最新	付费下载

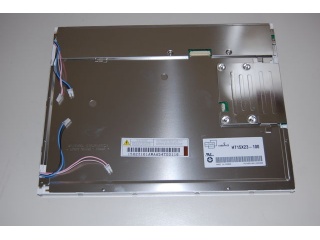

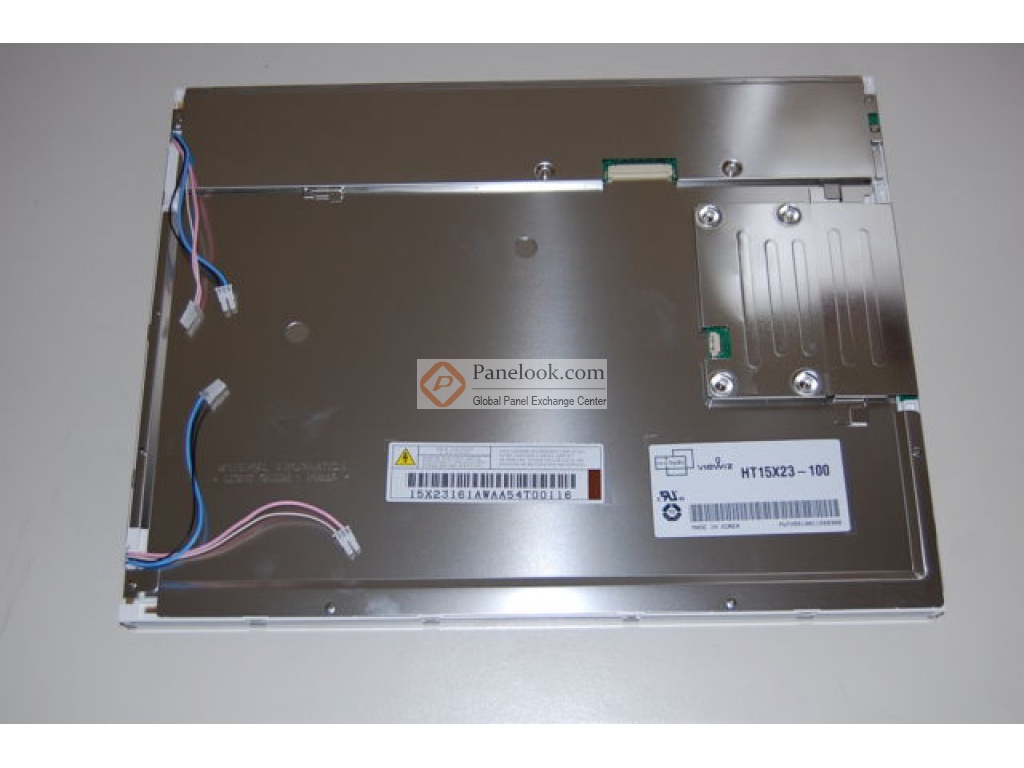

京东方HYDIS液晶模组HT15X23-100图片

京东方HYDIS液晶模组HT15X23-100概况

HT15X23-100是Boe Hydis Technology Co. Ltd. (京东方HYDIS，BOE HYDIS) 推出的一款采用a-Si TFT-LCD技术的15.0英寸液晶模组产品，它装配有CCFL背光，无背光驱动，无触摸。根据京东方HYDIS (BOE HYDIS)于2004年4月12日发布的版本号为Rev.O的产品规格书，HT15X23-100显示分辨率为1024(RGB)×768 (XGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为304.128×228.096 (宽×高) mm，外观尺寸为331.6×254.7 (宽×高)×17.3(厚) mm，表面处理为雾面 (Haze 25%)，Hard coating (3H)，产品净重1.55Kgs。背光方面此产品采用了4 pcs CCFL发光的侧入式光源(顶部和底部)，光源的使用寿命为50K小时，不含背光驱动。HT15X23-100采用了LVDS (1 ch, 8-bit)信号接口，总共20 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为75Hz。如果开发新产品想采用HT15X23-100液晶模组，屏库®建议您向京东方HYDIS (BOE HYDIS)或其代理商了解关于HT15X23-100的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2004年Q3量产，当前生产状态为已停产。目前HT15X23-100在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2013年07月04日对此型号首次建立参数，并于2024年09月25日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。基于它寿命大于5万小时，表面雾面等特征，此型号推荐使用于电脑显示器。

比较全部

京东方HYDIS HT15X23系列型号

(共3个)

品牌	尺寸	组成	分辨率	亮度	对比度	背光	信号接口
HT15X23-100	Hydis	15.0"	液晶模组	1024×768	280	450:1	CCFL	LVDS
HT15X23-110	Hydis	15.0"	液晶模组	1024×768	280	400:1	CCFL	LVDS
HT15X23-210	Hydis	15.0"	液晶模组	1024×768	250	400:1	CCFL	LVDS
