RGB垂直条状
- 显示区域
- 154.08×87.05 mm (H×V)
- 外观尺寸
- 167×102×12.5 mm (H×V×D)
- 屏幕重量
- 210g (Max.)
- 表面处理
- 雾面，Hard coating
- 屏幕亮度
- 450 cd/m² (Typ.)
- 对比度
- 250:1 (Typ.) [透射]
- 最佳视向
- 6 o'clock
- 光学模式
- TN，常白显示，透射式
- 可视角度
- 60/60/40/50 (Typ.)(CR≥10)
- 响应速度
- 10/25 (Typ.)(Tr/Td) ms
- 颜色数量
- 全彩
- 适用于
-
- 功率消耗
- 4.7W (Typ.)
- 背光类型
- 1 pcs CCFL, 30K小时, 无驱动
- 刷新频率
- 60Hz
- 触摸功能
- 无触摸
- 信号系统
- Analog RGB + Composite Video (NTSC/PAL) , 端子 , 30 pins
- 供应电压
- 9.0/5.0/18/-15/-10V (Typ.)(VCOM/VDD/VGH/VGL/VDL)
- 最大额定
- 存储温度 -30 ~ 85 °C 工作温度 -20 ~ 70 °C
京东方HYDIS液晶模组HT07W12-200规格书

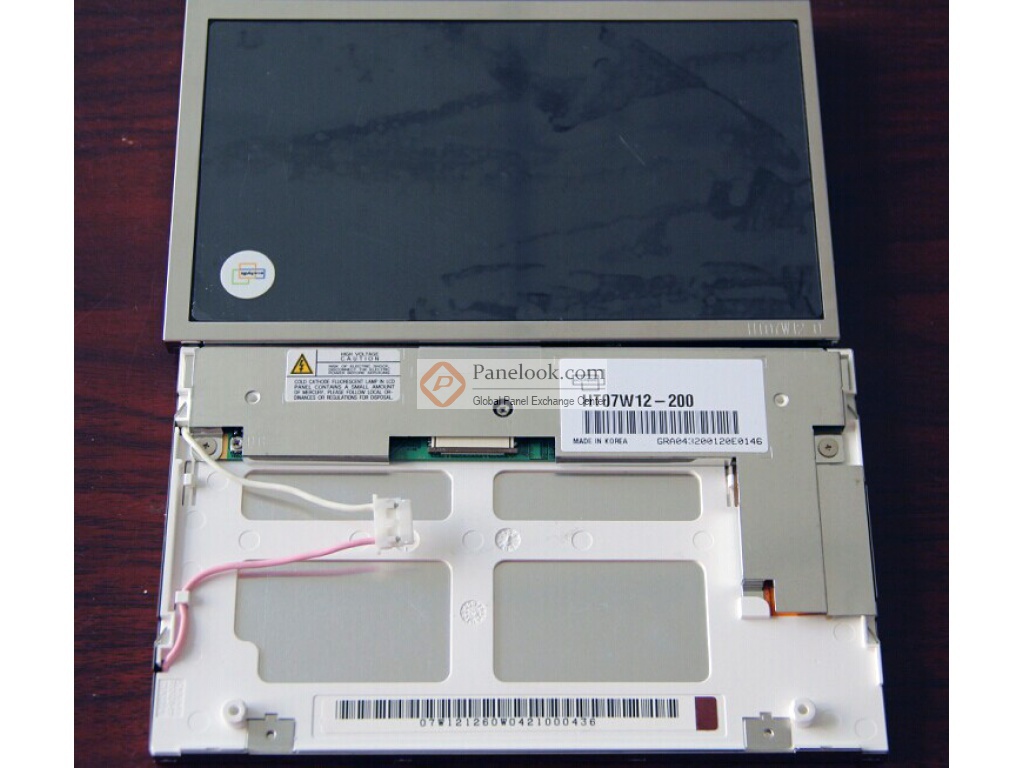

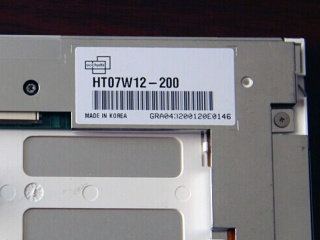

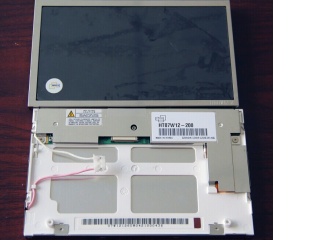

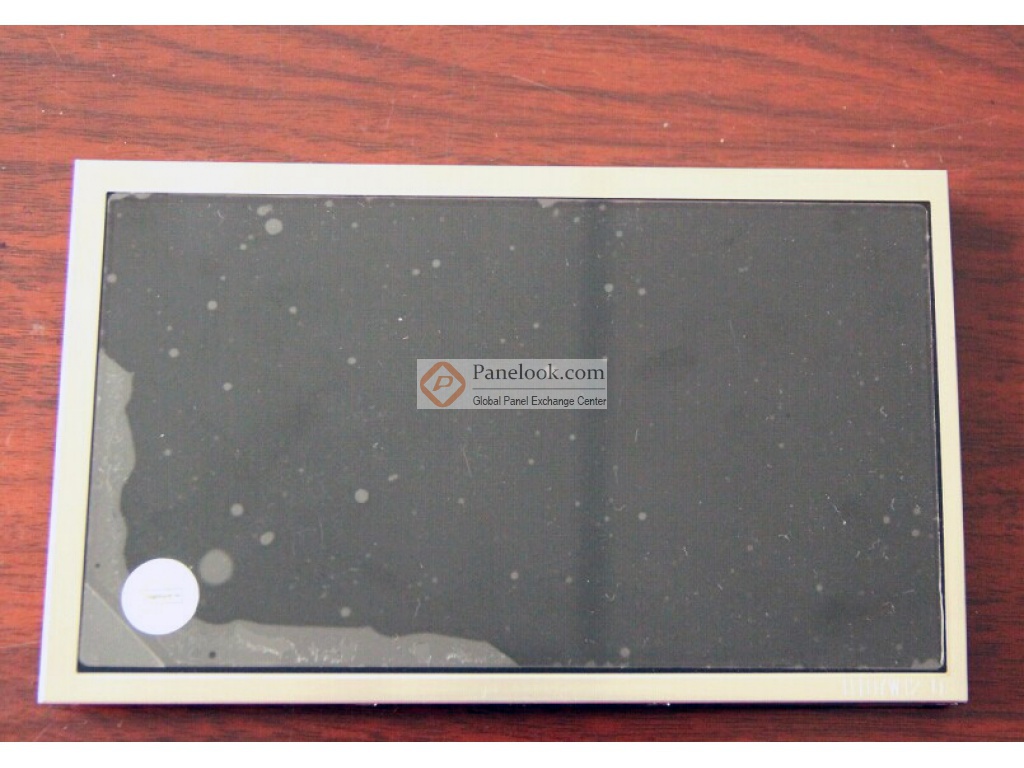

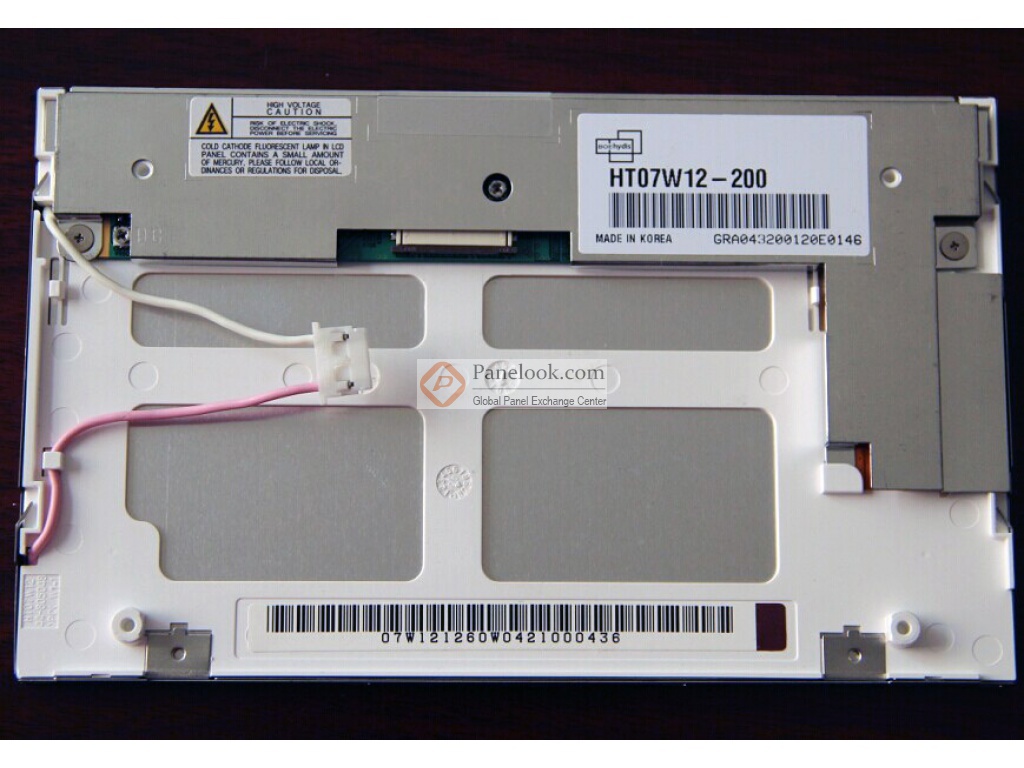

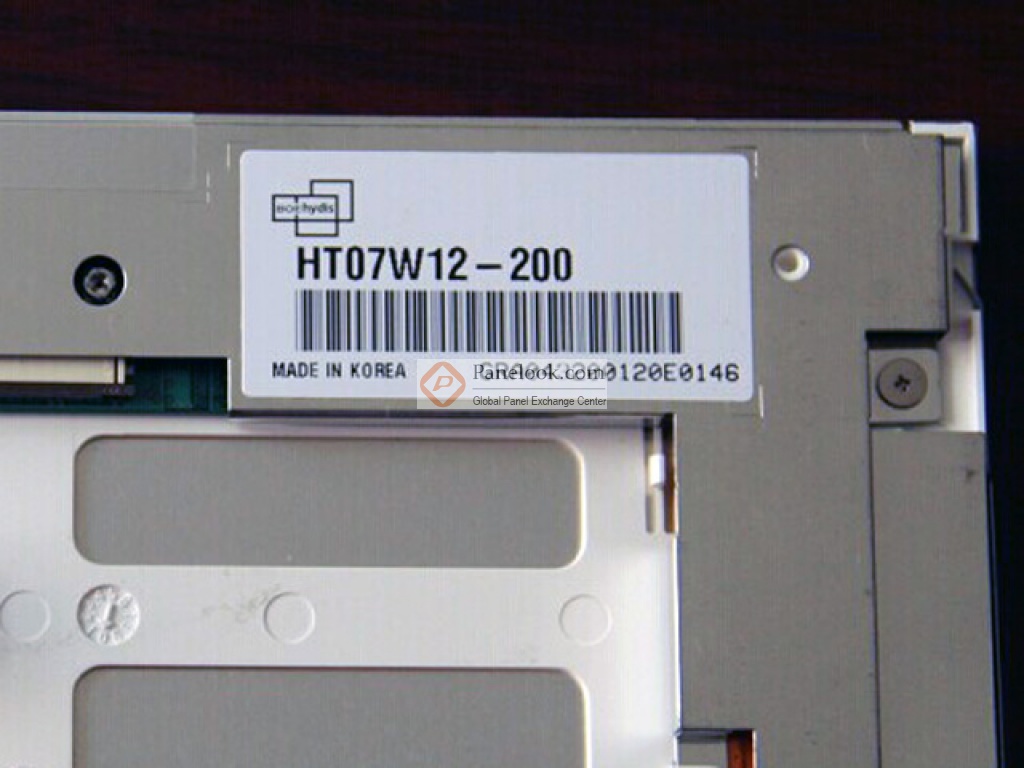

京东方HYDIS液晶模组HT07W12-200图片
京东方HYDIS液晶模组HT07W12-200综述
HT07W12-200是京东方HYDIS (BOE HYDIS)推出的一款7.0吋a-Si TFT-LCD液晶模组产品，它装配有CCFL背光，无背光驱动，无触摸。此产品工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 85°C。它的典型特征屏库总结为: 上/下,左/右翻转显示，表面雾面。基于它的特征屏库推荐此型号应用于车载显示，数码相框，便携式DVD等产品。根据屏库掌握的情报此产品于2003年Q2量产，当前生产状态为已停产。目前此型号在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2011年11月15日对此型号首次建立参数，并于2026年02月06日对参数进行了最后更新。根据京东方HYDIS (BOE HYDIS)于2003年9月24日发布的版本号为Rev.A的产品规格书，HT07W12-200显示分辨率为480(RGB)×234，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为154.08(宽)×87.05(高) mm，外观尺寸为167(宽)×102(高)×12.5(厚) mm，可视尺寸为157.4(宽)×90.4(高) mm，表面处理为雾面，Hard coating，产品净重210g (Max.)。背光方面此产品采用了1 pcs CCFL发光的侧入式光源，光源的使用寿命为30K小时，不含背光驱动。HT07W12-200采用了Analog RGB + Composite Video (NTSC/PAL)信号接口，总共30 pins，采用端子连接，驱屏电压为9.0/5.0/18/-15/-10V (Typ.)(VCOM/VDD/VGH/VGL/VDL)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于HT07W12-200的最新的生产状态信息和技术信息，屏库®建议您咨询京东方HYDIS (BOE HYDIS)。
|
