像素布局
RGB垂直条状
显示区域 268.01(H)×150.68(V) mm外观尺寸 279(H)×167.2(V)×5.1(D) mm
面板重量 250/265g (Typ./Max.)表面处理 雾面，Hard coating (3H)
面板亮度 250 cd/m² (Typ.)对比度 500:1 (Typ.) (TM)
可视角度 80/80/70/80 (Typ.)(CR≥10)  工作模式 TN，常白显示，透射式
视角方向 -反应时间 3/9 (Typ.)(Tr/Td) ms
显示颜色 262K, 50% NTSC触摸屏 无触摸
-
外观样式
厚屏 (PCBA弯折, 厚度≥5.2mm)
光源类型 WLED, 10K小时, 含LED驱动
工作频率 60Hz-
面板应用
- 信号接口
-

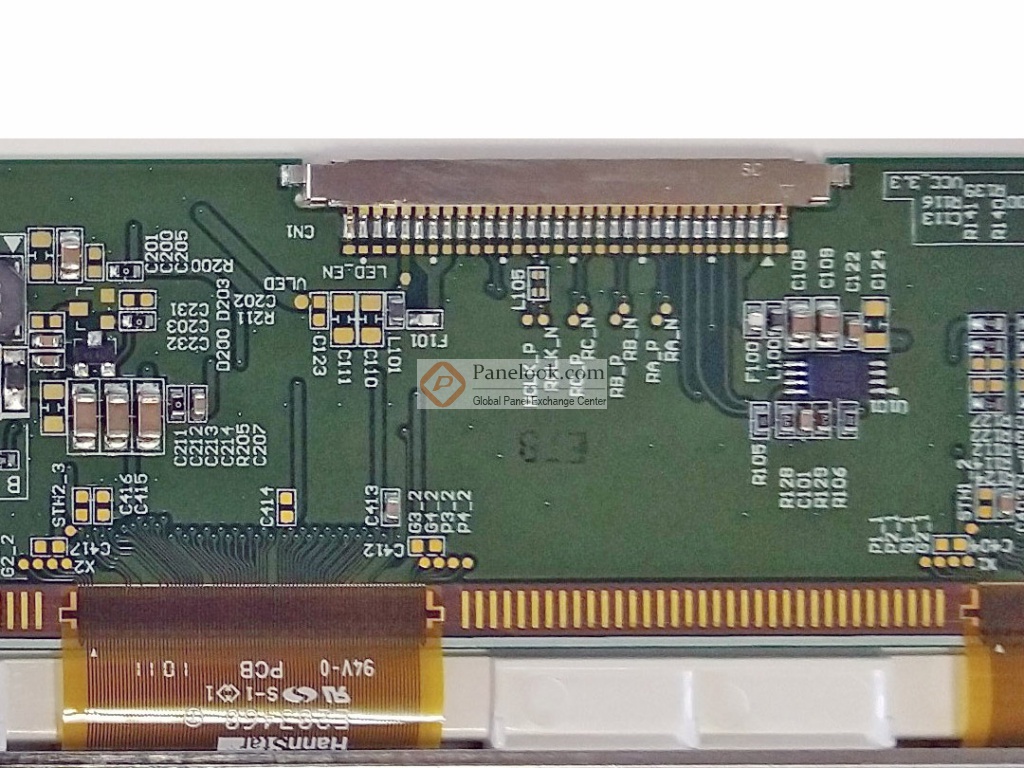

LVDS (1 ch, 6-bit) , 30 pins , 端子
- 工作环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
瀚宇彩晶液晶模组HSD121PHW1-B00规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
HSD121PHW1-B00规格书 |
Formal Rev1.0 |
English |
863.8 K |
27 |
2010-3-25 |
最新 |
|
瀚宇彩晶液晶模组HSD121PHW1-B00验货标准(IIS)
瀚宇彩晶液晶模组HSD121PHW1-B00综述

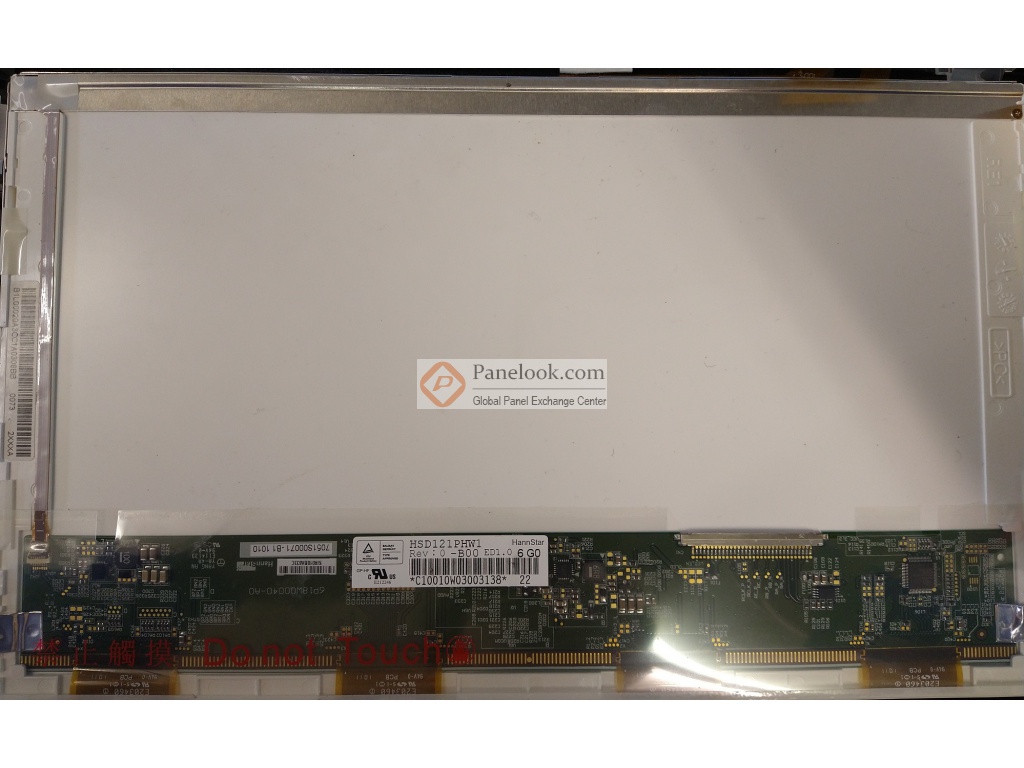

HSD121PHW1-B00是瀚宇彩晶 (HannStar)推出的一款12.1吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。它的典型特征屏库总结为: 白光LED背光，含LED驱动器，表面雾面， Right side connector (rear view)。基于它的特征屏库推荐此型号应用于笔记本等产品。根据屏库掌握的情报此产品于2010年Q1量产，当前生产状态为已停产。目前此型号在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2013年04月01日对此型号首次建立参数，并于2025年11月26日对参数进行了最后更新。根据瀚宇彩晶 (HannStar)于2010年3月25日发布的版本号为Formal Rev1.0的产品规格书，HSD121PHW1-B00显示分辨率为1366(RGB)×768 (WXGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为268.01(宽)×150.68(高) mm，外观尺寸为279(宽)×167.2(高)×5.1(厚) mm，可视尺寸为271.01(宽)×153.48(高) mm，表面处理为雾面，Hard coating (3H)，产品净重250/265g (Typ./Max.)外观样式为厚屏 (PCBA弯折, 厚度≥5.2mm)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为10K小时，含LED驱动。HSD121PHW1-B00采用了LVDS (1 ch, 6-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于HSD121PHW1-B00的最新的生产状态信息和技术信息，屏库®建议您咨询瀚宇彩晶 (HannStar)。
|
