RGB垂直条状
- 显示区域
- 222.72×125.28 mm (H×V)
- 外观尺寸
- 249.4×156.4×5.5 mm (H×V×D)
- 屏幕重量
- 285/300g (Typ./Max.)
- 表面处理
- 雾面
- 屏幕亮度
- 180 cd/m² (Typ.)
- 对比度
- 700:1 (Typ.) [透射]
- 最佳视向
- 6 o'clock
- 光学模式
- TN，常白显示，透射式
- 可视角度
- 80/80/70/80 (Typ.)(CR≥10)
- 响应速度
- 3/9 (Typ.)(Tr/Td) ms
- 颜色数量
- 262K, 50% NTSC
- 适用于
-
- 外观样式
- -
- 背光类型
- WLED, 10K小时, 含LED驱动
- 刷新频率
- 60Hz
- 触摸功能
- 投射电容触摸屏, USB
- 信号系统
- LVDS (1 ch, 6-bit) , 端子 , 40 pins
- 供应电压
- 3.3V (Typ.)
- 最大额定
- 存储温度 -20 ~ 60 °C 工作温度 0 ~ 50 °C
瀚宇彩晶屏幕总成HSD101PFW3-D00-C00规格书
瀚宇彩晶屏幕总成HSD101PFW3-D00-C00验货标准(IIS)

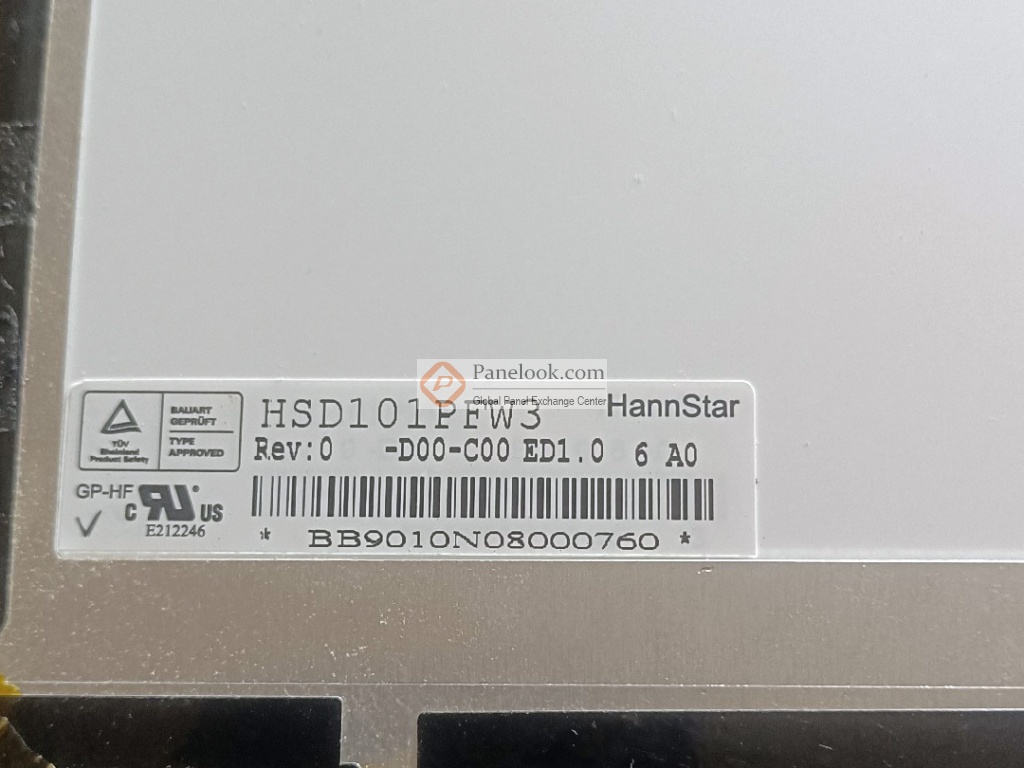

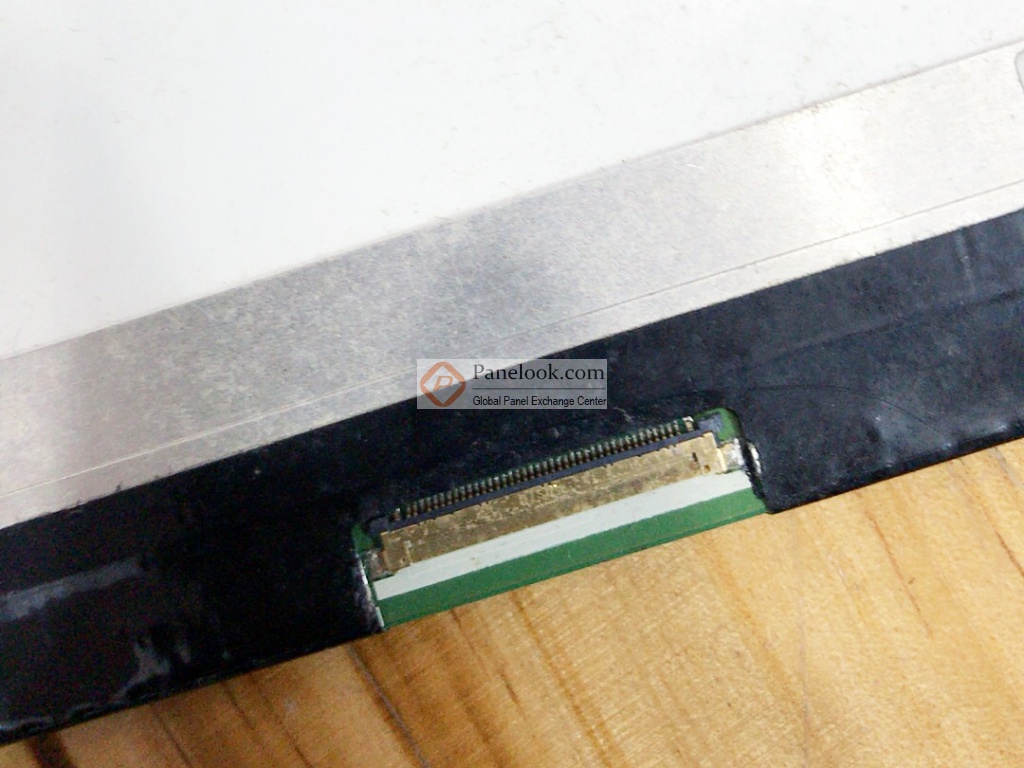

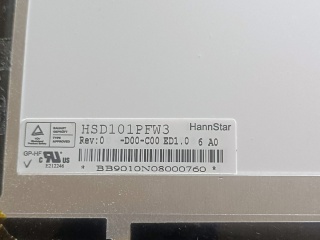

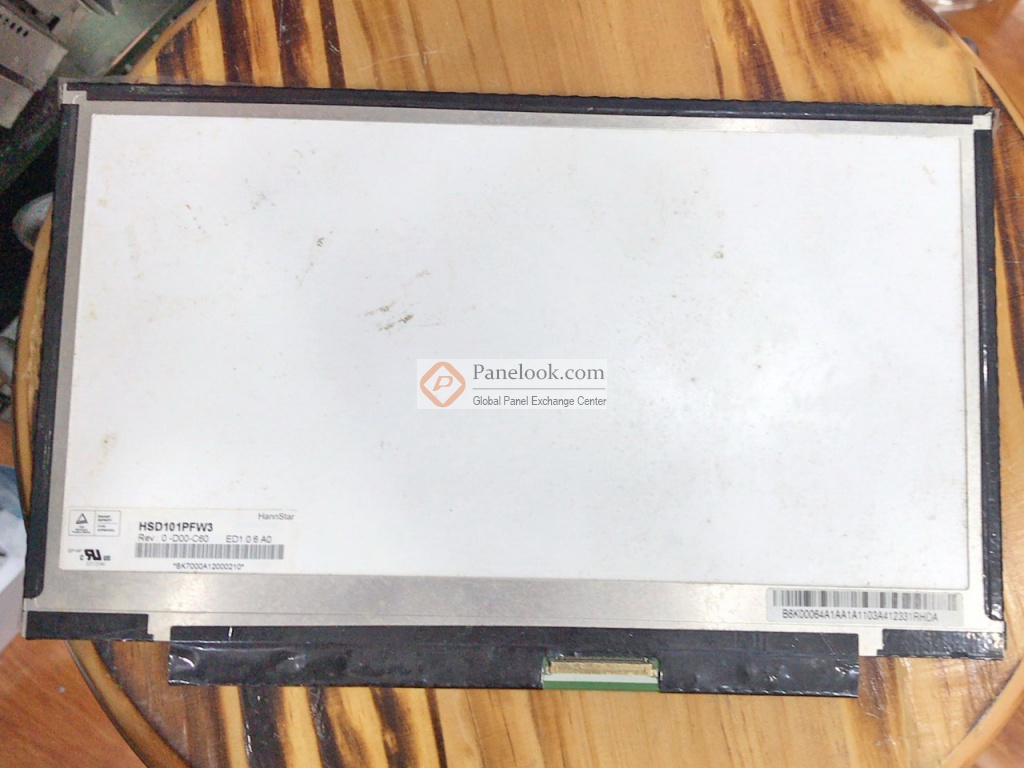

瀚宇彩晶屏幕总成HSD101PFW3-D00-C00图片
瀚宇彩晶屏幕总成HSD101PFW3-D00-C00综述
HSD101PFW3-D00-C00是瀚宇彩晶股份有限公司 (瀚宇彩晶，HannStar) 推出的一款采用a-Si TFT-LCD技术的10.1英寸屏幕总成产品，它装配有WLED背光，含LED驱动背光驱动，投射电容触摸屏。根据瀚宇彩晶 (HannStar)于2010年4月16日发布的版本号为Formal Rev1.0的产品规格书，HSD101PFW3-D00-C00显示分辨率为1024(RGB)×600 (WSVGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为222.72×125.28 (宽×高) mm，可视尺寸为224.12×126.68 (宽×高) mm，外观尺寸为249.4×156.4 (宽×高)×5.5(厚) mm，表面处理为雾面，产品净重285/300g (Typ./Max.)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为10K小时，含LED驱动。HSD101PFW3-D00-C00采用了LVDS (1 ch, 6-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用HSD101PFW3-D00-C00屏幕总成，屏库®建议您向瀚宇彩晶 (HannStar)或其代理商了解关于HSD101PFW3-D00-C00的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2010年Q1量产，当前生产状态为已停产。目前HSD101PFW3-D00-C00在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2013年04月01日对此型号首次建立参数，并于2023年08月12日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。基于它带触摸屏，白光LED背光，含LED驱动器，端子倒装，表面雾面， CABC等特征，此型号推荐使用于上网本。
|
