RGB垂直条状
解析度
1024(RGB)×600, WSVGA, 16:9
- 面板重量
- 265/275g (Typ./Max.)
- 表面处理
- Hard coating (3H)
- 显示亮度
- 500 cd/m² (Typ.)
- 对比度
- 800:1 (Typ.) (透射)
- 推荐视向
- 全视角
- 响应时间
- 25 (Typ.)(Tr+Td) ms
- 可视角度
- 85/85/85/85 (Typ.)(CR≥10)
- 显示模式
- IPS Pro，常黑显示，透射式
- 支持颜色
- 262K/16.7M, 45% NTSC
- 应用产品
-
- 功率消耗
- -
- 光源类型
- 6S7P WLED, 20K小时, 无驱动
- 刷新率
- 60Hz
- 触摸技术
- 无触摸
- 接口类型
-
60 pins LVDS (1 ch, 6/8-bit) , FPC
- 电压供应
- 3.3/12.5/20/-10V (Typ.)(VDD/AVDD/VGH/VGL)
- 应用环境
- 工作温度 -30 ~ 85 °C, 存储温度 -30 ~ 85 °C, 抗振性能 2.9G (28.4 m/s²)
瀚宇彩晶液晶模组HSD101KFW1-C10规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
HSD101KFW1-C10规格书 |
Tentative Rev1.0 |
English |
1.1 M |
27 |
2018-9-27 |
最新 |
|
瀚宇彩晶液晶模组HSD101KFW1-C10验货标准(IIS)
瀚宇彩晶液晶模组HSD101KFW1-C10综述

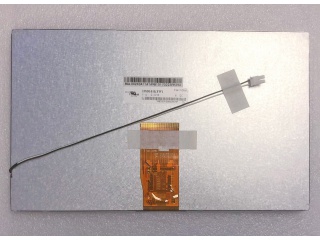

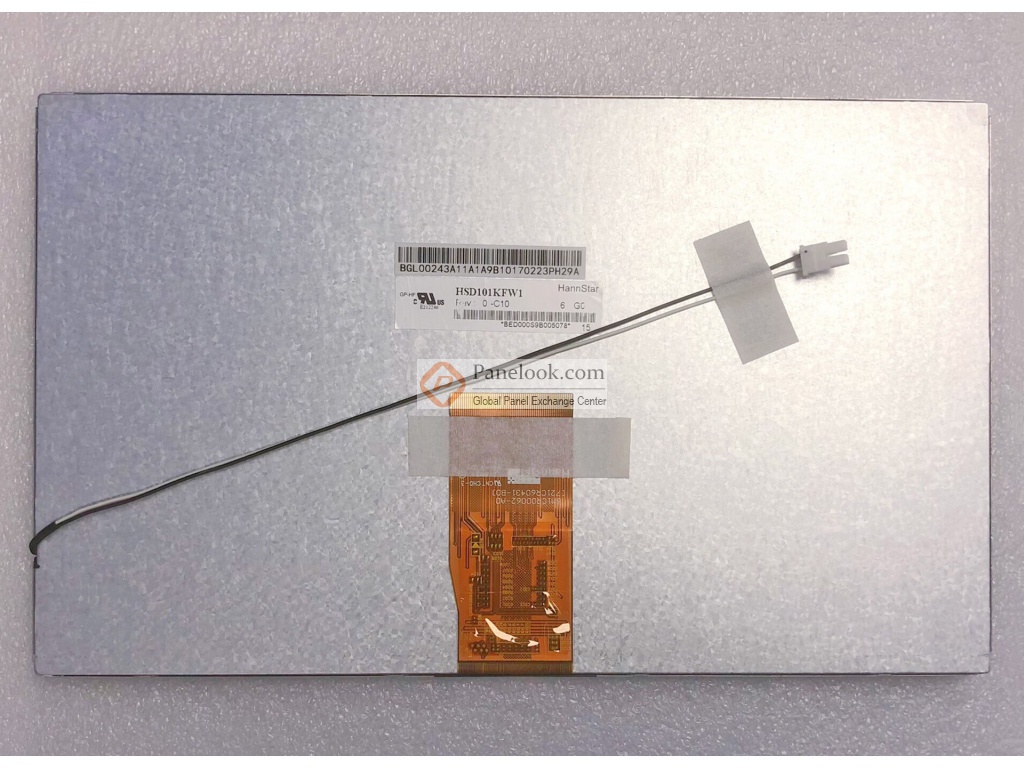

HSD101KFW1-C10是瀚宇彩晶 (HannStar)推出的一款10.1吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。此产品工作温度为 -30 ~ 85°C，存储温度为 -30 ~ 85°C，耐振动性为2.9G (28.4 m/s²)。它的典型特征屏库总结为: 宽温，3G抗震，白光LED背光，上/下,左/右翻转显示，6/8位灰阶可选。基于它的特征屏库推荐此型号应用于车载显示等产品。根据屏库掌握的情报此产品于2018年Q4量产，当前生产状态为已停产。目前此型号在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2021年06月25日对此型号首次建立参数，并于2025年07月22日对参数进行了最后更新。根据瀚宇彩晶 (HannStar)于2018年9月27日发布的版本号为Tentative Rev1.0的产品规格书，HSD101KFW1-C10显示分辨率为1024(RGB)×600 (WSVGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为222.72(宽)×125.28(高) mm，外观尺寸为235(宽)×143(高)×6.3(厚) mm，可视尺寸为226(宽)×128.5(高) mm，表面处理为Hard coating (3H)，产品净重265/275g (Typ./Max.)。背光方面此产品采用了6S7P WLED发光的侧入式光源，光源的使用寿命为20K小时，不含背光驱动。HSD101KFW1-C10采用了LVDS (1 ch, 6/8-bit)信号接口，总共60 pins，采用FPC连接，驱屏电压为3.3/12.5/20/-10V (Typ.)(VDD/AVDD/VGH/VGL)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于HSD101KFW1-C10的最新的生产状态信息和技术信息，屏库®建议您咨询瀚宇彩晶 (HannStar)。
|
