| 制造商 | 瀚宇彩晶 (HannStar) | 型号 | HSD101JFW1-C11 |
|---|---|---|---|
| 对角尺寸 | 10.1英寸 | 类型 | a-Si TFT-LCD, 液晶模组 |
| 显示区域 | 222.72(W)×125.28(H) mm | 外观尺寸 | 235(W)×143(H)×6.3(D) mm |
| 像素排列 | RGB垂直条状 | 解析度 | 1024(RGB)×600, WSVGA, 16:9 |
| 面板重量 | 265/275g (Typ./Max.) | 表面处理 | Hard coating (3H) |
| 显示亮度 | 500 cd/m² (Typ.) | 对比度 | 800:1 (Typ.) (透射) |
| 推荐视向 | 全视角 | 响应时间 | 25 (Typ.)(Tr+Td) ms |
| 可视角度 | 85/85/85/85 (Typ.)(CR≥10)  |
显示模式 | IPS Pro，常黑显示，透反射式 |
| 支持颜色 | 16.2M, 45% NTSC | 应用产品 | |
| 功率消耗 | - | 光源类型 | 6S7P WLED, 20K小时, 无驱动 |
| 刷新率 | 60Hz | 触摸技术 | 无触摸 |
| 接口类型 | 60 pins LVDS (1 ch, 8-bit) , FPC | ||
| 电压供应 | 3.3/12.5/20/-10V (Typ.)(VDD/AVDD/VGH/VGL) | ||
| 应用环境 | 工作温度 -30 ~ 85 °C , 存储温度 -30 ~ 85 °C , 抗振性能 2.9G (28.4 m/s²) | ||
深圳市
嘉兴市
深圳市
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
HSD101JFW1-C11规格书 | Rev1.0 | English | 1.2 M | 26 | 2019-10-16 | 最新 |
| IIS对应检验产品 | 原厂等级 (坏点数量) | MURA判定 | 通用等级 | 版本号 | 原厂发布日期 | ||
|
4~13.99 Automotive MDL | VIP会员可看 |
VIP会员可看 | A+ Grade | Rev1.0 | 2017-1-1 | IIS下载 |

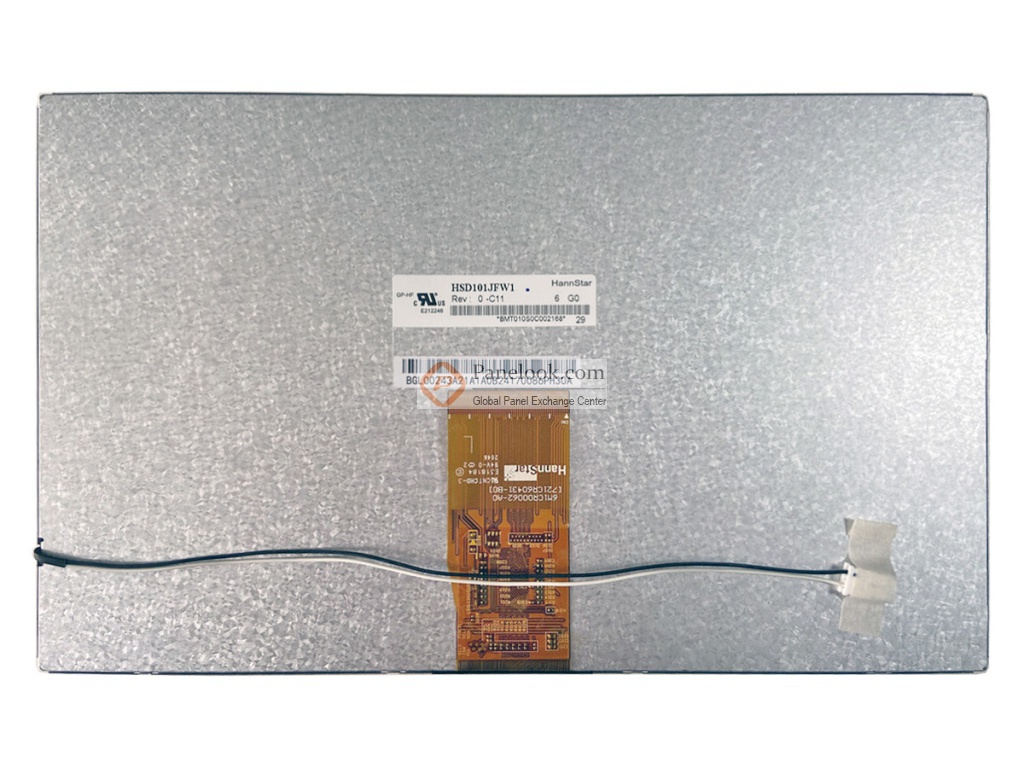

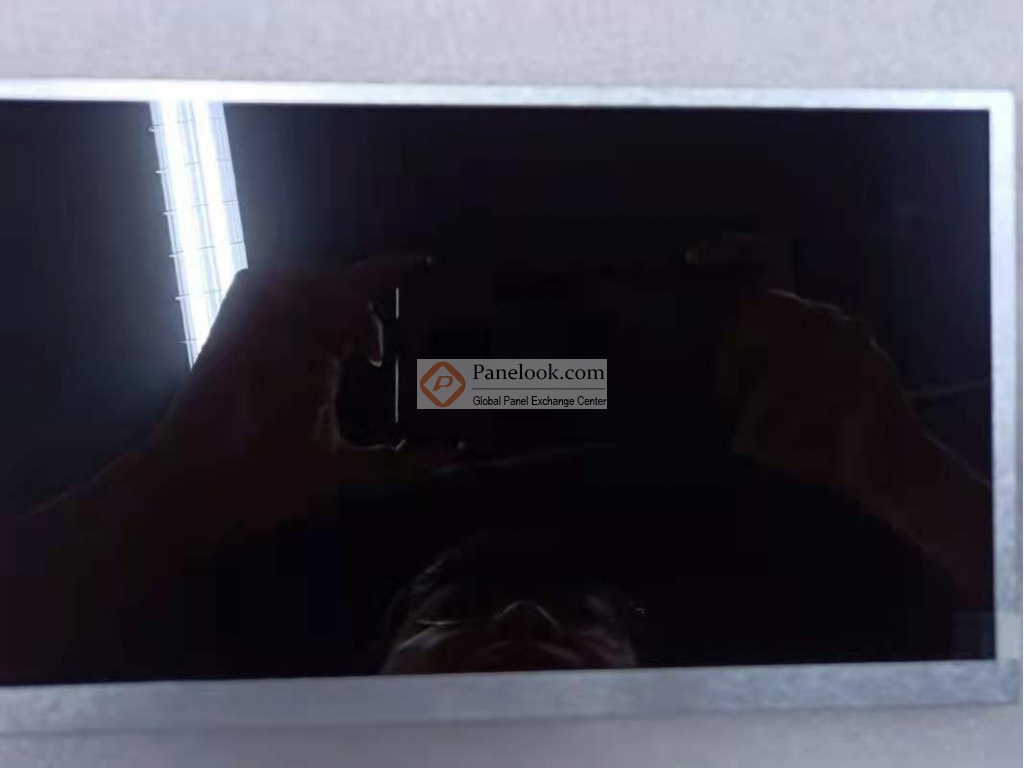

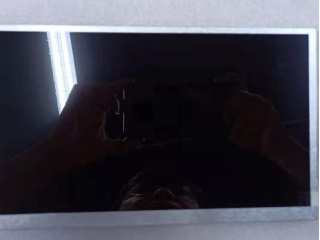

HSD101JFW1-C11是瀚宇彩晶 (HannStar)推出的一款10.1吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。此产品工作温度为 -30 ~ 85°C，存储温度为 -30 ~ 85°C，耐振动性为2.9G (28.4 m/s²)。它的典型特征屏库总结为: 宽温，3G抗震，半透射半反射式，白光LED背光，上/下,左/右翻转显示。基于它的特征屏库推荐此型号应用于车载显示等产品。根据屏库掌握的情报此产品于2020年Q1量产，当前生产状态为量产中。目前此型号在屏库上有2条现货信息、4家供应商信息，交易氛围活跃。屏库于2021年04月16日对此型号首次建立参数，并于2025年07月22日对参数进行了最后更新。根据瀚宇彩晶 (HannStar)于2019年10月16日发布的版本号为Rev1.0的产品规格书，HSD101JFW1-C11显示分辨率为1024(RGB)×600 (WSVGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为222.72(宽)×125.28(高) mm，外观尺寸为235(宽)×143(高)×6.3(厚) mm，可视尺寸为226(宽)×128.5(高) mm，表面处理为Hard coating (3H)，产品净重265/275g (Typ./Max.)。背光方面此产品采用了6S7P WLED发光的侧入式光源，光源的使用寿命为20K小时，不含背光驱动。HSD101JFW1-C11采用了LVDS (1 ch, 8-bit)信号接口，总共60 pins，采用FPC连接，驱屏电压为3.3/12.5/20/-10V (Typ.)(VDD/AVDD/VGH/VGL)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于HSD101JFW1-C11的最新的生产状态信息和技术信息，屏库®建议您咨询瀚宇彩晶 (HannStar)。
