瀚宇彩晶液晶模组HSD090JFW1-A02主要参数

现货数量
900片
长期卖家
2个
求购数量
暂无
生产状态
量产中

客户发样
2019,Q4
开始量产
2020,Q1
最后下单
--
最后出货
--

生产信息仅供参考，请与原厂或代理商确认。

面板品牌	瀚宇彩晶 (HannStar)	面板型号	HSD090JFW1-A02
面板尺寸	9.0英寸	面板类型	a-Si TFT-LCD, 液晶模组
像素数量	1024(RGB)×600, WSVGA, 17:10	像素布局	RGB垂直条状
显示区域	196.608(H)×114.15(V) mm	外观尺寸	211.1(H)×126.5(V)×7.1(D) mm
面板重量	226g (Typ.)	表面处理	雾面，Hard coating (3H)
面板亮度	500 cd/m² (Typ.)	对比度	800:1 (Typ.) (TM)
可视角度	85/85/85/85 (Typ.)(CR≥10)	工作模式	IPS Pro，常黑显示，透射式
视角方向	全视角	反应时间	17/18 (Typ.)(Tr/Td) ms
功率消耗	-	光源类型	3S13P WLED, 15K小时, 无驱动
显示颜色	16.2M, 50% NTSC	触摸屏	无触摸
工作频率	60Hz	面板应用
信号接口	LVDS (1 ch, 8-bit) , 40 pins , FPC
驱屏电压	3.3/12.5/23/-10V (Typ.)(VDD/AVDD/VGH/VGL)
工作环境	工作温度 -20 ~ 70 °C, 存储温度 -30 ~ 80 °C, 耐振动性 2.9G (28.4 m/s²)

共1条现货>>

瀚宇彩晶液晶模组HSD090JFW1-A02 VIP卖家现货

嘉亨（深圳）光电科技有限公司

第10年

瀚宇彩晶液晶模组HSD090JFW1-A02规格书

	规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
	HSD090JFW1-A02规格书	Rev1.0	English	1.1 M	25	2019-10-18	最新	付费下载

瀚宇彩晶液晶模组HSD090JFW1-A02验货标准(IIS)

	IIS对应检验产品	原厂等级 (坏点数量)	MURA判定	通用等级	版本号	原厂发布日期
	4~13.99 Automotive MDL	VIP会员可看	VIP会员可看	A+ Grade	Rev1.0	2017-1-1	IIS下载

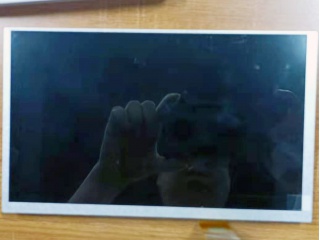

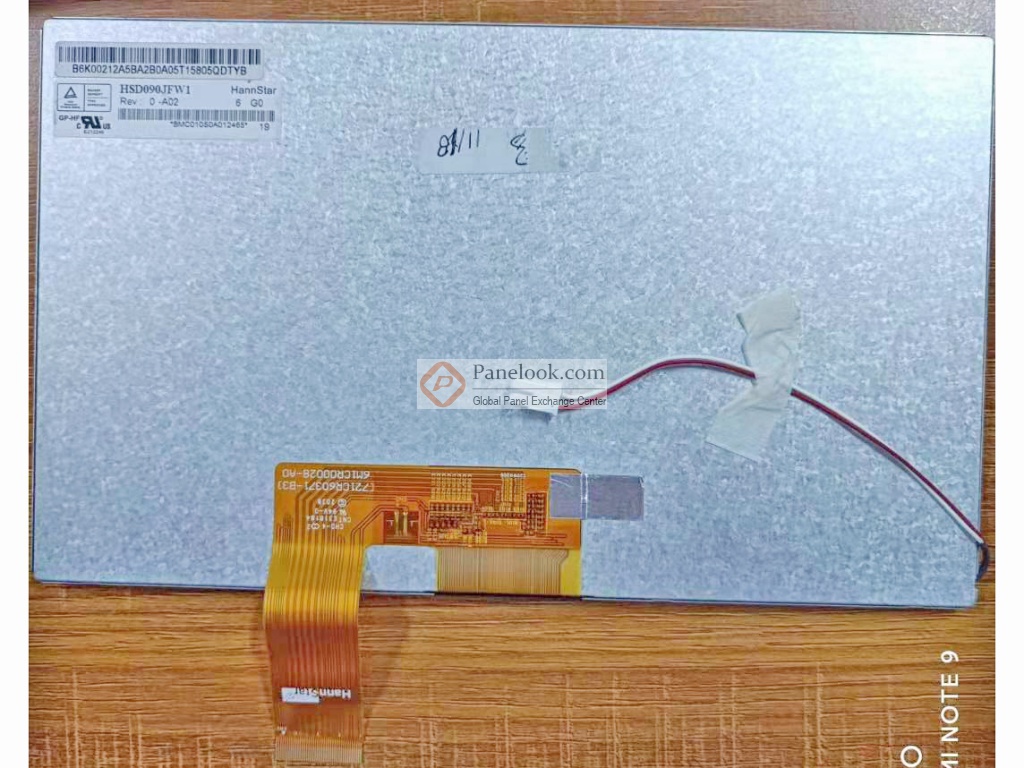

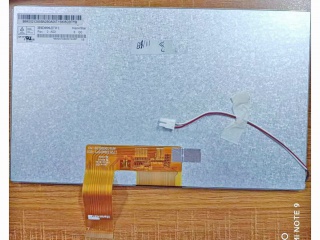

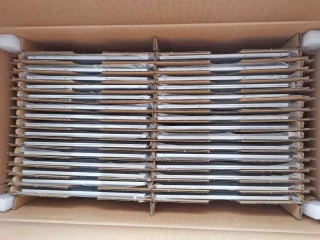

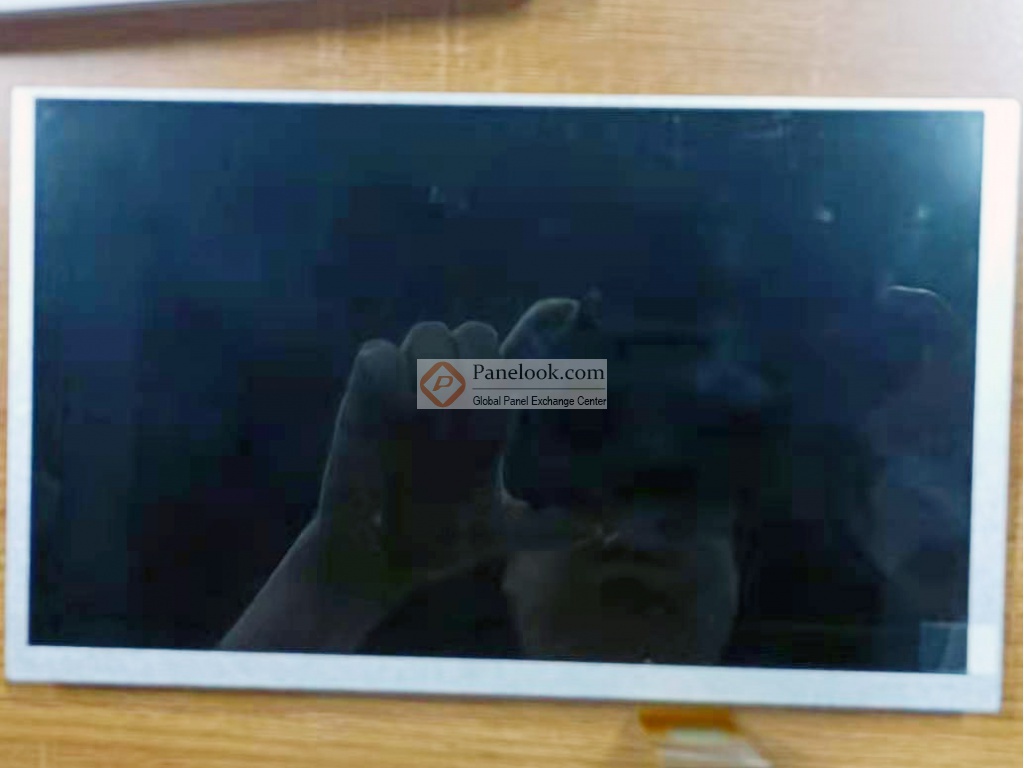

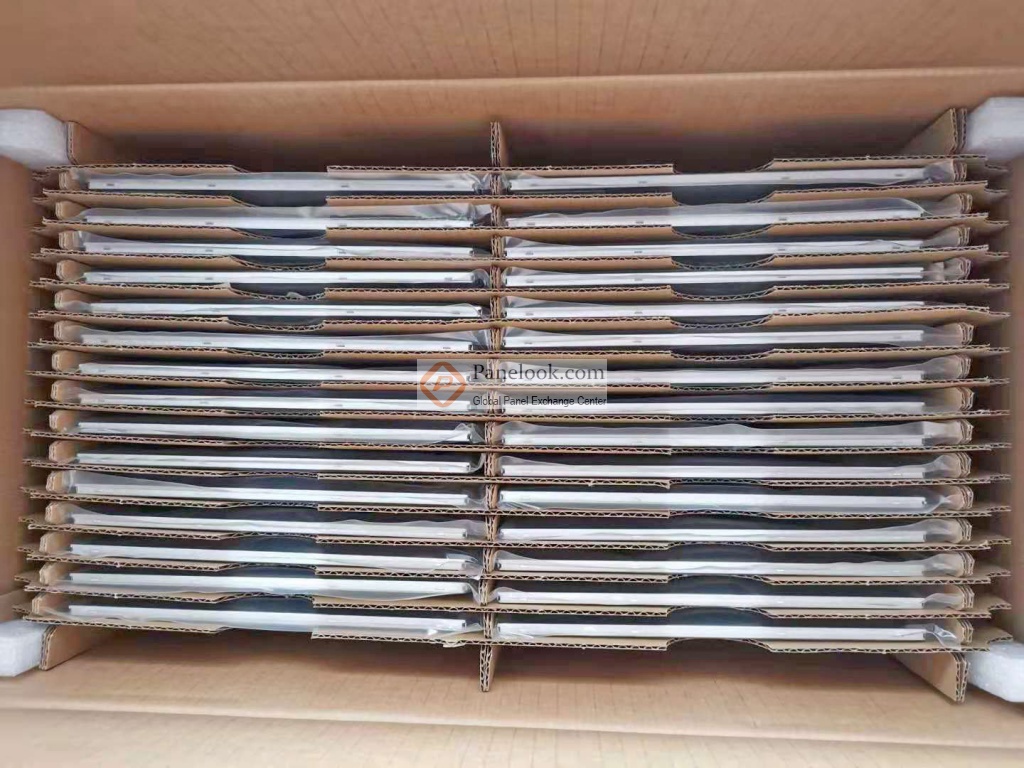

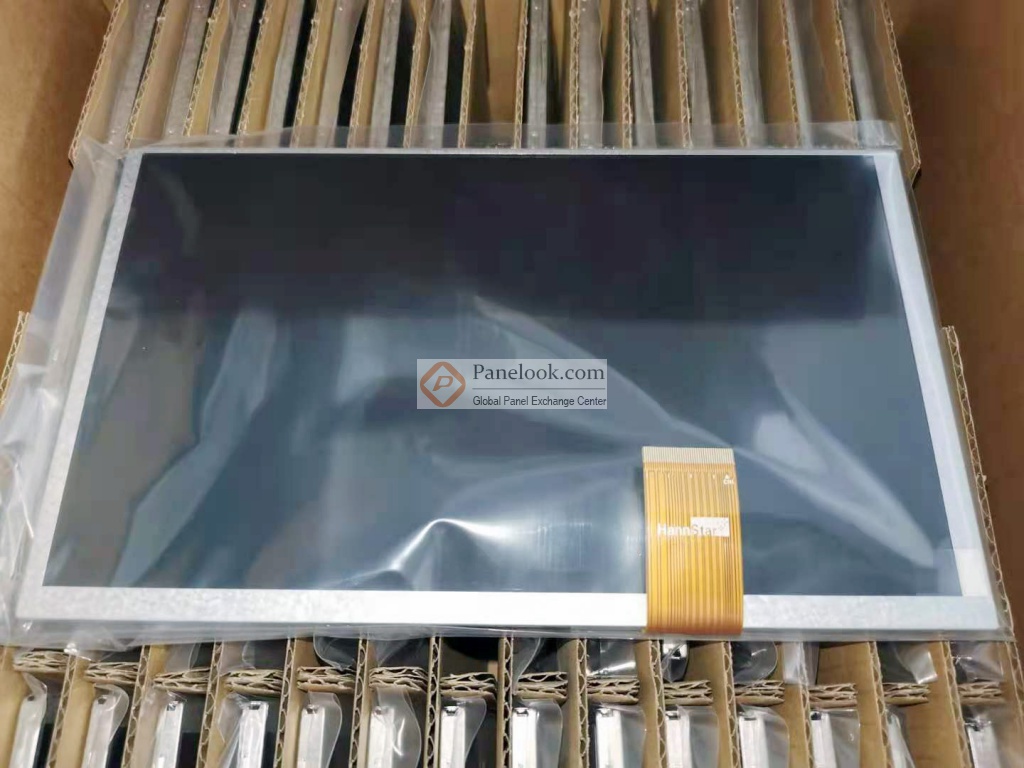

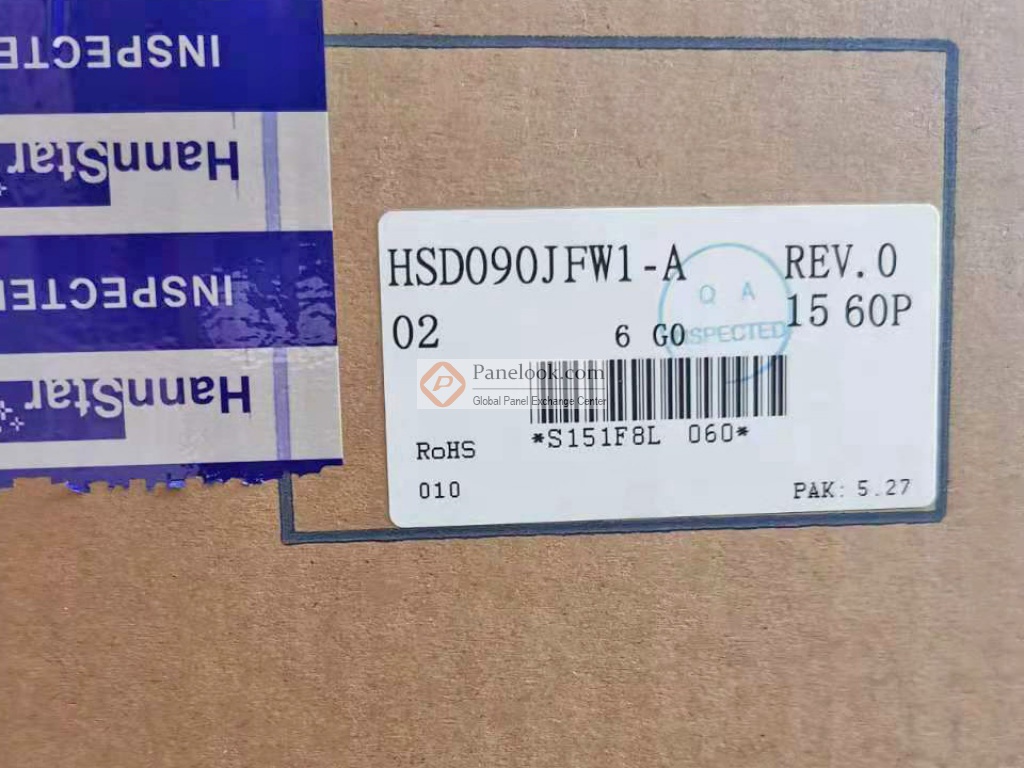

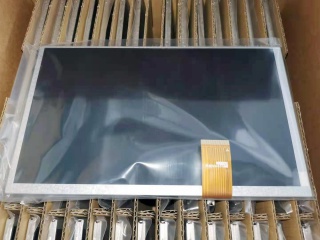

瀚宇彩晶液晶模组HSD090JFW1-A02图片

瀚宇彩晶液晶模组HSD090JFW1-A02摘要

HSD090JFW1-A02是瀚宇彩晶股份有限公司 (瀚宇彩晶，HannStar) 推出的一款采用a-Si TFT-LCD技术的9.0英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。根据瀚宇彩晶 (HannStar)于2019年10月18日发布的版本号为Rev1.0的产品规格书，HSD090JFW1-A02显示分辨率为1024(RGB)×600 (WSVGA)，宽高比为17:10 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为196.608×114.15 (宽×高) mm，可视尺寸为200.01×117.55 (宽×高) mm，外观尺寸为211.1×126.5 (宽×高)×7.1(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重226g (Typ.)。背光方面此产品采用了3S13P WLED发光的侧入式光源，光源的使用寿命为15K小时，不含背光驱动。HSD090JFW1-A02采用了LVDS (1 ch, 8-bit)信号接口，总共40 pins，采用FPC连接，驱屏电压为3.3/12.5/23/-10V (Typ.)(VDD/AVDD/VGH/VGL)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用HSD090JFW1-A02液晶模组，屏库®建议您向瀚宇彩晶 (HannStar)或其代理商了解关于HSD090JFW1-A02的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2020年Q1量产，当前生产状态为量产中。目前HSD090JFW1-A02在屏库上有1条现货信息、2家供应商信息，交易氛围清淡。屏库于2021年04月16日对此型号首次建立参数，并于2025年07月22日对参数进行了最后更新。它的工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C，耐振动性为2.9G (28.4 m/s²)。基于它3G抗震，白光LED背光，上/下,左/右翻转显示，表面雾面等特征，此型号推荐使用于车载显示。
