瀚宇彩晶液晶模组HSD080IDW1-C01主要参数

现货数量
1600片
长期卖家
5个
求购数量
暂无
生产状态
量产中

客户发样
--
开始量产
2011,Q1
最后下单
--
最后出货
--

生产信息仅供参考，请与原厂或代理商确认。

面板品牌
瀚宇彩晶 (HannStar)
面板型号
HSD080IDW1-C01

面板尺寸
8.0英寸
面板类型
a-Si TFT-LCD, 液晶模组

像素数量
800(RGB)×480, WVGA, 16:9
像素布局
RGB垂直条状

显示区域
176.64(H)×99.36(V) mm
外观尺寸
192.8(H)×116.9(V)×6.92(D) mm

面板重量
215g (Typ.)
表面处理
雾面，Hard coating (3H)

面板亮度
450 cd/m² (Typ.)
对比度
500:1 (Min.) (TM)

可视角度
75/75/60/70 (Typ.)(CR≥10)
工作模式
TN，常白显示，透射式

视角方向
6 o'clock
反应时间
5/20 (Typ.)(Tr/Td) ms

显示颜色
262K/16.2M, 50% NTSC
触摸屏
无触摸

功率消耗
-
光源类型
3S10P WLED, 20K小时, 无驱动

工作频率
60Hz
面板应用

信号接口
TTL (1 ch, 6/8-bit) , 60 pins , FPC

驱屏电压
3.3/9.7/15.0/-9V (VCC/AVDD/VGH/VHL)

工作环境
工作温度 -20 ~ 70 °C, 存储温度 -30 ~ 80 °C, 耐振动性 2.9G (28.4 m/s²)

共2条现货>>

瀚宇彩晶液晶模组HSD080IDW1-C01 VIP卖家现货

深圳市荣超光电科技有限公司

第6年

共5个供应商>>

瀚宇彩晶液晶模组HSD080IDW1-C01 VIP供应商

上海沐泽信息技术有限公司

第11年

HSD080IDW1-C01 长期供应贸易

上海市

深圳市路为科技有限公司

第6年

HSD080IDW1-C01 长期供应贸易

深圳市

深圳市湾玺智能科技有限公司

第3年

HSD080IDW1-C01 长期供应代理经销

深圳市

勁元企業有限公司

第1年

HSD080IDW1-C01 长期供应贸易

中国台湾

瀚宇彩晶液晶模组HSD080IDW1-C01规格书

规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
HSD080IDW1-C01规格书	Formal Rev3.2	English	879.1 K	28	2013-1-30	最新	付费下载
HSD080IDW1-C01规格书	Formal Rev1.0	English	808.7 K	26	2011-5-2		付费下载
HSD080IDW1-C01规格书	Formal Rev1.0	English	792 K	26	2011-5-16		付费下载
HSD080IDW1-C01规格书	Formal 20111021	English	868.2 K	28	2011-10-21		付费下载
HSD080IDW1-C01规格书	Formal Rev1.0	English	517.5 K	26	2011-1-7		付费下载

瀚宇彩晶液晶模组HSD080IDW1-C01验货标准(IIS)

IIS对应检验产品	原厂等级 (坏点数量)	MURA判定	通用等级	版本号	原厂发布日期
4~13.99" Automotive MDL Series	VIP会员可看	VIP会员可看	A Grade	Rev1.0	2019-1-31	IIS下载
4~13.99" Automotive MDL Series	VIP会员可看	VIP会员可看	A Grade	Rev1.0	2018-10-18	IIS下载
4~13.99 Automotive MDL	VIP会员可看	VIP会员可看	A+ Grade	Rev1.0	2017-1-1	IIS下载
4~13.99" Automotive MDL Series	VIP会员可看	VIP会员可看	A Grade	Rev1.0	2017-1-1	IIS下载
4~28" TN Type	VIP会员可看	VIP会员可看		Rev8.0	2015-5-29	IIS下载
8" WVGA (MDL) Series	VIP会员可看	VIP会员可看	B Grade	Rev1.0	2010-8-4	IIS下载
4.3~9-inch (MDL)	VIP会员可看	VIP会员可看	B Grade	Rev1.0	2010-4-28	IIS下载
8" WVGA (MDL) Series	VIP会员可看	VIP会员可看	A- Grade	Rev1.0	2009-3-5	IIS下载

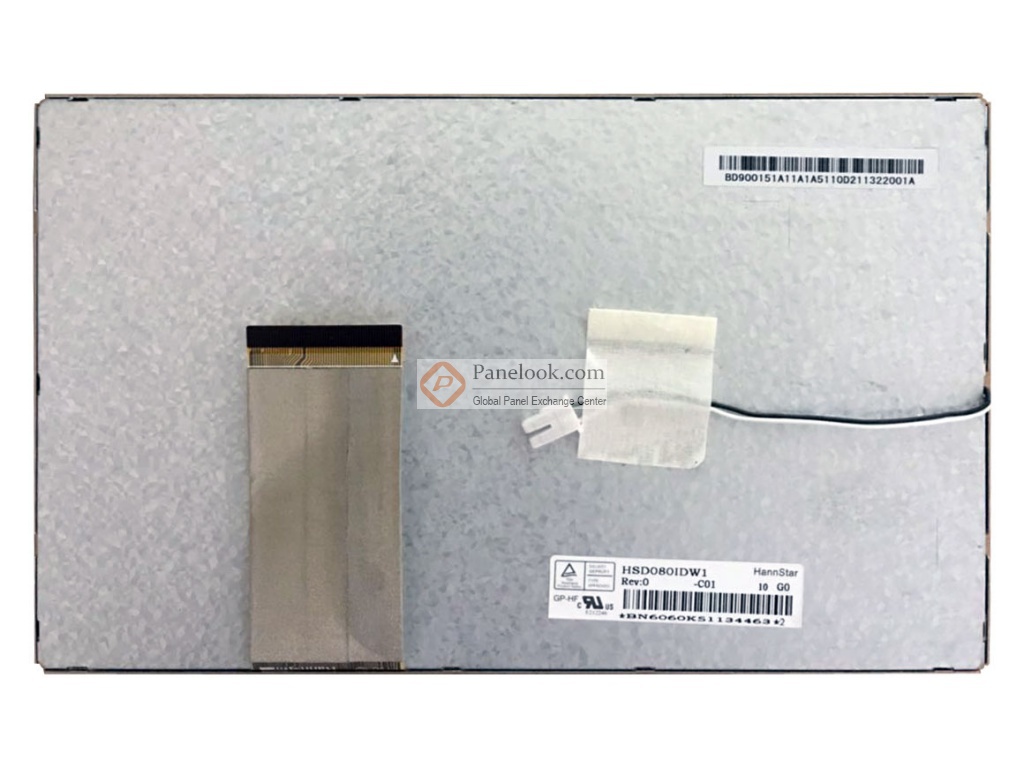

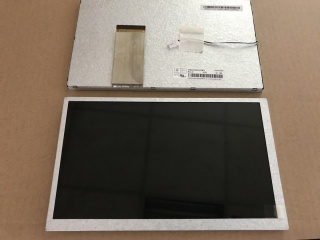

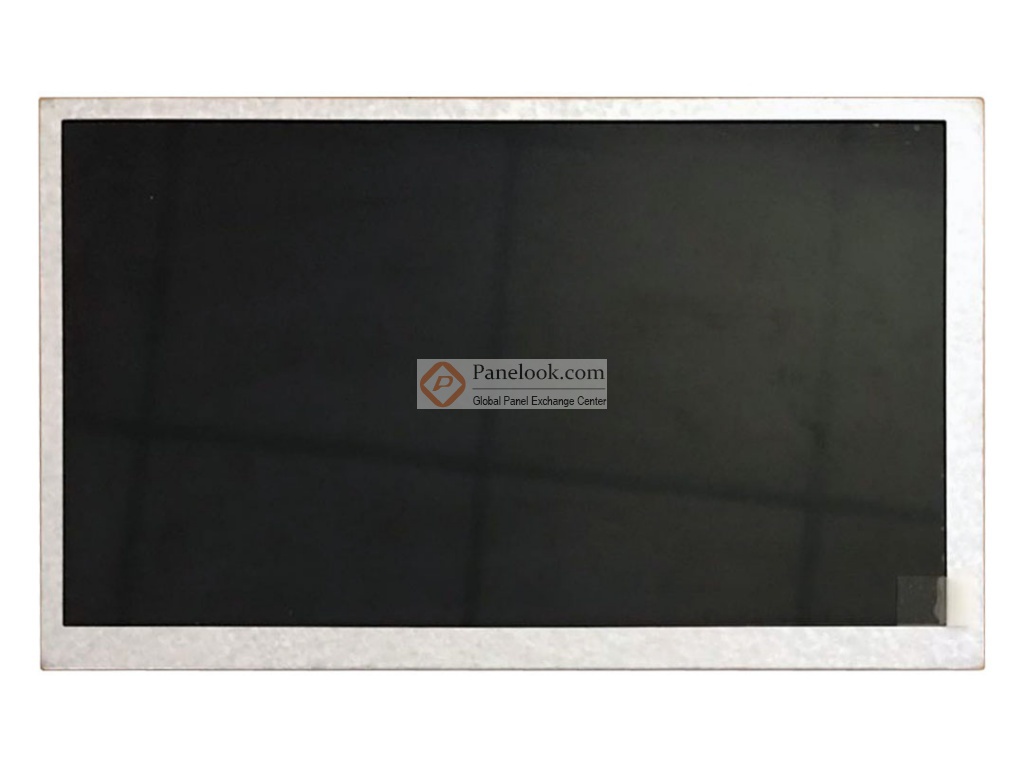

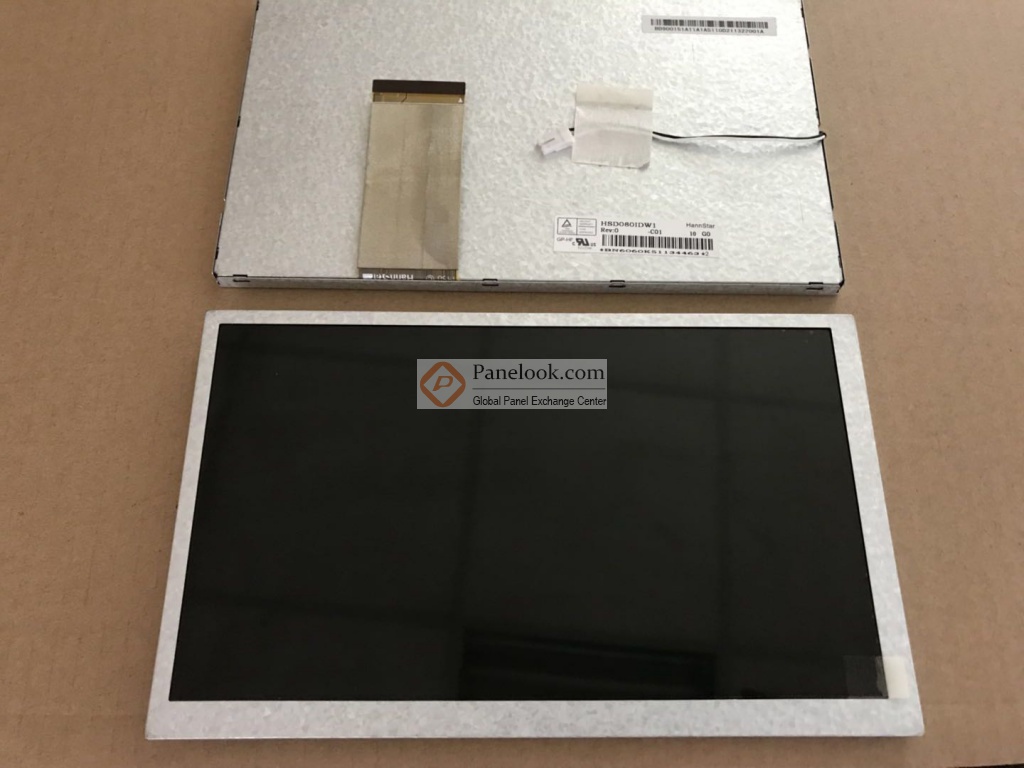

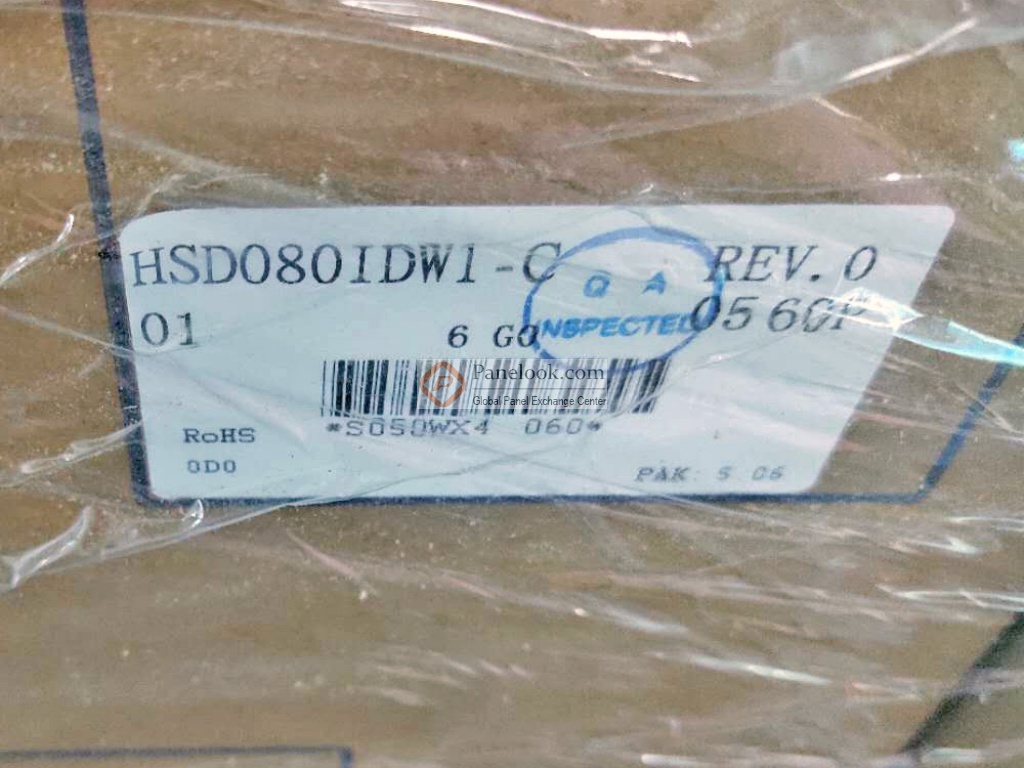

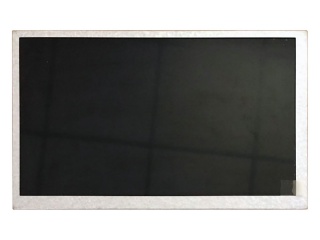

瀚宇彩晶液晶模组HSD080IDW1-C01图片

瀚宇彩晶液晶模组HSD080IDW1-C01摘要

HSD080IDW1-C01是瀚宇彩晶 (HannStar)推出的一款8.0吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。此产品工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C，耐振动性为2.9G (28.4 m/s²)。它的典型特征屏库总结为: 3G抗震，白光LED背光，上/下,左/右翻转显示，6/8位灰阶可选，表面雾面， DE/SYNC mode selectable。基于它的特征屏库推荐此型号应用于车载显示等产品。根据屏库掌握的情报此产品于2011年Q1量产，当前生产状态为量产中。目前此型号在屏库上有2条现货信息、5家供应商信息，交易氛围活跃。屏库于2013年04月09日对此型号首次建立参数，并于2025年07月22日对参数进行了最后更新。根据瀚宇彩晶 (HannStar)于2013年1月30日发布的版本号为Formal Rev3.2的产品规格书，HSD080IDW1-C01显示分辨率为800(RGB)×480 (WVGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为176.64(宽)×99.36(高) mm，外观尺寸为192.8(宽)×116.9(高)×6.92(厚) mm，可视尺寸为180.1(宽)×103.4(高) mm，表面处理为雾面，Hard coating (3H)，产品净重215g (Typ.)。背光方面此产品采用了3S10P WLED发光的侧入式光源，光源的使用寿命为20K小时，不含背光驱动。HSD080IDW1-C01采用了TTL (1 ch, 6/8-bit)信号接口，总共60 pins，采用FPC连接，驱屏电压为3.3/9.7/15.0/-9V (VCC/AVDD/VGH/VHL)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于HSD080IDW1-C01的最新的生产状态信息和技术信息，屏库®建议您咨询瀚宇彩晶 (HannStar)。
