| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
HJ101NA-02A规格书 | Pre Ver02 | English | 1 M | 23 | 2012-3-12 | 最新 | |
|
|
HJ101NA-02A规格书 | Pre Ver01 | English | 848.1 K | 23 | 2011-10-28 |
| IIS对应检验产品 | 原厂等级 (坏点数量) | MURA判定 | 通用等级 | 版本号 | 原厂发布日期 | ||
|
7.1~12 TFT-LCM | VIP会员可看 |
VIP会员可看 | A Grade | Ver:03 | 2012-9-21 | IIS下载 |
|
7.1~12 TFT-LCM | VIP会员可看 |
VIP会员可看 | A Grade | Ver:03 | 2012-7-22 | IIS下载 |
|
7.1~12 TFT-LCM | VIP会员可看 |
VIP会员可看 | A Grade | Ver:03 | 2012-4-12 | IIS下载 |
|
7.0~12” TFT-LCM | VIP会员可看 |
VIP会员可看 | A Grade | Ver.03 | 2011-12-27 | IIS下载 |
|
7.1~12 TFT-LCM | VIP会员可看 |
VIP会员可看 | A Grade | Ver:03 | 2010-7-29 | IIS下载 |

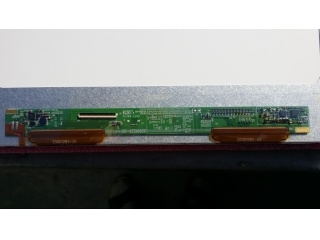

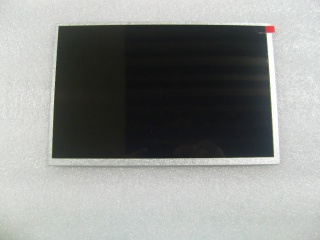

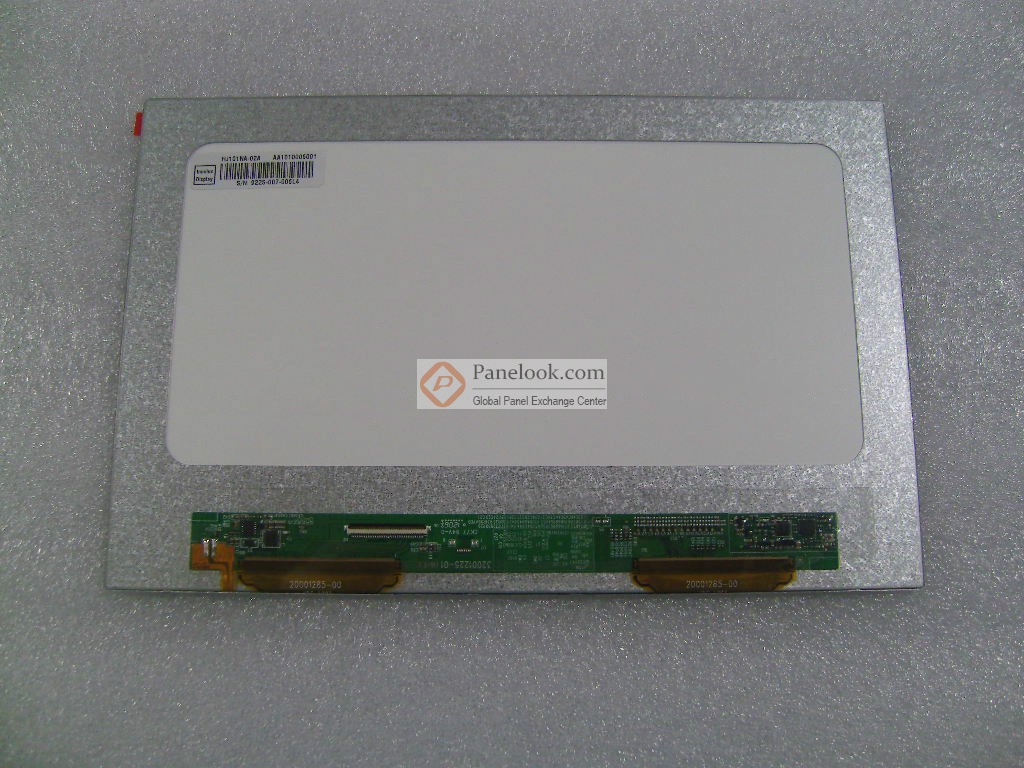

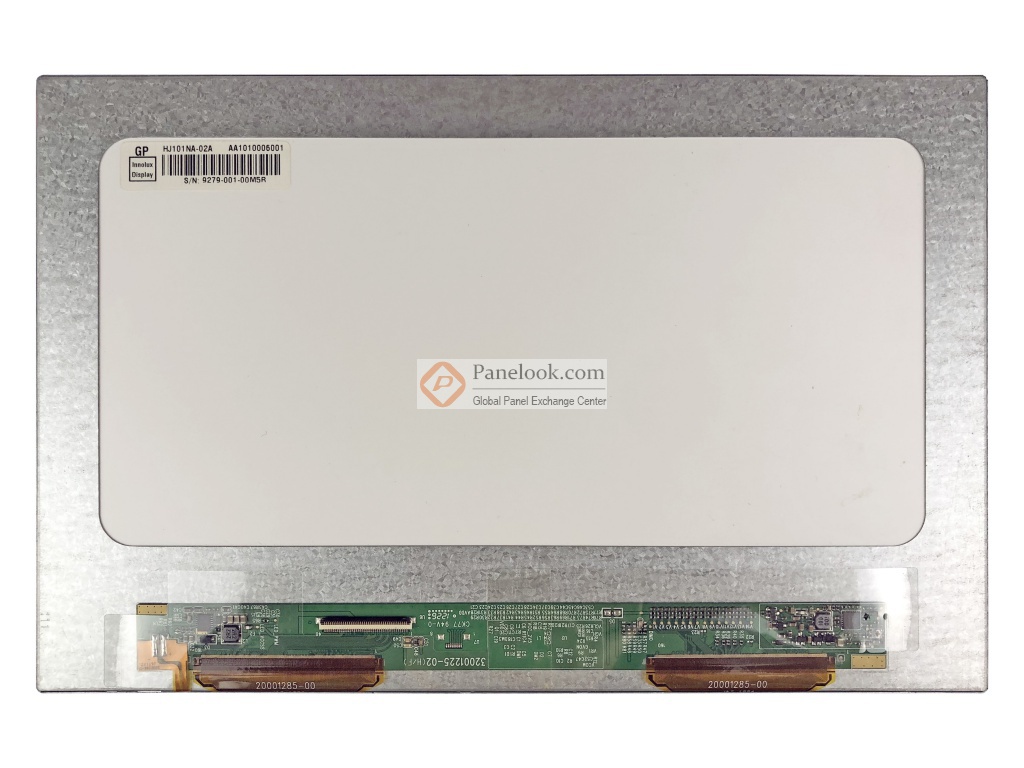

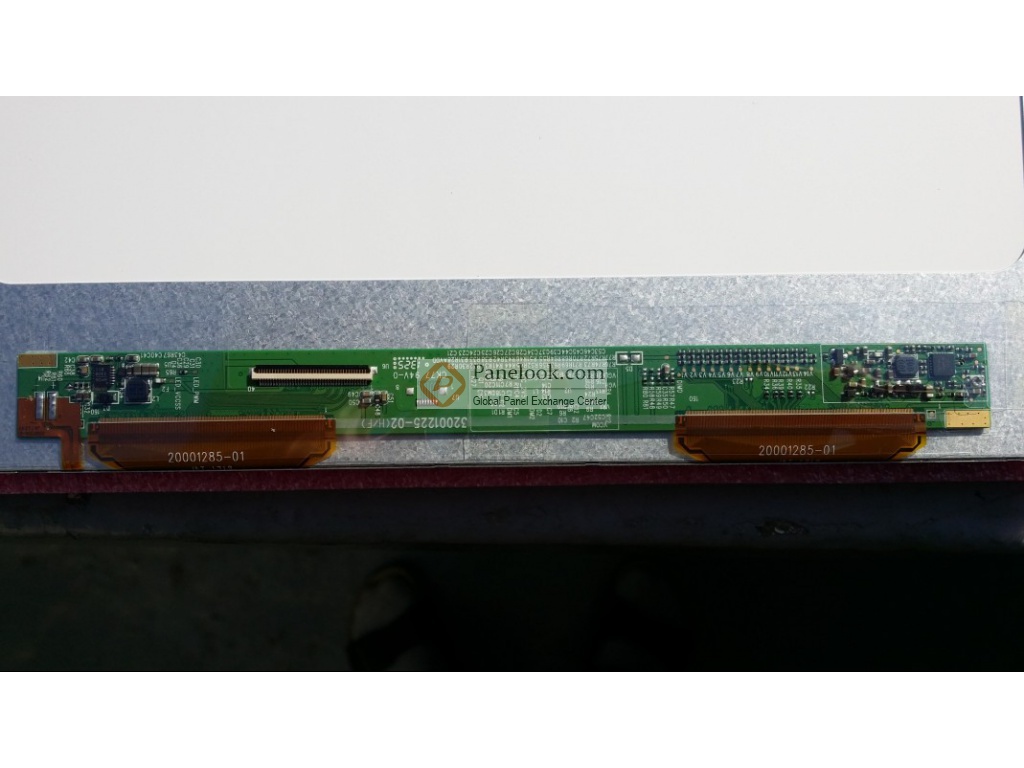

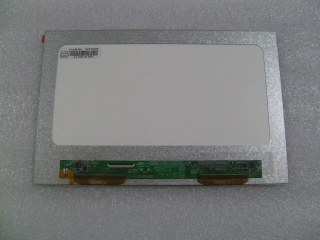

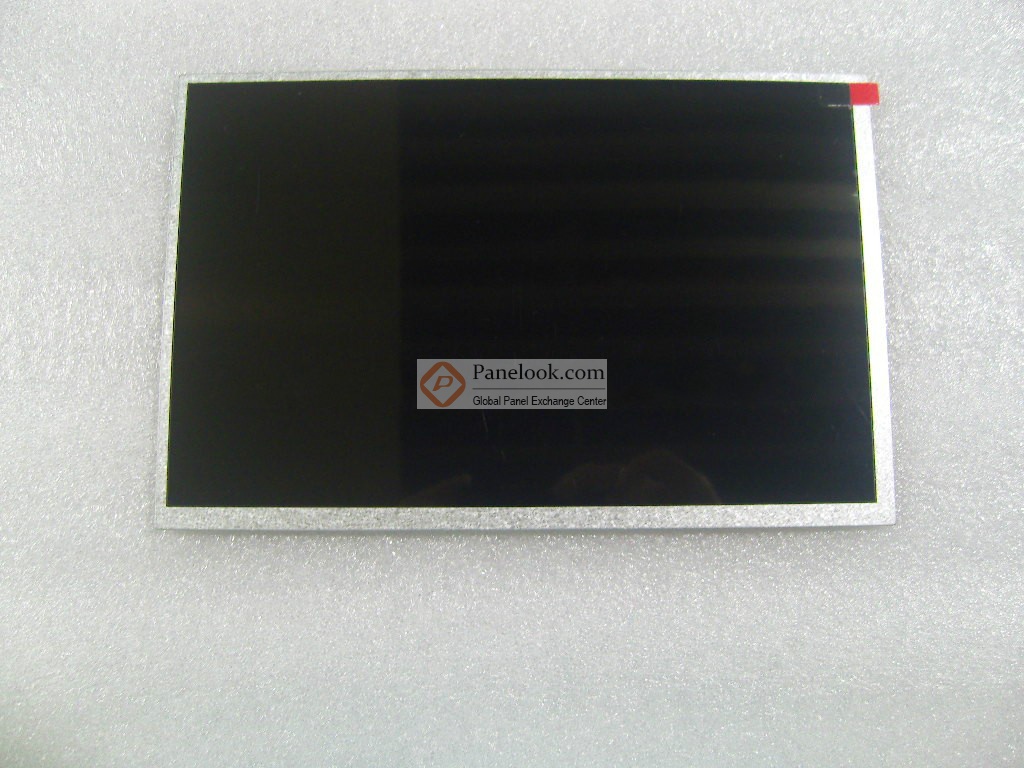

HJ101NA-02A是奇美电子股份有限公司 (奇美，Chimei Innolux) 推出的一款采用a-Si TFT-LCD技术的10.1英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。根据奇美 (Chimei Innolux)于2013年3月12日发布的版本号为Pre Ver02的产品规格书，HJ101NA-02A显示分辨率为1280(RGB)×800 (WXGA)，宽高比为16:10 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为216.96×135.6 (宽×高) mm，可视尺寸为219.76×138.4 (宽×高) mm，外观尺寸为229.46×149.1 (宽×高)×5.55(厚) mm，表面处理为镜面 (Haze 0%)，产品净重207g。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为12K小时，含LED驱动。HJ101NA-02A采用了LVDS (1 ch, 6/8-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用HJ101NA-02A液晶模组，屏库®建议您向奇美 (Chimei Innolux)或其代理商了解关于HJ101NA-02A的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2012年Q2量产，当前生产状态为已停产。目前HJ101NA-02A在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2013年03月30日对此型号首次建立参数，并于2023年08月11日对参数进行了最后更新。它的工作温度为 -10 ~ 50°C，存储温度为 -20 ~ 60°C。基于它白光LED背光，含LED驱动器，端子倒装，上/下,左/右翻转显示，6/8位灰阶可选，表面镜面等特征，此型号推荐使用于平板电脑。
