奇美液晶模组HJ101IA-01I概况-全球液晶屏交易中心-屏库

人气指数：21984 2022-06-28 15:41

奇美液晶模组HJ101IA-01I主要参数

现货数量
暂无
长期卖家
暂无
求购数量
暂无
生产状态
已停产

客户发样
2012,Q4
开始量产
2013,Q1
最后下单
--
最后出货
--

生产信息仅供参考，请与原厂或代理商确认。

面板品牌	奇美 (Chimei Innolux)	面板型号	HJ101IA-01I
面板尺寸	10.1英寸	面板类型	a-Si TFT-LCD, 液晶模组
像素数量	1280(RGB)×800, WXGA, 16:10	像素布局	RGB垂直条状
显示区域	216.96(H)×135.6(V) mm	外观尺寸	228.6(H)×149.2(V)×4.59(D) mm
面板重量	160g (Max.)	表面处理	Hard coating
面板亮度	350 cd/m² (Typ.)	对比度	800:1 (Typ.) (TM)
可视角度	80/80/80/80 (Typ.)(CR≥10)	工作模式	IPS，常黑显示，透射式
视角方向	全视角	反应时间	10/15 (Typ.)(Tr/Td) ms
功率消耗	-	光源类型	WLED, 含LED驱动
显示颜色	16.7M	触摸屏	无触摸
工作频率	60Hz	面板应用
信号接口	LVDS (1 ch, 8-bit) , 40 pins , 端子
驱屏电压	3.3V (Typ.)
工作环境	工作温度 -10 ~ 50 °C, 存储温度 -20 ~ 60 °C

奇美液晶模组HJ101IA-01I规格书

	规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
	HJ101IA-01I规格书	Pre Ver01	English	573.3 K	20	2012-11-16	最新	付费下载

奇美液晶模组HJ101IA-01I验货标准(IIS)

IIS对应检验产品	原厂等级 (坏点数量)	MURA判定	通用等级	版本号	原厂发布日期
7.1~12 TFT-LCM	VIP会员可看	VIP会员可看	A Grade	Ver:03	2012-9-21	IIS下载
7.1~12 TFT-LCM	VIP会员可看	VIP会员可看	A Grade	Ver:03	2012-7-22	IIS下载
7.1~12 TFT-LCM	VIP会员可看	VIP会员可看	A Grade	Ver:03	2012-4-12	IIS下载
7.0~12” TFT-LCM	VIP会员可看	VIP会员可看	A Grade	Ver.03	2011-12-27	IIS下载
7.1~12 TFT-LCM	VIP会员可看	VIP会员可看	A Grade	Ver:03	2010-7-29	IIS下载

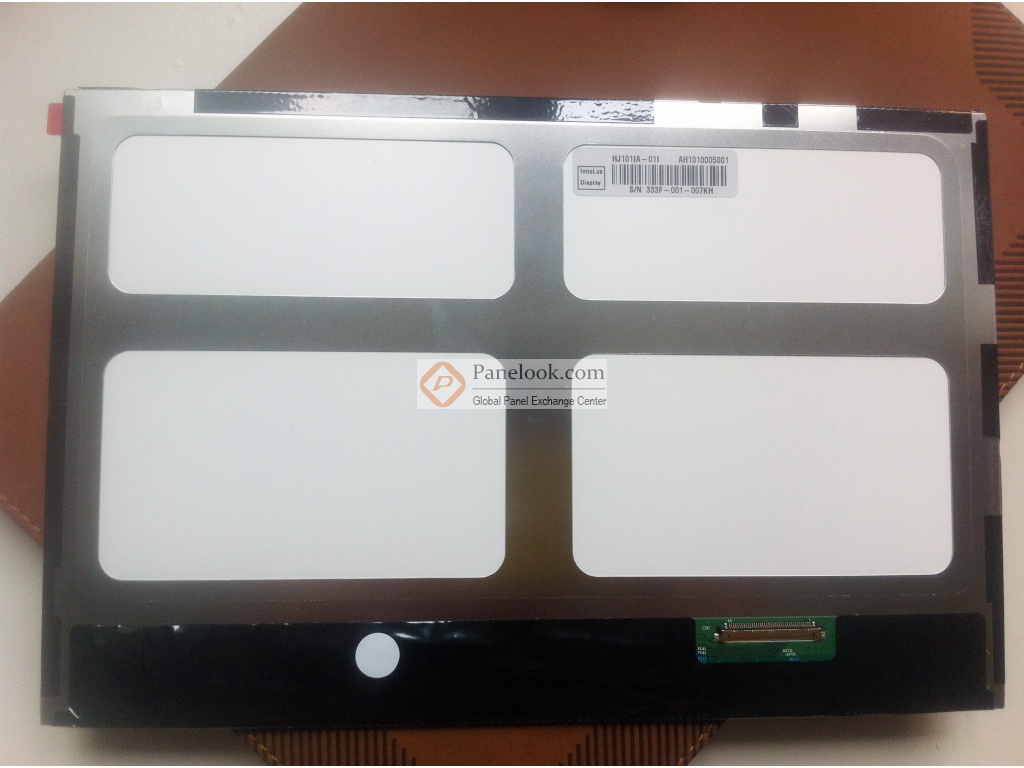

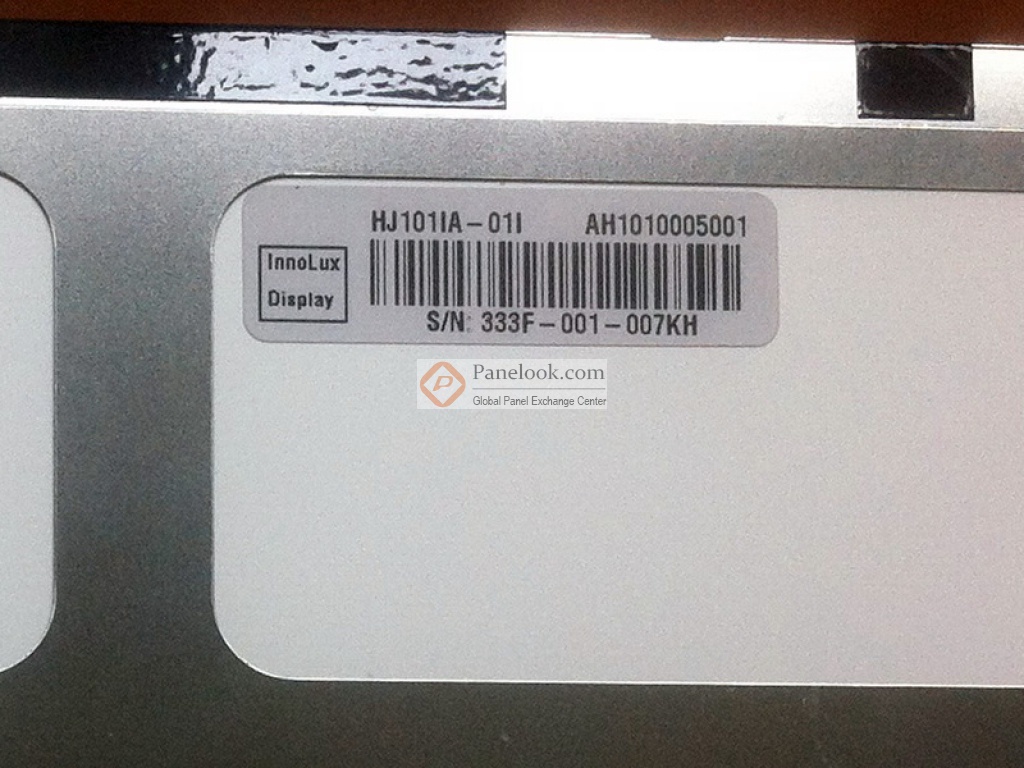

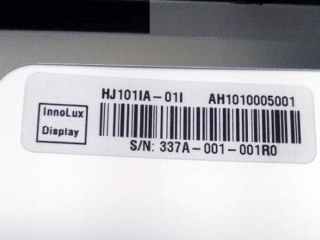

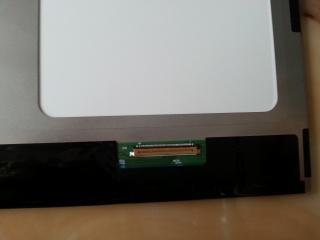

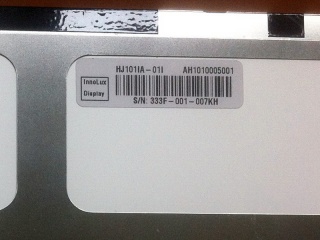

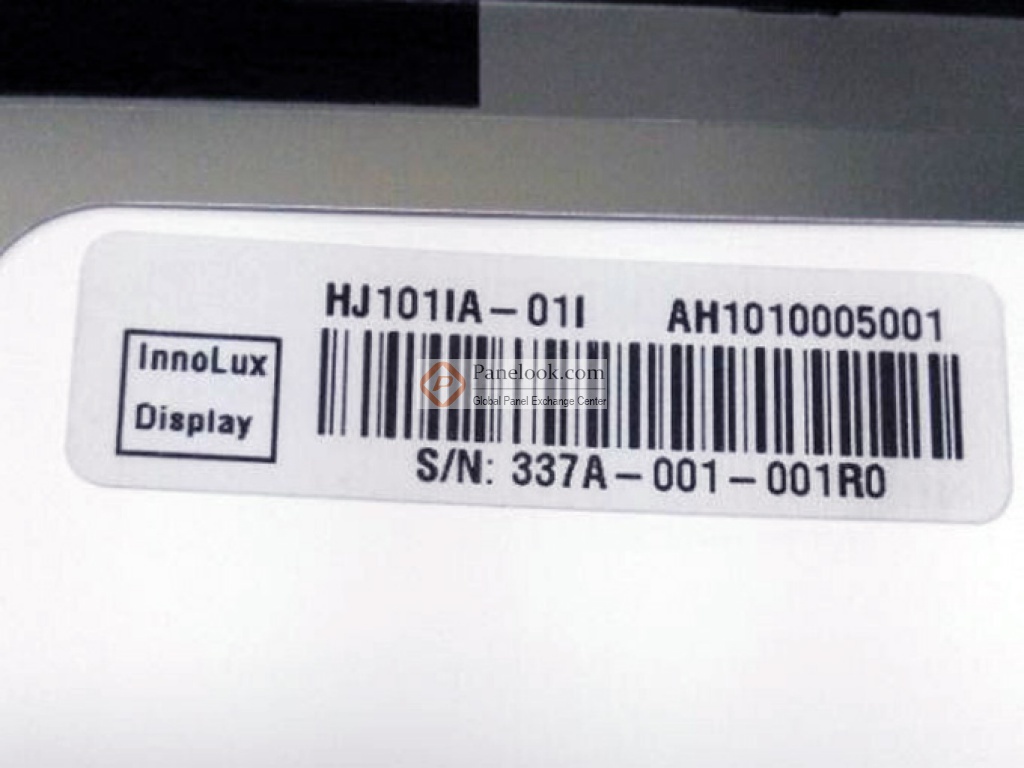

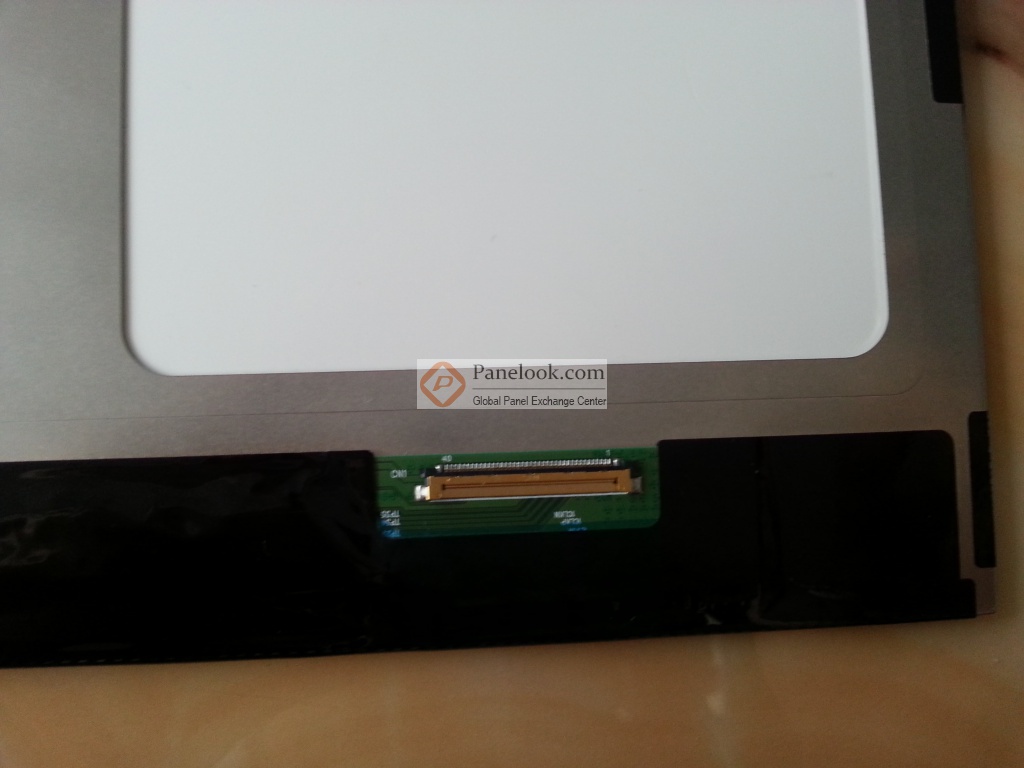

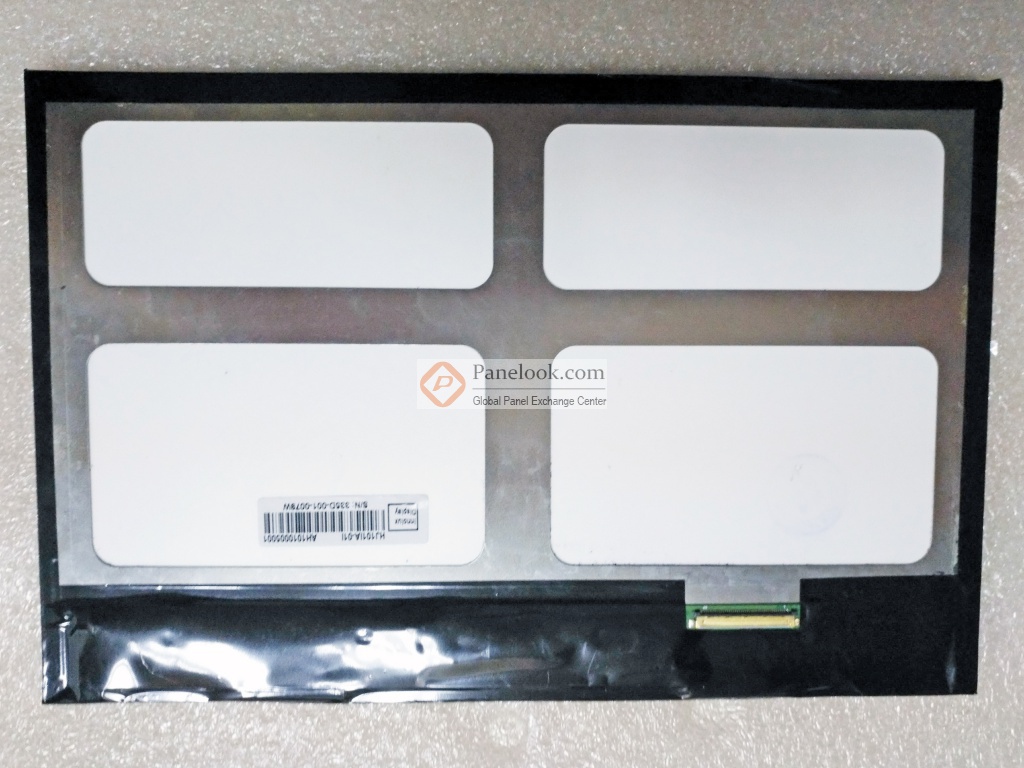

奇美液晶模组HJ101IA-01I图片

奇美液晶模组HJ101IA-01I摘要

奇美 (Chimei Innolux) 推出的HJ101IA-01I是一款采用a-Si TFT-LCD技术的10.1英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。屏库总结它的典型特征为: 白光LED背光，含LED驱动器，端子倒装， CABC, Color engine, For Lenovo S6000。它的工作温度为 -10 ~ 50°C，存储温度为 -20 ~ 60°C。此型号适合应用于平板电脑。根据屏库掌握的情报此产品于2013年Q1量产，当前生产状态为已停产。目前HJ101IA-01I在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2013年06月11日对此型号首次建立参数，并于2022年06月28日对参数进行了最后更新。根据奇美 (Chimei Innolux)于2012年11月16日发布的版本号为Pre Ver.01的产品规格书，HJ101IA-01I显示分辨率为1280(RGB)×800 (WXGA)，宽高比为16:10 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为216.96×135.6 (宽×高) mm，可视尺寸为220.46×139.1 (宽×高) mm，外观尺寸为228.6(宽)×149.2(高)×4.59(厚) mm，表面处理为Hard coating，产品净重160g (Max.)。背光方面此产品采用了WLED发光的侧入式光源，含LED驱动。HJ101IA-01I采用了LVDS (1 ch, 8-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用HJ101IA-01I液晶模组，屏库®建议您向奇美 (Chimei Innolux)或其代理商了解关于HJ101IA-01I的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
