友达液晶模组H380VW01 V2主要参数

现货数量
暂无
长期卖家
暂无
求购数量
暂无
生产状态
已停产

客户发样
2012,Q3
开始量产
2012,Q4
最后下单
--
最后出货
--

生产信息仅供参考，请与原厂或代理商确认。

面板品牌	友达 (AUO)	面板型号	H380VW01 V2
面板尺寸	3.8英寸	面板类型	a-Si TFT-LCD, 液晶模组
像素数量	480(RGB)×800, WVGA, 3:5	像素布局	RGB垂直条状
显示区域	49.68(H)×82.8(V) mm	外观尺寸	53.94(H)×116.49(V)×1.45(D) mm
面板重量	11.08g	表面处理	-
面板亮度	450 cd/m² (Typ.)	对比度	700:1 (Typ.) (TM)
可视角度	80/80/80/80 (Typ.)(CR≥10)	工作模式	AHVA，常黑显示，透射式
视角方向	全视角	反应时间	20/15 (Typ.)(Tr/Td) ms
功率消耗	-	光源类型	4S2P WLED, 无驱动
显示颜色	16.7M, 70% NTSC	触摸屏	无触摸
工作频率	60Hz	面板应用
信号接口	Parallel RGB (1 ch, 8-bit) + SPI , 60 pins , 端子
驱屏电压	1.8/3.0V (Typ.)(IOVDD/AVDD)
工作环境	工作温度 -40 ~ 85 °C, 存储温度 -55 ~ 125 °C

友达液晶模组H380VW01 V2规格书

	规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
	H380VW01 V2规格书	Ver0.0	English	3.1 M	28	2012-8-28	最新	付费下载

友达液晶模组H380VW01 V2验货标准(IIS)

IIS对应检验产品	原厂等级 (坏点数量)	MURA判定	通用等级	版本号	原厂发布日期
TFT-LCD Module (97N)	VIP会员可看	VIP会员可看	A- Grade	Ver1.0	2012-6-1	IIS下载
TFT-LCD Module (97Z)	VIP会员可看	VIP会员可看	A+ Grade	Ver1.0	2012-6-1	IIS下载
TFT-LCD Module (97P)	VIP会员可看	VIP会员可看	A Grade	Ver.0	2008-4-21	IIS下载

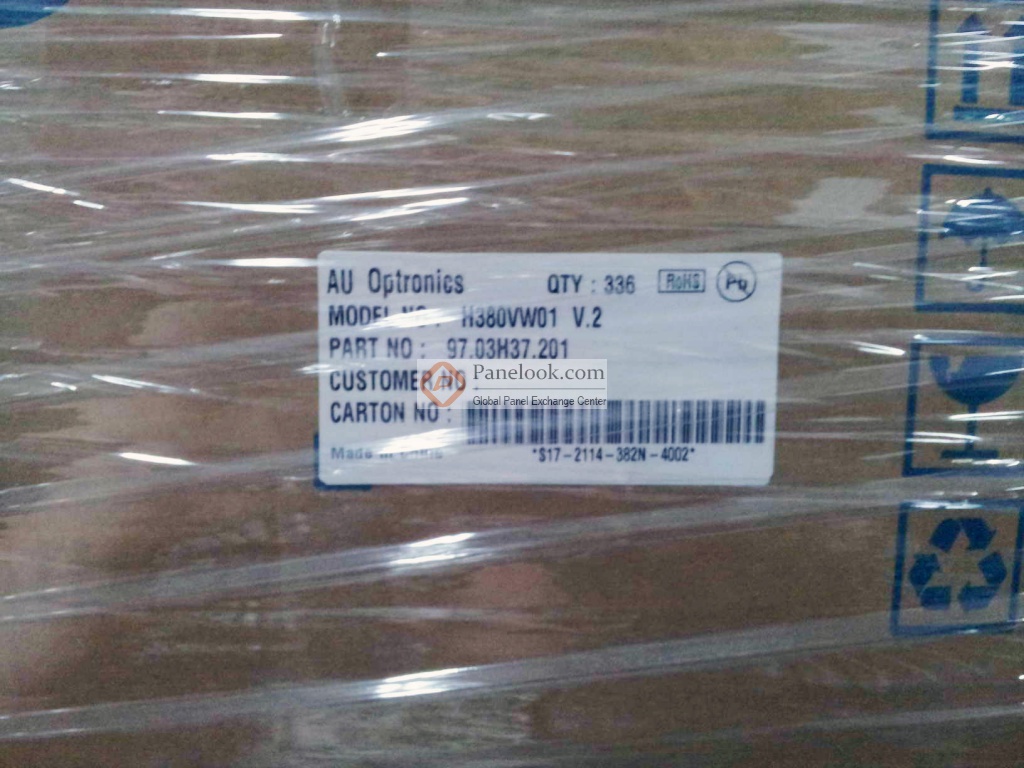

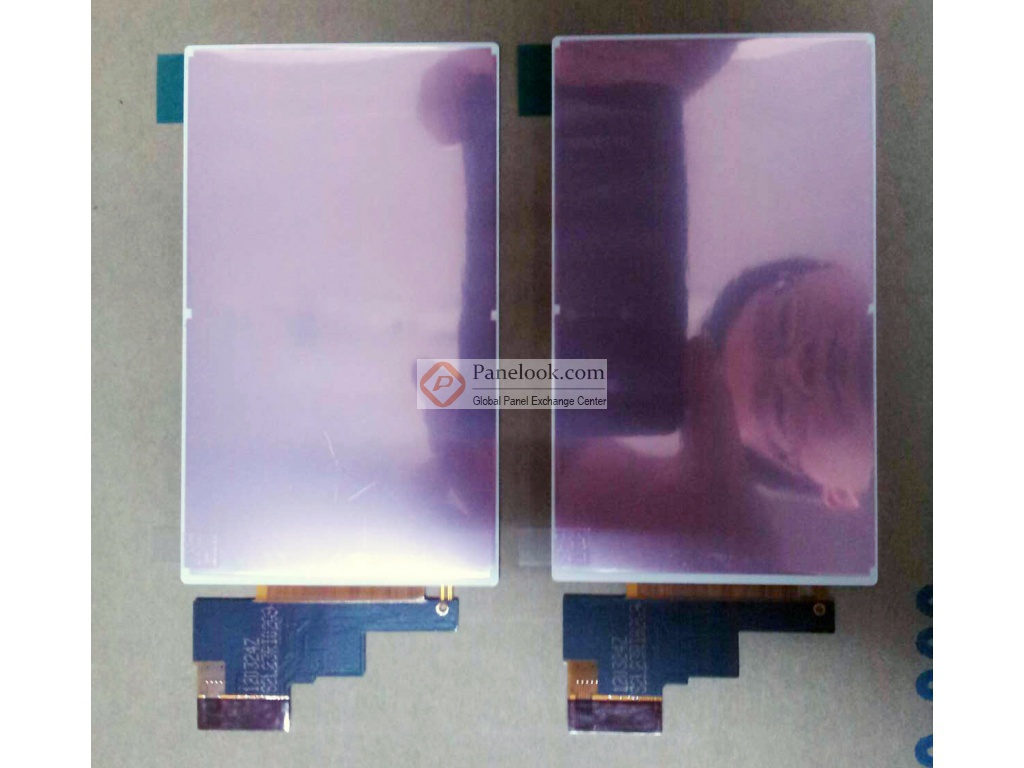

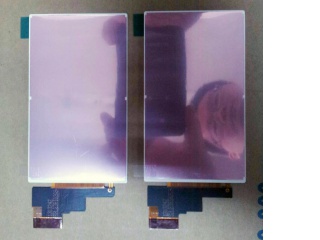

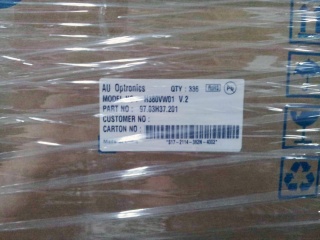

友达液晶模组H380VW01 V2图片

友达液晶模组H380VW01 V2摘要

友达 (AUO) 推出的H380VW01 V2 (别名: H380VW01.2)是一款采用a-Si TFT-LCD技术的3.8英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。屏库总结它的典型特征为: 肖像模式，宽温，白光LED背光。它的工作温度为 -40 ~ 85°C，存储温度为 -55 ~ 125°C。此型号适合应用于手机。本产品已邦定NT35510驱动IC。根据屏库掌握的情报此产品于2012年Q4量产，当前生产状态为已停产。目前H380VW01 V2在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2013年08月19日对此型号首次建立参数，并于2024年07月11日对参数进行了最后更新。根据友达 (AUO)于2012年8月28日发布的版本号为Ver0.0的产品规格书，H380VW01 V2显示分辨率为480(RGB)×800 (WVGA)，宽高比为3:5 (宽:高)，像素采用RGB垂直条状排列，屏库计算出的像素密度为245 PPI。它的显示区域尺寸为49.68×82.8 (宽×高) mm，外观尺寸为53.94(宽)×116.49(高)×1.45(厚) mm，产品净重11.08g。背光方面此产品采用了4S2P WLED发光的侧入式光源，不含背光驱动。H380VW01 V2采用了Parallel RGB (1 ch, 8-bit) + SPI信号接口，总共60 pins，采用端子连接，驱屏电压为1.8/3.0V (Typ.)(IOVDD/AVDD)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用H380VW01 V2液晶模组，屏库®建议您向友达 (AUO)或其代理商了解关于H380VW01 V2的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
