像素布局
RGB垂直条状
显示区域 29.28(H)×29.28(V) mm外观尺寸 32.08(H)×36.48(V)×1.38(D) mm
面板亮度 300 cd/m² (Typ.)对比度 10000:1 (Min.) (TM)
可视角度 80/80/80/80 (Min.)(CR≥1600)  工作模式 -
视角方向 全视角反应时间 1 (Max.)(Tr+Td) ms
显示颜色 16.7M, 103% NTSC触摸屏 无触摸
工作频率 --
面板应用
- 信号接口
-
MIPI (1 data lane) , 20 pins , 端子
- 驱屏电压
- 1.8/3.0/4.6/3.4V (Typ.)(IOVDD/VDD/ELVDD/ELVSS)
- 工作环境
- 工作温度 -20 ~ 60 °C, 存储温度 -30 ~ 70 °C
友达OLED屏H163QLN01.0规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
H163QLN01.0规格书 |
Ver5.0 |
English |
2.4 M |
27 |
2014-7-17 |
最新 |
|
友达OLED屏H163QLN01.0验货标准(IIS)
友达OLED屏H163QLN01.0综述

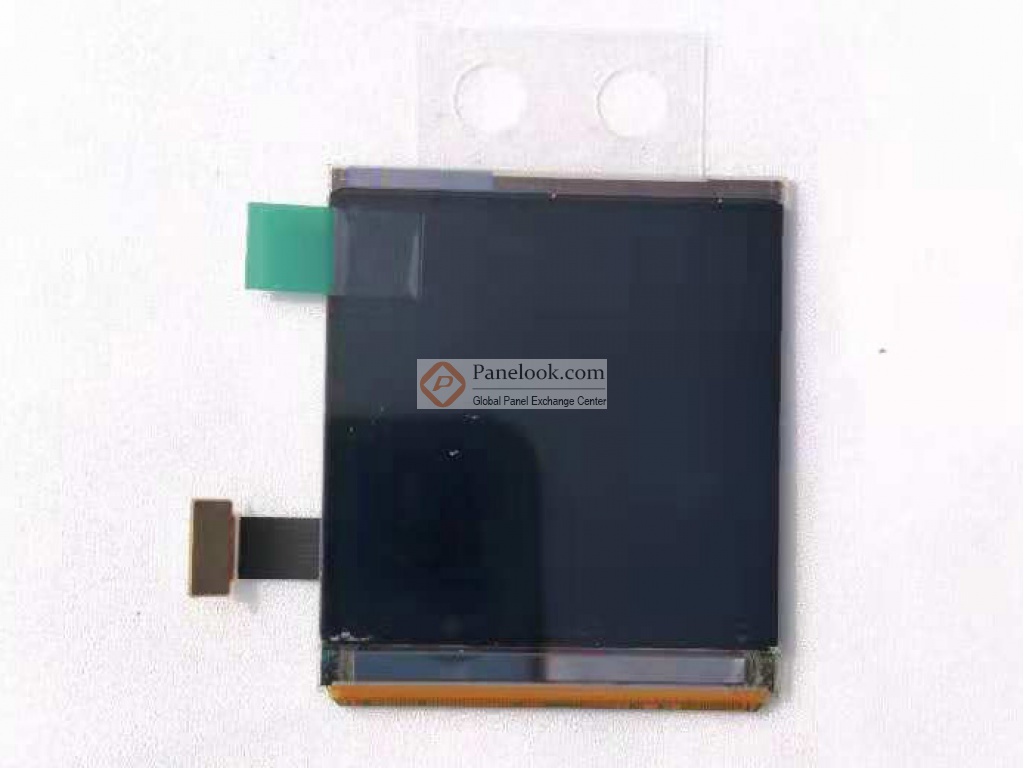

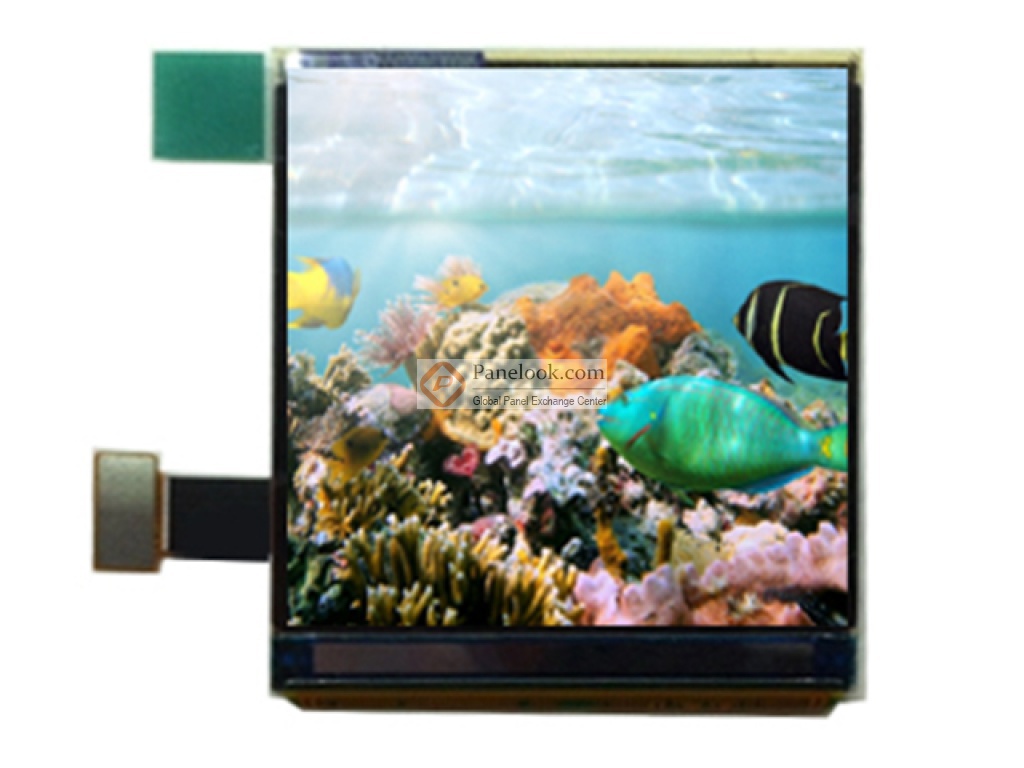

友达 (AUO) 推出的H163QLN01.0是一款采用AM-OLED技术的1.63英寸显示屏，它自发光，无触摸。屏库总结它的典型特征为: 广色域，DCI-P3，sRGB。它的工作温度为 -20 ~ 60°C，存储温度为 -30 ~ 70°C。此型号适合应用于穿戴装置，正方形显示。本产品已邦定RM69032驱动IC。根据屏库掌握的情报此产品于2014年Q4量产，当前生产状态为已停产。目前H163QLN01.0在屏库上有1条现货信息、0家供应商信息，交易氛围清淡。屏库于2015年12月01日对此型号首次建立参数，并于2024年04月30日对参数进行了最后更新。根据友达 (AUO)于2014年7月17日发布的版本号为Ver5.0的产品规格书，H163QLN01.0显示分辨率为320(RGB)×320，宽高比为1:1 (宽:高)，像素采用RGB垂直条状排列，屏库计算出的像素密度为277 PPI。它的显示区域尺寸为29.28×29.28 (宽×高) mm，外观尺寸为32.08(宽)×36.48(高)×1.38(厚) mm。本产品自发光。H163QLN01.0采用了MIPI (1 data lane)信号接口，总共20 pins，采用端子连接，驱屏电压为1.8/3.0/4.6/3.4V (Typ.)(IOVDD/VDD/ELVDD/ELVSS)。如果开发新产品想采用H163QLN01.0OLED屏，屏库®建议您向友达 (AUO)或其代理商了解关于H163QLN01.0的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
|
