像素布局
RGB垂直条状
显示区域 376.32(H)×301.056(V) mm外观尺寸 396(H)×324(V)×11.7(D) mm
面板重量 1.80Kgs表面处理 雾面，Hard coating (3H)
面板亮度 380 cd/m² (Typ.)对比度 1000:1 (Typ.) (TM)
可视角度 85/85/80/80 (Typ.)(CR≥10)  工作模式 TN，常白显示，透射式
视角方向 -反应时间 3/7 (Typ.)(Tr/Td) ms
显示颜色 16.7M, 72% NTSC触摸屏 无触摸
-
功率消耗
15.2W (Typ.)
光源类型 12S4P WLED, 30K小时, 无驱动
工作频率 60Hz-
面板应用
- 信号接口
-
LVDS (2 ch, 8-bit) , 30 pins , 端子
- 工作环境
- 工作温度 -30 ~ 85 °C, 存储温度 -30 ~ 85 °C
G190ETN01.1 长期供应 贸易
 上海市
G190ETN01.1 长期供应 贸易
深圳市
G190ETN01.1 长期供应 贸易
东莞市
G190ETN01.1 长期供应 贸易
深圳市
G190ETN01.1 长期供应 贸易
深圳市
G190ETN01.1 长期供应 贸易
深圳市
G190ETN01.1 长期供应 贸易
深圳市
友达液晶模组G190ETN01.1规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
G190ETN01.1规格书 |
Ver1.0 |
English |
1.1 M |
26 |
2014-5-2 |
最新 |
|
友达液晶模组G190ETN01.1验货标准(IIS)
友达液晶模组G190ETN01.1综述

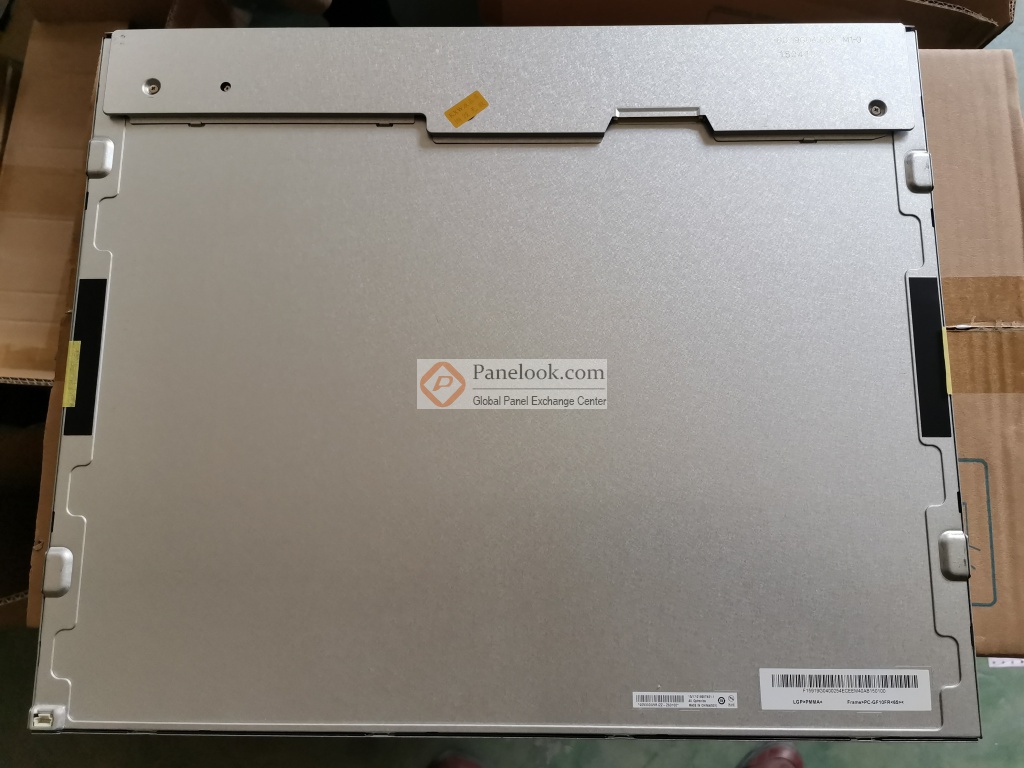

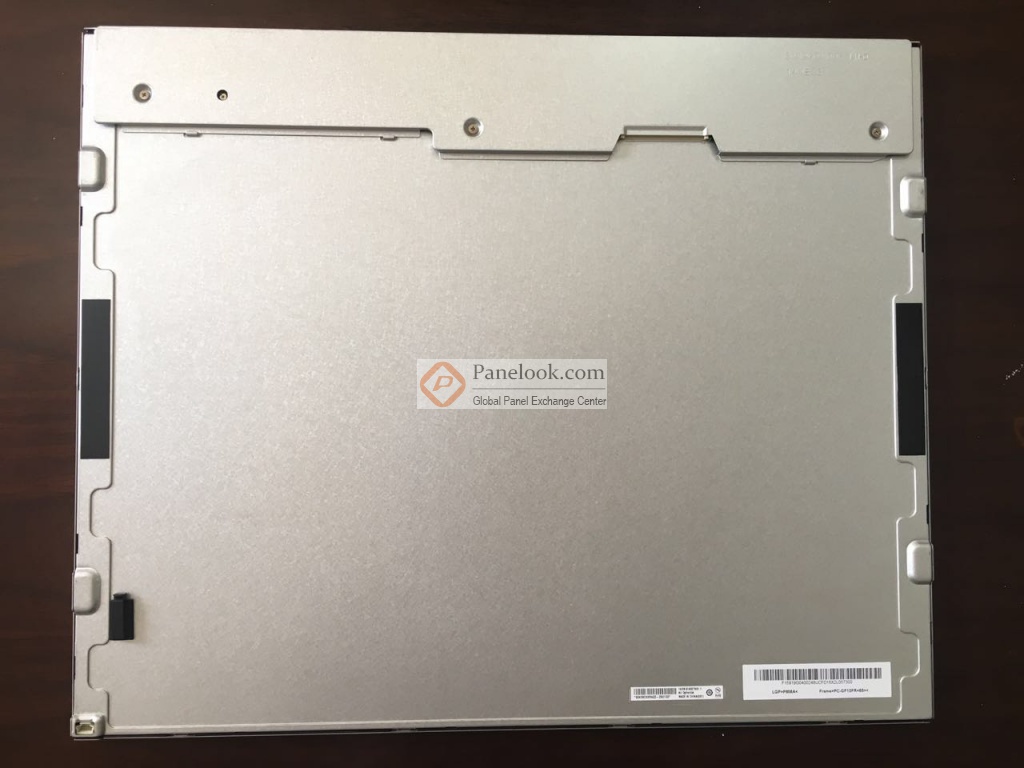

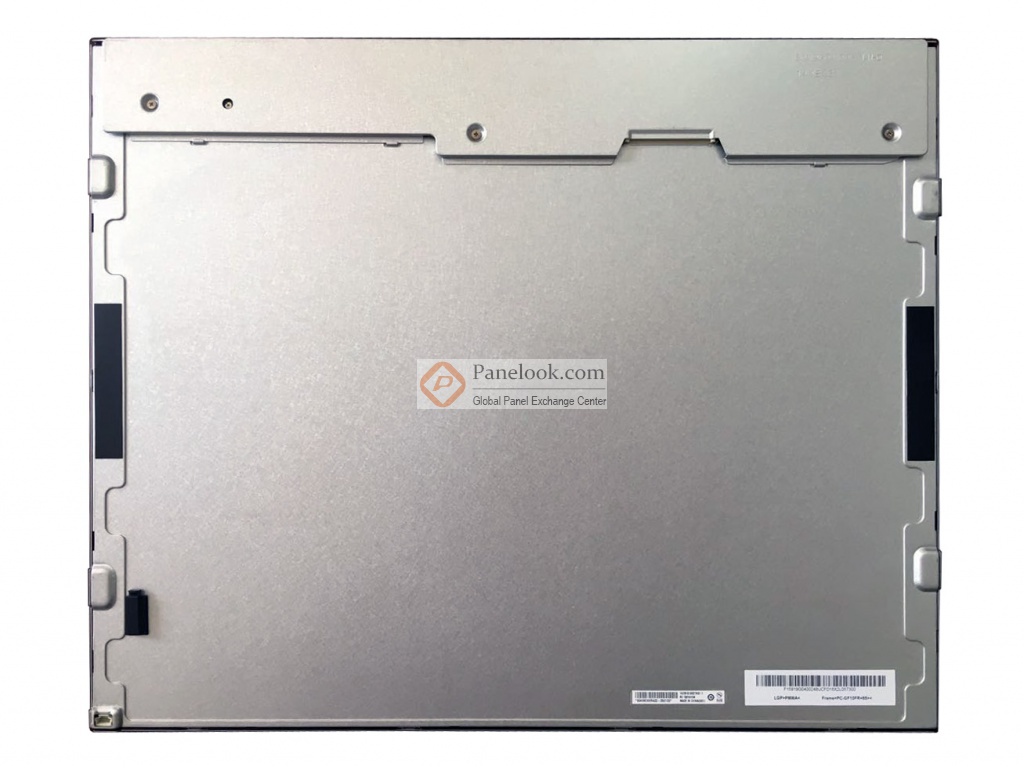

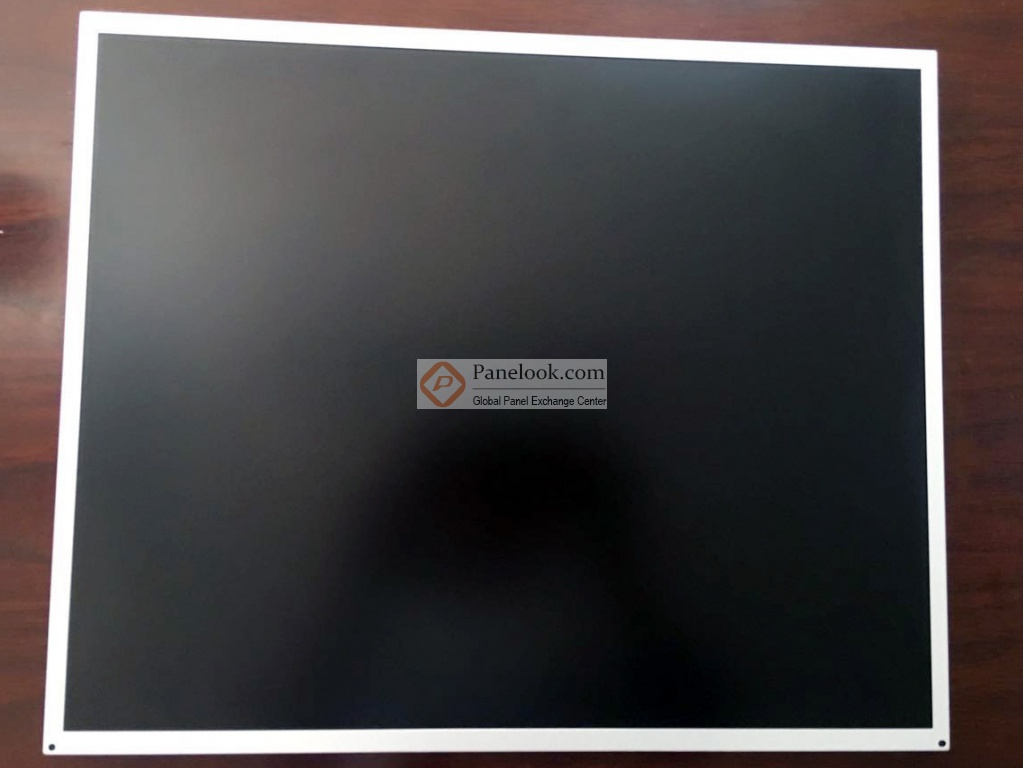

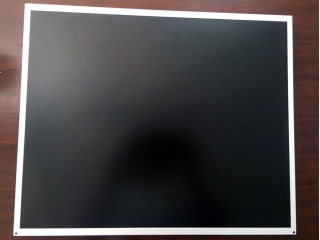

G190ETN01.1是友达光电股份有限公司 (友达，AUO) 推出的一款采用a-Si TFT-LCD技术的19.0英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。根据友达 (AUO)于2014年5月2日发布的版本号为Ver1.0的产品规格书，G190ETN01.1显示分辨率为1280(RGB)×1024 (SXGA)，宽高比为5:4 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为376.32×301.056 (宽×高) mm，可视尺寸为379.72×304.46 (宽×高) mm，外观尺寸为396×324 (宽×高)×11.7(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重1.80Kgs。背光方面此产品采用了12S4P WLED发光的侧入式光源(底部)，光源的使用寿命为30K小时，不含背光驱动。G190ETN01.1采用了LVDS (2 ch, 8-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为5.0V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用G190ETN01.1液晶模组，屏库®建议您向友达 (AUO)或其代理商了解关于G190ETN01.1的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2014年Q1量产，当前生产状态为已停产。目前G190ETN01.1在屏库上有16条现货信息、10家供应商信息，属于目前屏库市场交易的主力型号产品。屏库于2014年12月09日对此型号首次建立参数，并于2024年02月28日对参数进行了最后更新。它的工作温度为 -30 ~ 85°C，存储温度为 -30 ~ 85°C，耐振动性为1.5G (14.7 m/s²)。基于它宽温，白光LED背光，端子正装，表面雾面等特征，此型号推荐使用于游戏。
|
