像素布局
RGB垂直条状
显示区域 344.232(H)×193.536(V) mm外观尺寸 363.8(H)×215.9(V)×9.1(D) mm
面板重量 860±40g表面处理 雾面，Hard coating (3H)
面板亮度 500 cd/m² (Typ.)对比度 500:1 (Typ.) (TM)
可视角度 85/85/80/80 (Typ.)(CR≥10)  工作模式 TN，常白显示，透射式
视角方向 -反应时间 6/2 (Typ.)(Tr/Td) ms
显示颜色 16.2M, 62% NTSC触摸屏 无触摸
-
功率消耗
8.15W (Typ.)
光源类型 WLED, 50K小时, 含LED驱动
工作频率 60Hz-
面板应用
- 信号接口
-
eDP (1 Lane) , eDP1.2 , 30 pins , 端子
- 工作环境
- 工作温度 0 ~ 60 °C, 存储温度 -20 ~ 60 °C
G156XW01 V4 长期供应 贸易
 深圳市
G156XW01 V4 长期供应 贸易
深圳市
G156XW01 V4 长期供应 贸易
中国香港
G156XW01 V4 长期供应 贸易
深圳市
G156XW01 V4 长期供应 贸易
深圳市
G156XW01 V4 长期供应 贸易
深圳市
G156XW01 V4 长期供应 贸易
深圳市
G156XW01 V4 长期供应 贸易
北京市
友达液晶模组G156XW01 V4规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
G156XW01 V4规格书 |
Ver1.0 |
English |
1.9 M |
29 |
2018-2-9 |
最新 |
|
友达液晶模组G156XW01 V4验货标准(IIS)
友达液晶模组G156XW01 V4摘要

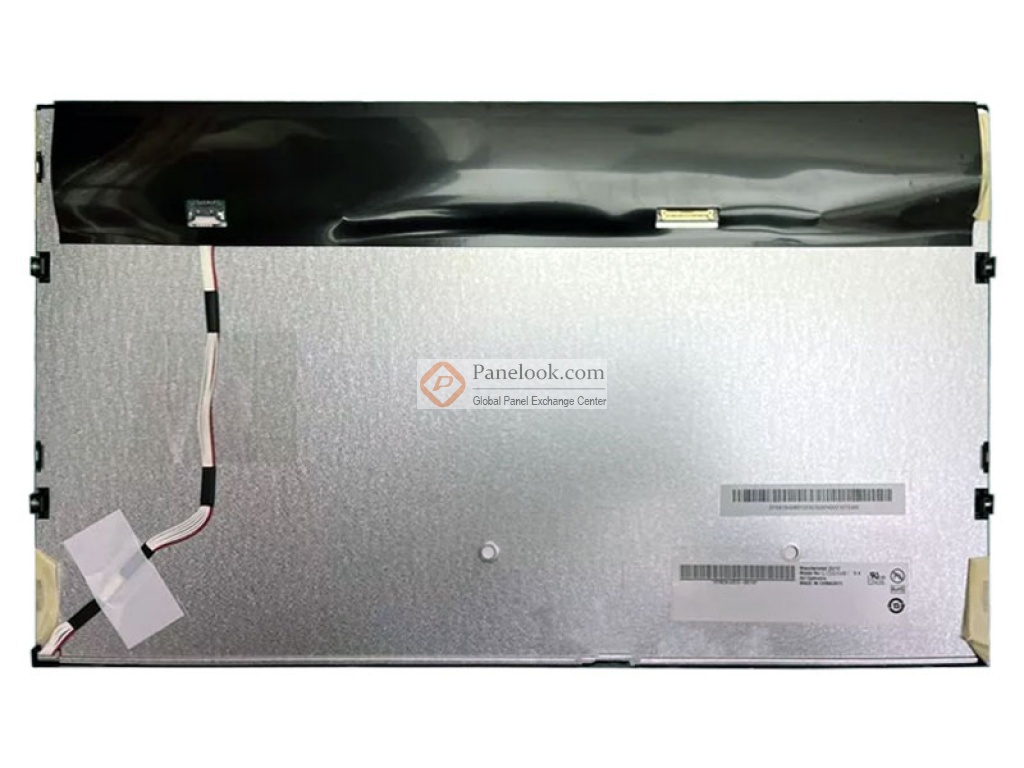

G156XW01 V4 (别名: G156XW01 V.4)是友达光电股份有限公司 ( 友达，AUO) 推出的一款采用a-Si TFT-LCD技术的 15.6英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。根据友达 (AUO)于2018年2月9日发布的版本号为Ver1.0的产品规格书，G156XW01 V4显示分辨率为 1366(RGB)×768 (WXGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为344.232×193.536 (宽×高) mm，可视尺寸为347.54×196.83 (宽×高) mm，外观尺寸为363.8×215.9 (宽×高)×9.1(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重860±40g。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为50K小时，含LED驱动。G156XW01 V4采用了eDP (1 Lane)信号接口，总共30 pins，采用端子连接，驱屏电压为5.0V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用G156XW01 V4液晶模组，屏库®建议您向友达 (AUO)或其代理商了解关于G156XW01 V4的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2018年Q4量产，于2022年Q4停产，当前生产状态为已停产。目前G156XW01 V4在屏库上有6条现货信息、10家供应商信息，交易氛围十分活跃。屏库于2017年06月15日对此型号首次建立参数，并于2024年02月20日对参数进行了最后更新。它的工作温度为 0 ~ 60°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。基于它白光LED背光，寿命大于5万小时，含LED驱动器，端子正装，表面雾面， eDP1.2等特征，此型号推荐使用于 工业。
|
