| 面板品牌 |
|---|
| 面板尺寸 |
| 像素数量 |
| 显示区域 |
| 面板重量 |
| 面板亮度 |
| 可视角度 |
| 视角方向 |
| 显示颜色 |
| 工作频率 |
| 功率消耗 |
| 友达 (AUO) |
| 10.4英寸 |
| 1024(RGB)×768, XGA, 4:3 |
| 210.4(H)×157.8(V) mm |
| 295g (Typ.) |
| 470 cd/m² (Typ.) |
89/89/89/89 (Typ.)(CR≥10)  |
| 全视角 |
| 262K/16.2M, 60% NTSC |
| 60Hz |
| 6.0W |
| 面板型号 |
| 面板类型 |
| 像素布局 |
| 外观尺寸 |
| 表面处理 |
| 对比度 |
| 工作模式 |
| 反应时间 |
| 面板应用 |
| 触摸屏 |
| 灯管类型 |
| G104XVN01.0 | |
| a-Si TFT-LCD, 液晶模组 | |
| RGB垂直条状 | |
| 238.6(H)×175.8(V)×7(D) mm | |
| 雾面，Hard coating (3H) | |
| 3000:1 (Typ.) (透射) | |
| PSA，常黑显示，透射式 |
|
| 20/10 (Typ.)(Tr/Td) ms | |
| |
|
| 无触摸 | |
| 2 strings WLED, 50K小时, 含LED驱动 |
| 信号接口 |
|---|
| 驱屏电压 |
| 工作环境 |
| LVDS (1 ch, 6/8-bit) , 30 pins , 端子 |
| 3.3V (Typ.) |
| 工作温度: -30 ~ 80 °C, 存储温度: -30 ~ 80 °C |
深圳市
中国台湾
中国台湾
中国台湾
深圳市
美国
上海市
厦门市
深圳市
深圳市
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
G104XVN01.0规格书 | Ver0.0 | English | 1.1 M | 24 | 2023-1-30 | 最新 | |
|
|
G104XVN01.0规格书 | Ver1.7 | English | 1008.2 K | 25 | 2018-3-30 | ||
|
|
G104XVN01.0规格书 | Ver1.6 | English | 1.3 M | 25 | 2017-4-20 | ||
|
|
G104XVN01.0规格书 | Ver1.3 | English | 1.4 M | 25 | 2014-7-2 | ||
|
|
G104XVN01.0规格书 | Ver1.4 | English | 1.3 M | 27 | 2014-7-2 | ||
|
|
G104XVN01.0规格书 | Ver1.5 | English | 1.2 M | 25 | 2014-12-15 | ||
|
G104XVN01.0规格书 | Ver1.0 | English | 1.2 M | 24 | 2013-7-20 | ||
|
|
G104XVN01.0规格书 | Ver0.2 | English | 1.2 M | 24 | 2013-4-20 | ||
|
|
G104XVN01.0规格书 | Ver1.1 | English | 1.1 M | 24 | 2013-10-15 | ||
|
|
G104XVN01.0规格书 | Ver0.1 | English | 1.8 M | 24 | 2012-9-11 | ||
|
|
G104XVN01.0规格书 | Ver0.0 | English | 1.1 M | 24 | 2012-7-15 | ||
|
|
G104XVN01.0规格书 | Ver0.1 | English | 238.4 K | 3 | 2012-2-1 |
| 文件类型 | 文件编号 | 原厂发布日期 | ||
|
G104XVN01.0产品变更通知单（PCN） | 20220810 | 2022-8-10 | 下载文件 |
| IIS对应检验产品 | 原厂等级 (坏点数量) | MURA判定 | 通用等级 | 版本号 | 原厂发布日期 | ||
|
G104 Series | VIP会员可看 |
VIP会员可看 | A Grade | Ver.2 | 2013-9-1 | IIS下载 |
|
G104 Series | VIP会员可看 |
VIP会员可看 | A Grade | Ver.0 | 2011-2-28 | IIS下载 |

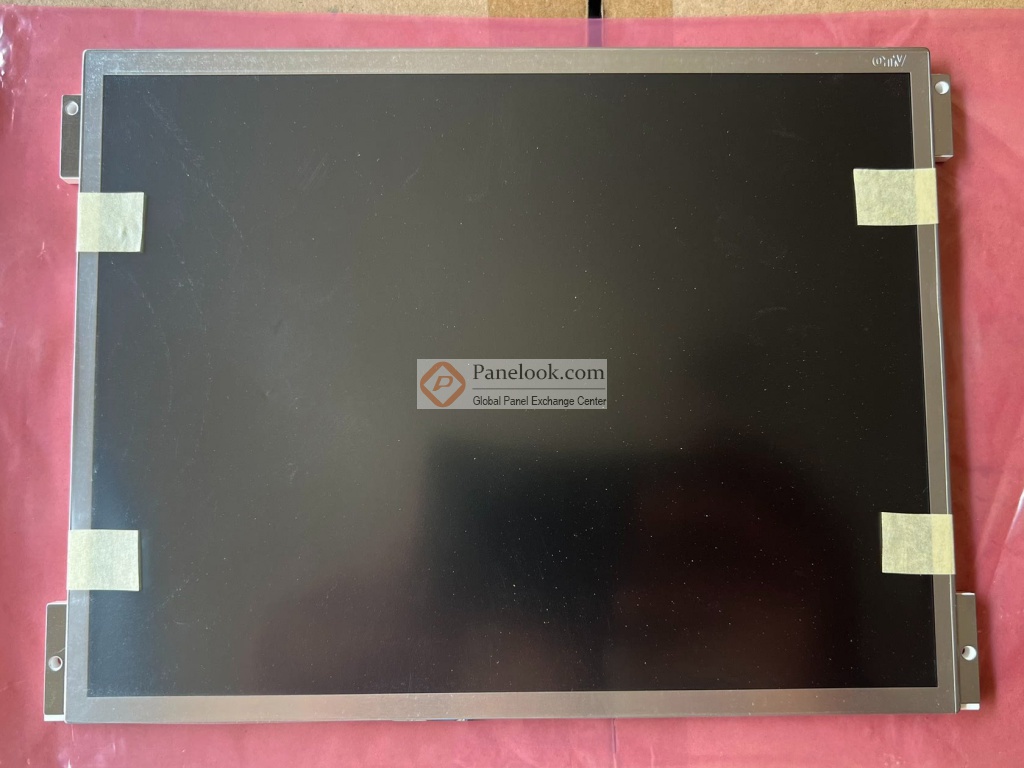

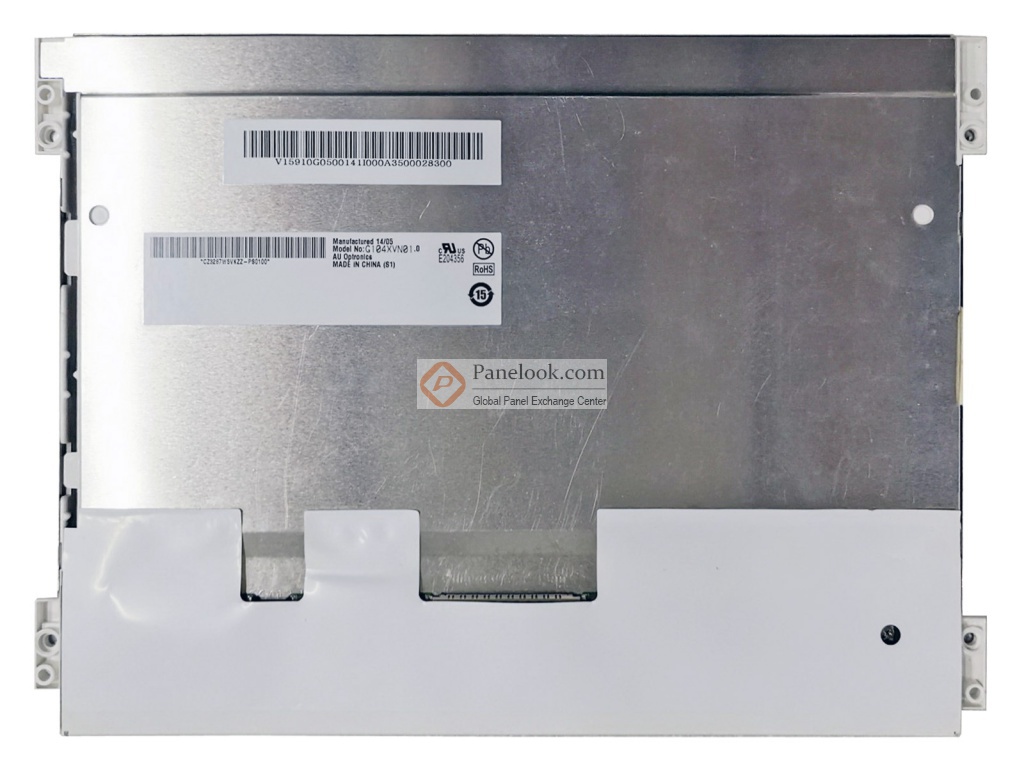

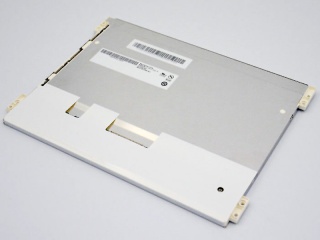

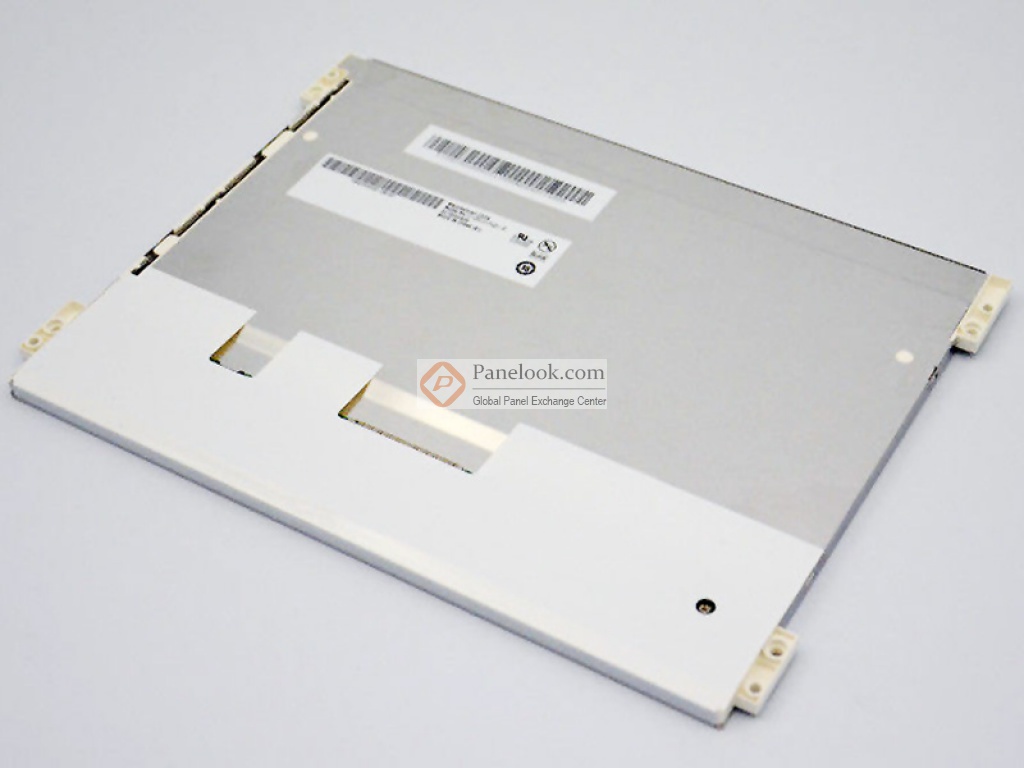

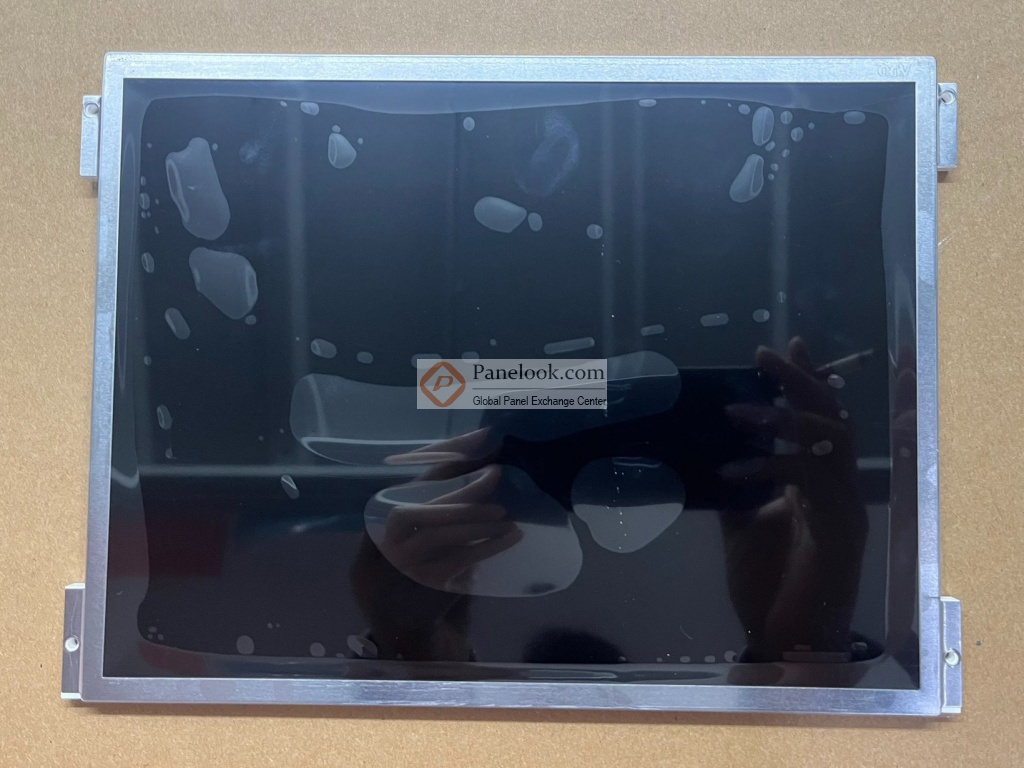

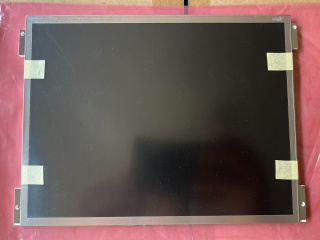

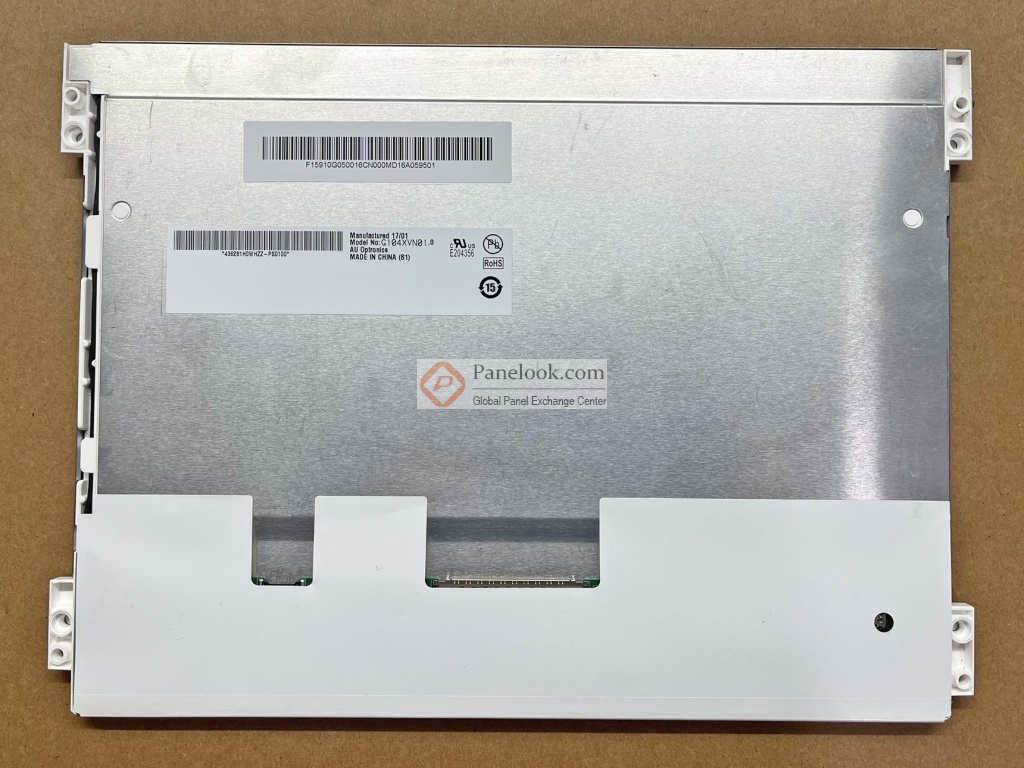

友达 (AUO) 推出的G104XVN01.0是一款采用a-Si TFT-LCD技术的10.4英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。屏库总结它的典型特征为: 宽温，白光LED背光，寿命大于5万小时，含LED驱动器，180度翻转显示，6/8位灰阶可选，表面雾面。它的工作温度为 -30 ~ 80°C，存储温度为 -30 ~ 80°C，耐振动性为1.5G (14.7 m/s²)。此型号适合应用于工业。根据屏库掌握的情报此产品于2013年Q3量产，于2024年Q2停产，当前生产状态为量产中。目前G104XVN01.0在屏库上有51条现货信息、76家供应商信息，属于目前屏库市场交易的主力型号产品。屏库于2013年04月10日对此型号首次建立参数，并于2024年03月31日对参数进行了最后更新。根据友达 (AUO)于2018年3月30日发布的版本号为Ver1.7的产品规格书，G104XVN01.0显示分辨率为1024(RGB)×768 (XGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为210.4×157.8 (宽×高) mm，可视尺寸为215.4×161.8 (宽×高) mm，外观尺寸为238.6(宽)×175.8(高)×7(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重295g (Typ.)。背光方面此产品采用了2 strings WLED发光的侧入式光源，光源的使用寿命为50K小时，含LED驱动。G104XVN01.0采用了LVDS (1 ch, 6/8-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用G104XVN01.0液晶模组，屏库®建议您向友达 (AUO)或其代理商了解关于G104XVN01.0的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
