奇美液晶模组G104X1-L02主要参数

现货数量
200片
长期卖家
6个
求购数量
暂无
生产状态
已停产

客户发样
2006,Q4
开始量产
2007,Q2
最后下单
2013,Q1
最后出货
2013,Q3

生产信息仅供参考，请与原厂或代理商确认。

品牌	奇美 (Chimei Innolux)	型号名称	G104X1-L02
屏幕尺寸	10.4英寸	面板类型	a-Si TFT-LCD, 液晶模组
分辨率	1024(RGB)×768, XGA, 4:3	像素布局	RGB垂直条状
显示区域	210.432×157.824 mm (H×V)	外观尺寸	225.5×176.3×10.67 mm (H×V×D)
屏幕重量	480g (Typ.)	表面处理	镜面 (Haze 0%)，Hard coating (3H)
屏幕亮度	400 cd/m² (Typ.)	对比度	1200 : 1 (Typ.) [透射]
最佳视向	全视角	光学模式	Super MVA，常黑显示，透射式
可视角度	88/88/88/88 (Typ.)(CR≥10)	响应速度	14/11 (Typ.)(Tr/Td) ms
颜色数量	16.2M, 57% NTSC	适用于
消耗功率	-	背光类型	2 pcs CCFL, 50K小时, 无驱动
刷新频率	60Hz	触摸功能	无触摸
信号系统	LVDS (1 ch, 8-bit) , 端子 , 30 pins
供应电压	3.3V (Typ.)
最大额定	存储温度 -20 ~ 80 °C 工作温度 -20 ~ 70 °C

共1条现货>>

奇美液晶模组G104X1-L02 VIP卖家现货

深圳市荣超光电科技有限公司

第6年

共6个供应商>>

奇美液晶模组G104X1-L02 VIP供应商

上海芯辉电子股份有限公司

第13年

G104X1-L02 长期供应贸易

上海市

欧点电子（深圳）有限公司

第11年

G104X1-L02 长期供应贸易

深圳市

德志科技有限公司

第9年

G104X1-L02 长期供应贸易

东莞市

深圳市荣超光电科技有限公司

第6年

G104X1-L02 长期供应贸易

深圳市

上海诚普电子科技有限公司

第5年

G104X1-L02 长期供应贸易

上海市

深圳市缔弘电子有限公司

第4年

G104X1-L02 长期供应代理经销

深圳市

奇美液晶模组G104X1-L02规格书

	规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
	G104X1-L02规格书	Ver2.4	English	951.1 K	28	2010-10-19	最新	付费下载
	G104X1-L02规格书	Ver1.0	English	973.9 K	26	2007-6-27		付费下载

奇美液晶模组G104X1-L02变更通知

	文件类型	文件编号	原厂发布日期
	G104X1-L02产品停产通知单（EOL）	M12080001	2012-11-6	下载文件

奇美液晶模组G104X1-L02验货标准(IIS)

IIS对应检验产品	原厂等级 (坏点数量)	MURA判定	通用等级	版本号	原厂发布日期
G070~G260	VIP会员可看	VIP会员可看	A Grade	Ver1.0A	2018-3-8	IIS下载
G Series	VIP会员可看	VIP会员可看	A Grade	Ver1.0A	2006-12-20	IIS下载

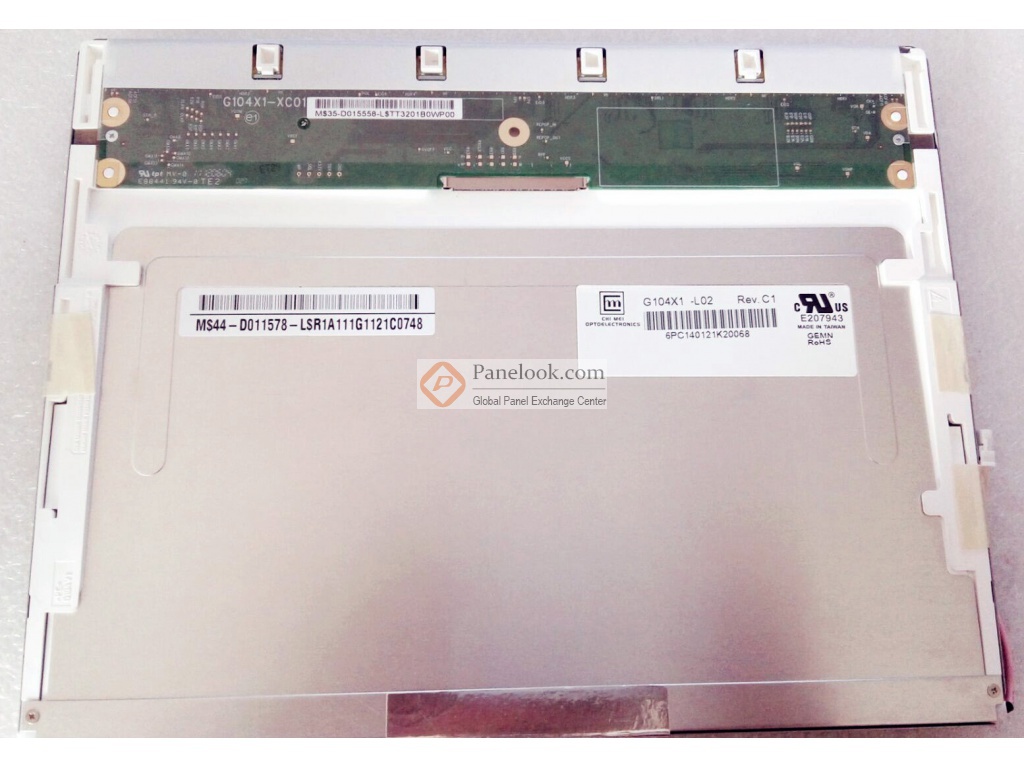

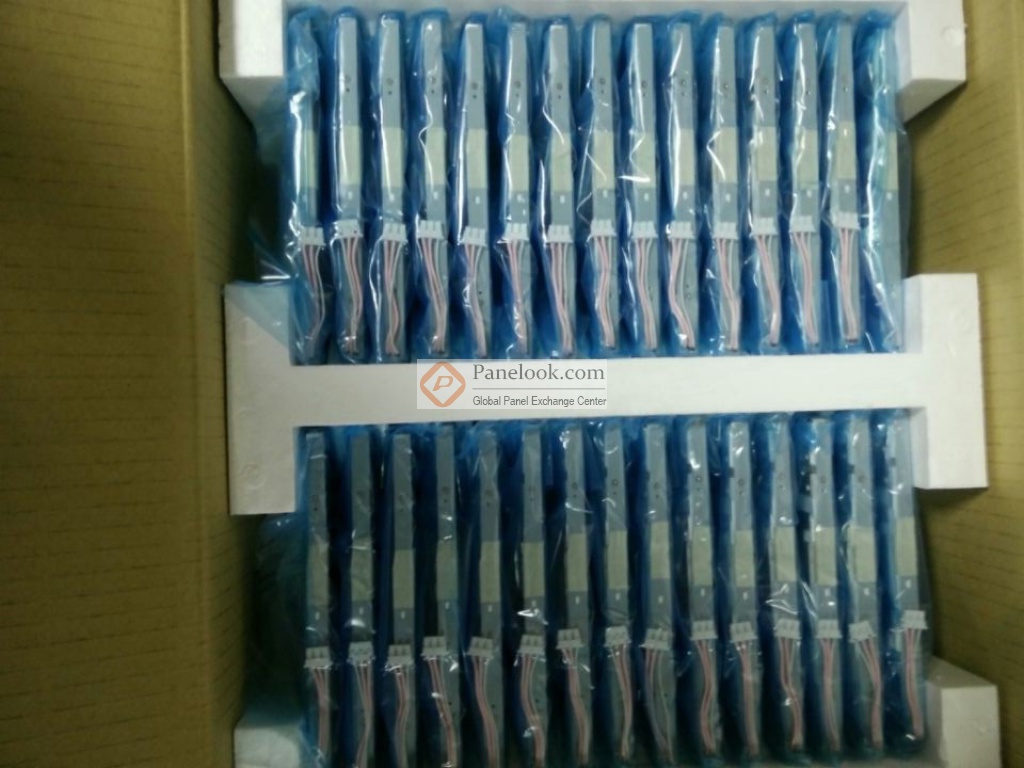

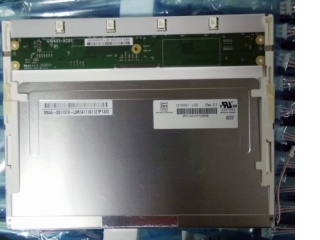

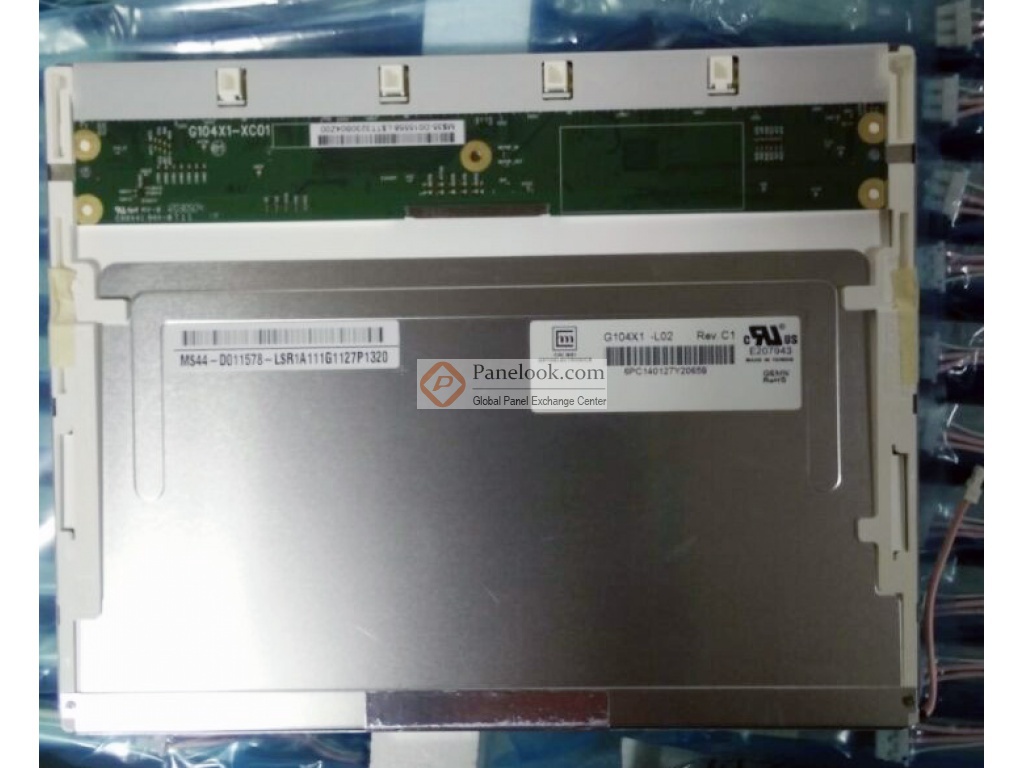

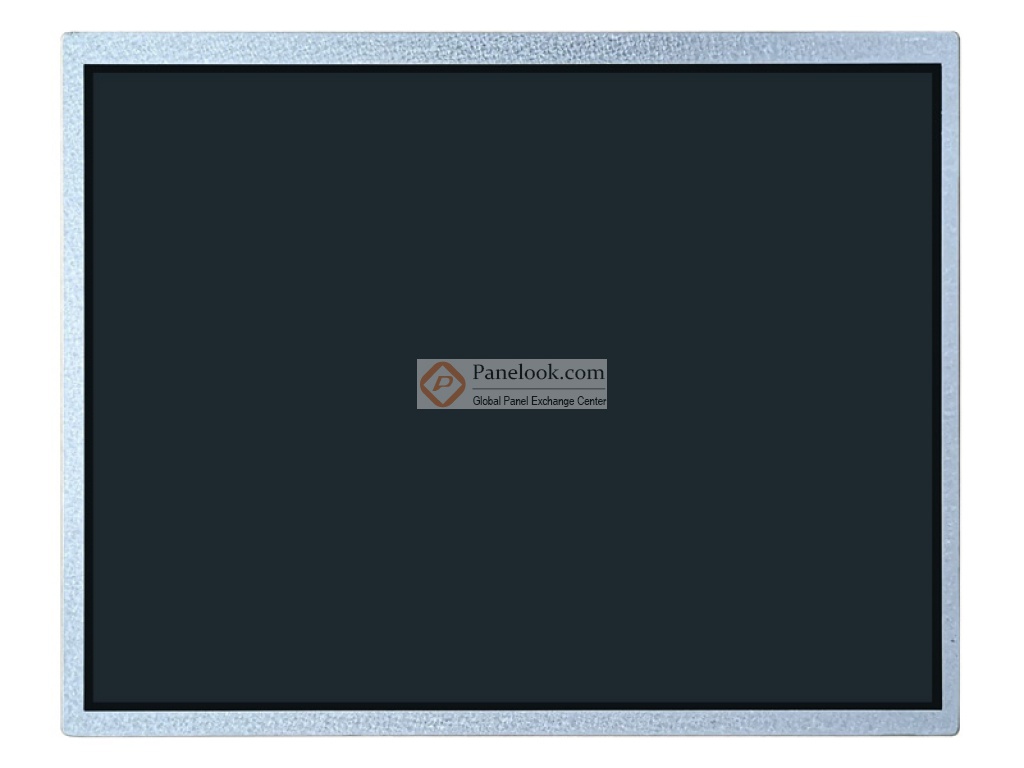

奇美液晶模组G104X1-L02图片

奇美液晶模组G104X1-L02综述

G104X1-L02是奇美 (Chimei Innolux)推出的一款10.4吋a-Si TFT-LCD液晶模组产品，它装配有CCFL背光，无背光驱动，无触摸。此产品工作温度为 -20 ~ 70°C，存储温度为 -20 ~ 80°C，耐振动性为1.5G (14.7 m/s²)。它的典型特征屏库总结为: 背光易换，寿命大于5万小时，180度翻转显示，表面镜面。基于它的特征屏库推荐此型号应用于工业，游戏等产品。根据屏库掌握的情报此产品于2007年Q2量产，于2013年Q3停产，当前生产状态为已停产。目前此型号在屏库上有1条现货信息、6家供应商信息，交易氛围活跃。屏库于2013年03月22日对此型号首次建立参数，并于2024年11月27日对参数进行了最后更新。根据奇美 (Chimei Innolux)于2010年10月19日发布的版本号为Ver2.4的产品规格书，G104X1-L02显示分辨率为1024(RGB)×768 (XGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为210.432(宽)×157.824(高) mm，外观尺寸为225.5(宽)×176.3(高)×10.67(厚) mm，可视尺寸为215.4(宽)×161.8(高) mm，表面处理为镜面 (Haze 0%)，Hard coating (3H)，产品净重480g (Typ.)。背光方面此产品采用了2 pcs CCFL发光的侧入式光源，光源的使用寿命为50K小时，不含背光驱动。G104X1-L02采用了LVDS (1 ch, 8-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于G104X1-L02的最新的生产状态信息和技术信息，屏库®建议您咨询奇美 (Chimei Innolux)。
