| 面板品牌 | 奇美 (Chimei Innolux) | 面板型号 | G104S1-L01 | ||
|---|---|---|---|---|---|
| 面板尺寸 | 10.4英寸 | 面板类型 | a-Si TFT-LCD, 液晶模组 | ||
| 像素数量 | 800(RGB)×600, SVGA, 4:3 | 像素布局 | RGB垂直条状 | ||
| 显示区域 | 211.2(H)×158.4(V) mm | 外观尺寸 | 243(H)×184(V)×7.3(D) mm | ||
| 面板重量 | 355g (Typ.) | 表面处理 | 雾面，Hard coating (3H) | ||
| 面板亮度 | 400 cd/m² (Typ.) | 对比度 | 700:1 (Typ.) (TM) | ||
| 可视角度 | 80/80/70/70 (Typ.)(CR≥10)  |
工作模式 | TN，常白显示，透射式
|
||
| 视角方向 | - | 反应时间 | 5/11 (Typ.)(Tr/Td) ms | ||
| 功率消耗 | 4.8W (Typ.) | 光源类型 | WLED, 30K小时, 含LED驱动 | ||
| 显示颜色 | 262K/16.2M, 53% NTSC | 触摸屏 | 无触摸 | ||
| 工作频率 | 60Hz | 面板应用 | |
||

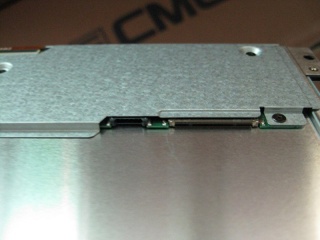

| 信号接口 | LVDS (1 ch, 6/8-bit) , 20 pins , 端子 | ||||
| 驱屏电压 | 3.3V (Typ.) | ||||
| 工作环境 | 工作温度 -20 ~ 70 °C, 存储温度 -40 ~ 80 °C | ||||
中国台湾
深圳市
美国
上海市
厦门市
深圳市
深圳市
深圳市
深圳市
深圳市
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
G104S1-L01规格书 | Rev.C4 Ver3.3 | English | 1.4 M | 30 | 2022-6-21 | 最新 | |
|
|
G104S1-L01规格书 | Rev.C3_Ver3.2 | English | 1.3 M | 30 | 2022-1-6 | ||
|
|
G104S1-L01规格书 | Rev.C3 Ver3.0 | English | 1.1 M | 30 | 2019-7-5 | ||
|
|
G104S1-L01规格书 | Ver2.3 | English | 1 M | 28 | 2016-5-16 | ||
|
|
G104S1-L01规格书 | Ver2.1 | English | 1.1 M | 28 | 2011-8-23 | ||
|
|
G104S1-L01规格书 | Ver2.0 | English | 1.1 M | 28 | 2011-2-10 | ||
|
G104S1-L01规格书 | Ver1.0 | English | 1.1 M | 28 | 2010-8-17 | ||
|
|
G104S1-L01规格书 | Ver0.0 | English | 1 M | 28 | 2010-5-24 |
| 文件类型 | 文件编号 | 原厂发布日期 | ||
|
G104S1-L01产品停产通知单（EOL） | I2310002 | 2023-10-19 | 下载文件 |
