像素布局
RGB垂直条状
显示区域 170.4(H)×127.8(V) mm外观尺寸 203(H)×142.5(V)×12.7(D) mm
面板亮度 350 cd/m² (Typ.)对比度 500:1 (Typ.) (TM)
可视角度 60/60/60/40 (Typ.)(CR≥10)  工作模式 TN，常白显示，透射式
视角方向 12 o'clock反应时间 10/25 (Typ.)(Tr/Td) ms
显示颜色 262K, 46% NTSC触摸屏 无触摸
-
功率消耗
6.8W (Typ.)
光源类型 2 pcs CCFL, 50K小时, 无驱动
工作频率 60Hz-
面板应用
- 信号接口
-
Analog RGB + TTL (1 ch, 6-bit) , 45 pins , 端子
- 工作环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
友达液晶模组G084SN05 V5规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
G084SN05 V5规格书 |
Ver0.1 |
English |
823.5 K |
28 |
2006-5-10 |
最新 |
|
友达液晶模组G084SN05 V5验货标准(IIS)
友达液晶模组G084SN05 V5摘要

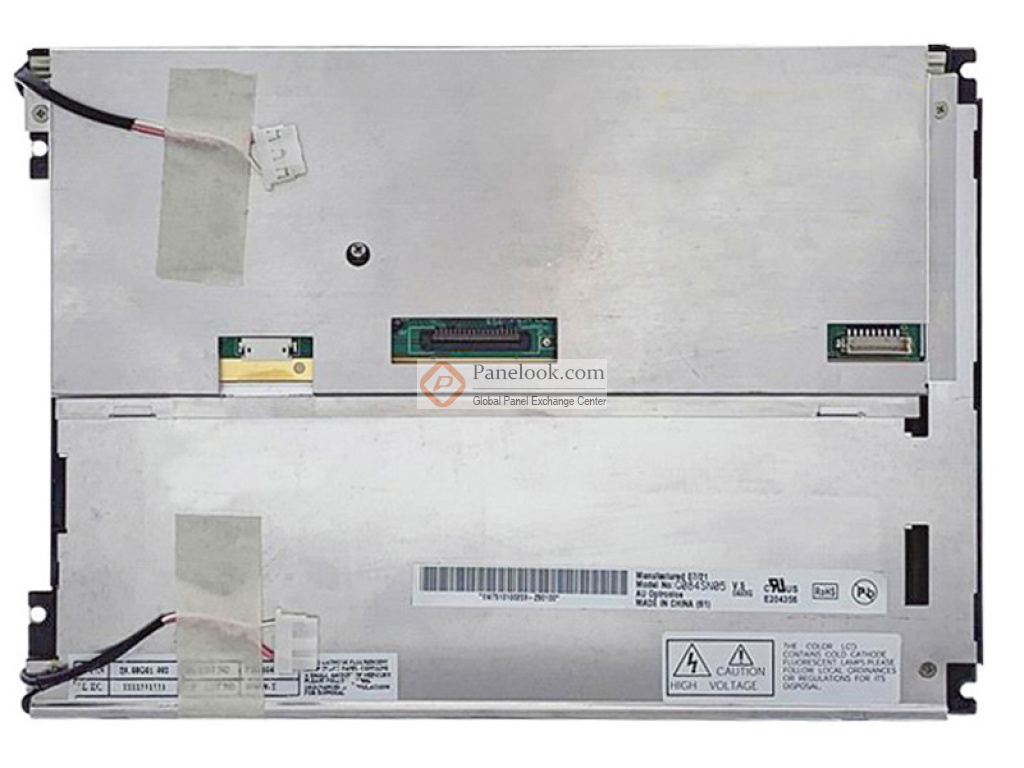

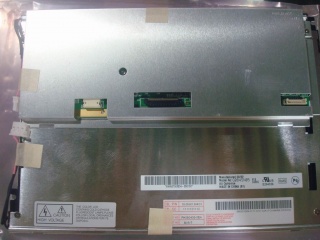

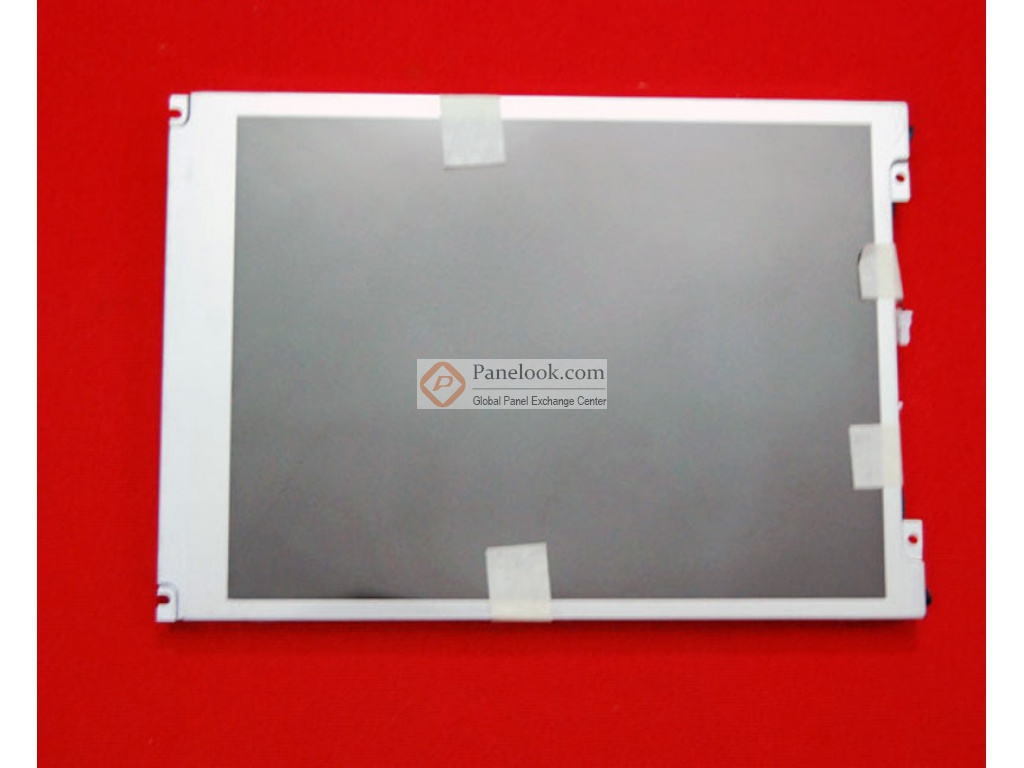

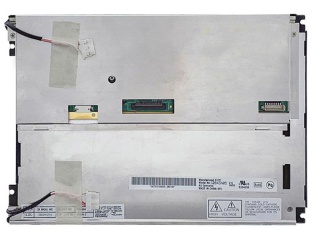

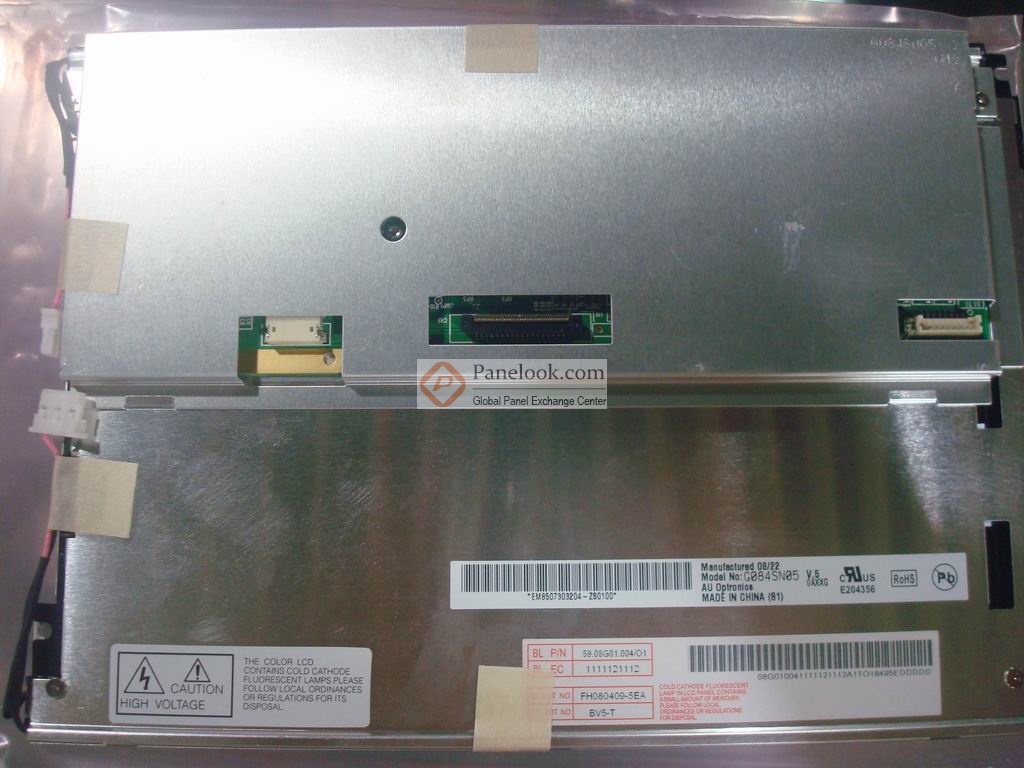

友达 (AUO) 推出的 G084SN05 V5 (别名: G084SN05 V.5)是一款采用a-Si TFT-LCD技术的 8.4英寸液晶模组产品，它装配有CCFL背光，无背光驱动，无触摸。屏库总结它的典型特征为: 寿命大于5万小时，180度翻转显示。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。此型号适合应用于 工业。根据屏库掌握的情报此产品于2006年Q3量产，当前生产状态为已停产。目前G084SN05 V5在屏库上有5条现货信息、0家供应商信息，交易氛围清淡。屏库于2012年12月27日对此型号首次建立参数，并于2023年08月30日对参数进行了最后更新。根据友达 (AUO)于2006年5月10日发布的版本号为Ver0.1的产品规格书，G084SN05 V5显示分辨率为 800(RGB)×600 (SVGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为170.4×127.8 (宽×高) mm，可视尺寸为173.6×130.8 (宽×高) mm，外观尺寸为203(宽)×142.5(高)×12.7(厚) mm，产品净重260±10g。背光方面此产品采用了2 pcs CCFL发光的侧入式光源(顶部和底部)，光源的使用寿命为50K小时，不含背光驱动。G084SN05 V5采用了Analog RGB + TTL (1 ch, 6-bit)信号接口，总共45 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用G084SN05 V5液晶模组，屏库®建议您向友达 (AUO)或其代理商了解关于G084SN05 V5的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
|
