RGB垂直条状
- 显示区域
- 170.4×127.8 mm (H×V)
- 外观尺寸
- 203×142.5×7.8 mm (H×V×D)
- 屏幕重量
- 300±10g
- 表面处理
- -
- 屏幕亮度
- 180 cd/m² (Typ.)
- 对比度
- 500:1 (Typ.) [透射]
- 最佳视向
- 12 o'clock
- 光学模式
- TN，常白显示，透射式
- 可视角度
- 65/65/65/45 (Typ.)(CR≥10)
- 响应速度
- 10/25 (Typ.)(Tr/Td) ms
- 颜色数量
- 262K, 48% NTSC
- 适用于
-
- 功率消耗
- 3.3W (Typ.)
- 背光类型
- 1 pcs CCFL, 20K小时, 无驱动
- 刷新频率
- 60Hz
- 触摸功能
- 4线电阻触摸屏
- 信号系统
- LVDS (1 ch, 6-bit) , 端子 , 20 pins
- 供应电压
- 3.3V (Typ.)
- 最大额定
- 存储温度 -20 ~ 60 °C 工作温度 0 ~ 50 °C
友达液晶模组G084SN03 V2规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
G084SN03 V2规格书 |
Ver0.3 |
English |
710.1 K |
26 |
2005-8-29 |
最新 |
|
友达液晶模组G084SN03 V2验货标准(IIS)

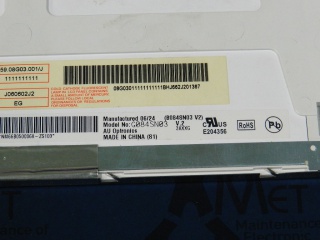

友达液晶模组G084SN03 V2综述
G084SN03 V2 (别名: G084SN03 V.2)是友达 (AUO)推出的一款8.4吋a-Si TFT-LCD液晶模组产品，它装配有CCFL背光，无背光驱动，4线电阻触摸屏。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.0G (9.8 m/s²)。它的典型特征屏库总结为: 带触摸屏。基于它的特征屏库推荐此型号应用于工业等产品。根据屏库掌握的情报此产品于2005年Q4量产，于2009年Q1停产，当前生产状态为已停产。目前此型号在屏库上有1条现货信息、0家供应商信息，交易氛围清淡。屏库于2012年12月27日对此型号首次建立参数，并于2023年08月30日对参数进行了最后更新。根据友达 (AUO)于2005年8月29日发布的版本号为Ver0.3的产品规格书，G084SN03 V2显示分辨率为800(RGB)×600 (SVGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为170.4(宽)×127.8(高) mm，外观尺寸为203(宽)×142.5(高)×7.8(厚) mm，可视尺寸为174.0(宽)×131.3(高) mm，产品净重300±10g。背光方面此产品采用了1 pcs CCFL发光的侧入式光源(底部)，光源的使用寿命为20K小时，不含背光驱动。G084SN03 V2采用了LVDS (1 ch, 6-bit)信号接口，总共20 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于G084SN03 V2的最新的生产状态信息和技术信息，屏库®建议您咨询友达 (AUO)。
|
