友达液晶模组G057QN01 V1概况-全球液晶屏交易中心-屏库

人气指数：24534 2025-02-13 00:32

友达液晶模组G057QN01 V1主要参数

现货数量
747片
长期卖家
1个
求购数量
暂无
生产状态
已停产

客户发样
2009,Q2
开始量产
2009,Q3
最后下单
2012,Q1
最后出货
2012,Q3

生产信息仅供参考，请与原厂或代理商确认。

品牌	友达 (AUO)	型号名称	G057QN01 V1
屏幕尺寸	5.7英寸	面板类型	a-Si TFT-LCD, 液晶模组
分辨率	320(RGB)×240, QVGA, 4:3	像素布局	RGB垂直条状
显示区域	115.2×86.4 mm (H×V)	外观尺寸	144×104.6×12.8 mm (H×V×D)
屏幕重量	160/175g (Typ./Max.)	表面处理	雾面，Hard coating (3H)
屏幕亮度	800 cd/m² (Typ.)	对比度	800 : 1 (Typ.) [透射]
最佳视向	12 o'clock	光学模式	TN，常白显示，透射式
可视角度	80/80/70/70 (Typ.)(CR≥10)	响应速度	15/10 (Typ.)(Tr/Td) ms
颜色数量	262K, 50% NTSC	适用于
消耗功率	3.37W	背光类型	WLED, 50K小时, 含LED驱动
刷新频率	60Hz	触摸功能	无触摸
信号系统	CMOS (1 ch, 6-bit) , 端子 , 33 pins
供应电压	3.3V (Typ.)
最大额定	存储温度 -30 ~ 85 °C 工作温度 -30 ~ 85 °C

共5条现货>>

友达液晶模组G057QN01 V1 VIP卖家现货

百万源电子有限公司

第10年

卜桦有限公司

第14年

深圳市赛旋电子科技有限公司

第2年

深圳新瑞显科技有限公司

第6年

新屏原厂原包, 通用A级, 约95%无亮点

200片, 2片起售, 中国大陆仓

1周内交货

详情

上海沐泽信息技术有限公司

第11年

新屏原厂原包, 通用A级, 约95%无亮点

60片, 2片起售, 中国大陆仓

即刻交货

详情

共1个供应商>>

友达液晶模组G057QN01 V1 VIP供应商

深圳市创达方科技有限公司

第2年

G057QN01 V1 长期供应贸易

深圳市

友达液晶模组G057QN01 V1规格书

	规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
	G057QN01 V1规格书	Ver1.0	English	1.3 M	22	2009-8-20	最新	付费下载
	G057QN01 V1规格书	Ver0.1	English	1.2 M	22	2009-5-22		会员下载

友达液晶模组G057QN01 V1验货标准(IIS)

IIS对应检验产品	原厂等级 (坏点数量)	MURA判定	通用等级	版本号	原厂发布日期
G057 series	VIP会员可看	VIP会员可看	A Grade	Rev.1	2013-9-1	IIS下载
G057 series	VIP会员可看	VIP会员可看	A Grade	Ver.0	2011-2-28	IIS下载
G057QN01 series	VIP会员可看	VIP会员可看	A Grade	Ver.1	2008-8-27	IIS下载

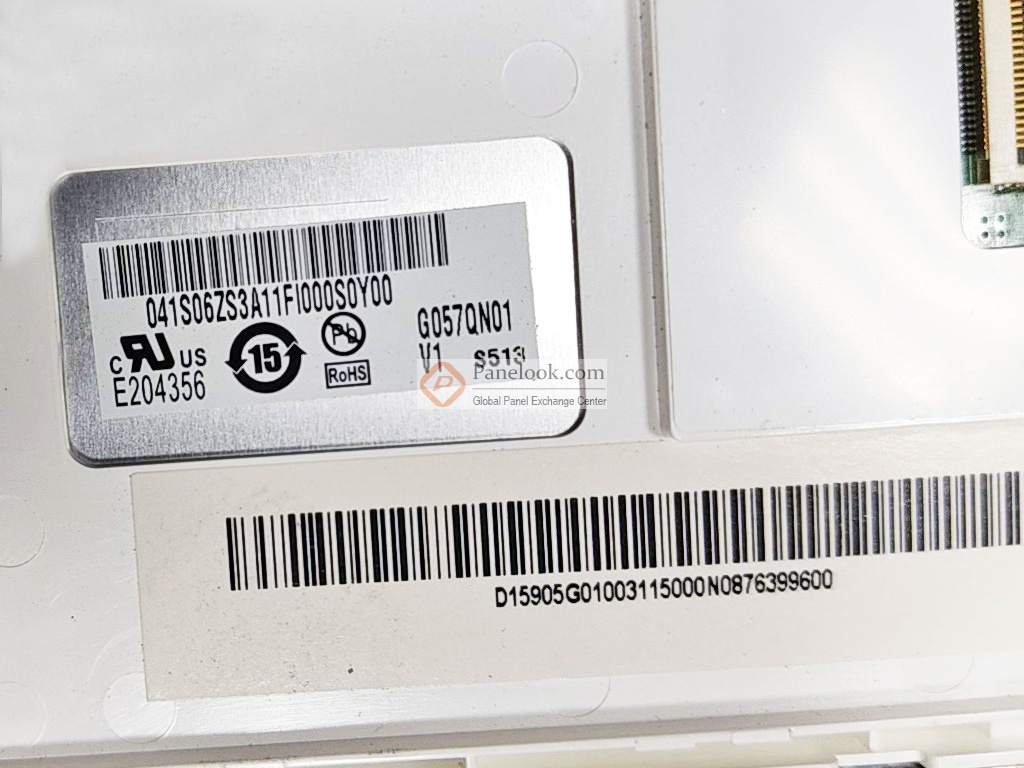

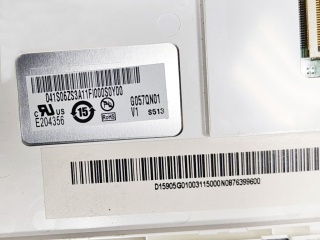

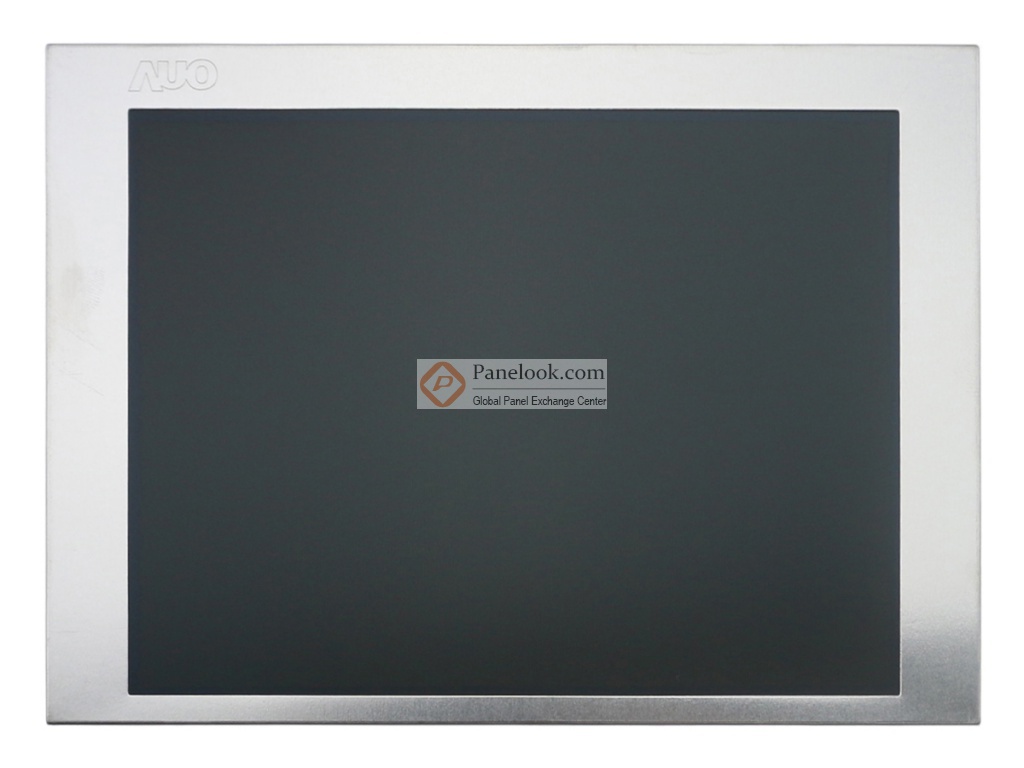

友达液晶模组G057QN01 V1图片

友达液晶模组G057QN01 V1综述

G057QN01 V1 (别名: G057QN01 V.1)是友达光电股份有限公司 (友达，AUO) 推出的一款采用a-Si TFT-LCD技术的5.7英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。根据友达 (AUO)于2009年8月20日发布的版本号为Ver1.0的产品规格书，G057QN01 V1显示分辨率为320(RGB)×240 (QVGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为115.2×86.4 (宽×高) mm，可视尺寸为118.2×89.4 (宽×高) mm，外观尺寸为144×104.6 (宽×高)×12.8(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重160/175g (Typ./Max.)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为50K小时，含LED驱动。G057QN01 V1采用了CMOS (1 ch, 6-bit)信号接口，总共33 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用G057QN01 V1液晶模组，屏库®建议您向友达 (AUO)或其代理商了解关于G057QN01 V1的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2009年Q3量产，于2012年Q3停产，当前生产状态为已停产。目前G057QN01 V1在屏库上有5条现货信息、1家供应商信息，交易氛围活跃。屏库于2012年12月19日对此型号首次建立参数，并于2025年02月13日对参数进行了最后更新。它的工作温度为 -30 ~ 85°C，存储温度为 -30 ~ 85°C，耐振动性为1.5G (14.7 m/s²)。基于它宽温，高亮度，背光易换，白光LED背光，寿命大于5万小时，含LED驱动器，上/下,左/右翻转显示，表面雾面， EOL: Jul. 2012, Last Time Buy: Oct. 2011等特征，此型号推荐使用于工业。

比较全部

友达 G057QN01系列型号

(共4个)

品牌	尺寸	组成	分辨率	亮度	对比度	背光	信号接口		现货(片)
G057QN01 V0	友达	5.7"	液晶模组	320×240	400	800:1	WLED	TTL	2个	251
G057QN01 V1	友达	5.7"	液晶模组	320×240	800	800:1	WLED	TTL	1个	747
G057QN01 V2	友达	5.7"	液晶模组	320×240	800	800:1	WLED	TTL	56个	18369
G057QN01 V210	友达	5.7"	液晶模组	320×240	800	800:1	WLED	TTL	6个	200
