光王液晶模组F-55157GNF-LW-ASN概况-全球液晶屏交易中心-屏库

人气指数：5309 2023-11-28 01:48

光王液晶模组F-55157GNF-LW-ASN主要参数

现货数量
208片
长期卖家
暂无
求购数量
暂无
生产状态
已停产

客户发样
2008,Q1
开始量产
2008,Q2
最后下单
--
最后出货
--

生产信息仅供参考，请与原厂或代理商确认。

面板品牌
光王 (OPTREX)
面板型号
F-55157GNF-LW-ASN

面板尺寸
5.7英寸
面板类型
FSTN-LCD, 液晶模组

像素数量
320×240, QVGA, 4:3
像素布局
矩形

显示区域
115.185(H)×86.385(V) mm
外观尺寸
160(H)×109(V)×11(D) mm

面板重量
265g (Max.)
表面处理
-

面板亮度
150 cd/m² (Typ.)
对比度
15:1 (Typ.) (TM)

可视角度
40/44/25/35 (Typ.)(CR≥2)
工作模式
STN，黑白模，透射式

视角方向
6 o'clock
反应时间
200/100 (Typ.)(Tr/Td) ms

显示颜色
单色
触摸屏
无触摸

功率消耗
-
光源类型
3S3P WLED, 无驱动

工作频率
70Hz
面板应用

信号接口
Parallel Data (1ch, 4-bit) , 14 pins , FPC

驱屏电压
5.0V (Typ.)

工作环境
工作温度 0 ~ 60 °C, 存储温度 -20 ~ 70 °C

共2条现货>>

光王液晶模组F-55157GNF-LW-ASN VIP卖家现货

金亿库光电有限公司

第4年

新屏原厂原包, 通用A+级, 约95%无亮点

100片, 2片起售, 中国大陆仓

即刻交货

详情

N&S Electronic Co., Limited香港常青电子有限公司

第11年

新屏原厂原包, 通用A级, 约95%无亮点

108片, 2片起售, 中国大陆仓

即刻交货

详情

光王液晶模组F-55157GNF-LW-ASN规格书

	规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
	F-55157GNF-LW-ASN规格书	Rev.1	English + Japanese	1.1 M	27	2008-5-9	最新	付费下载

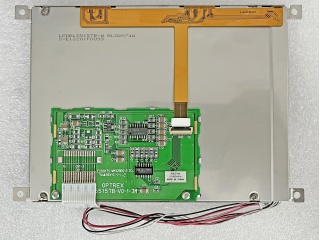

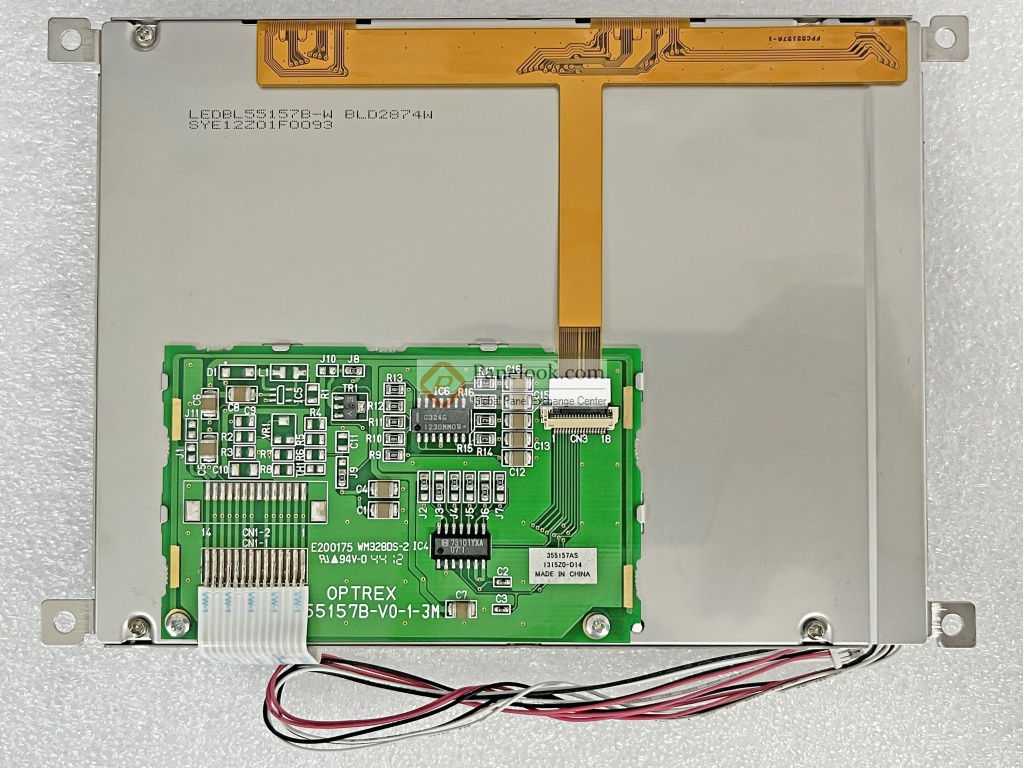

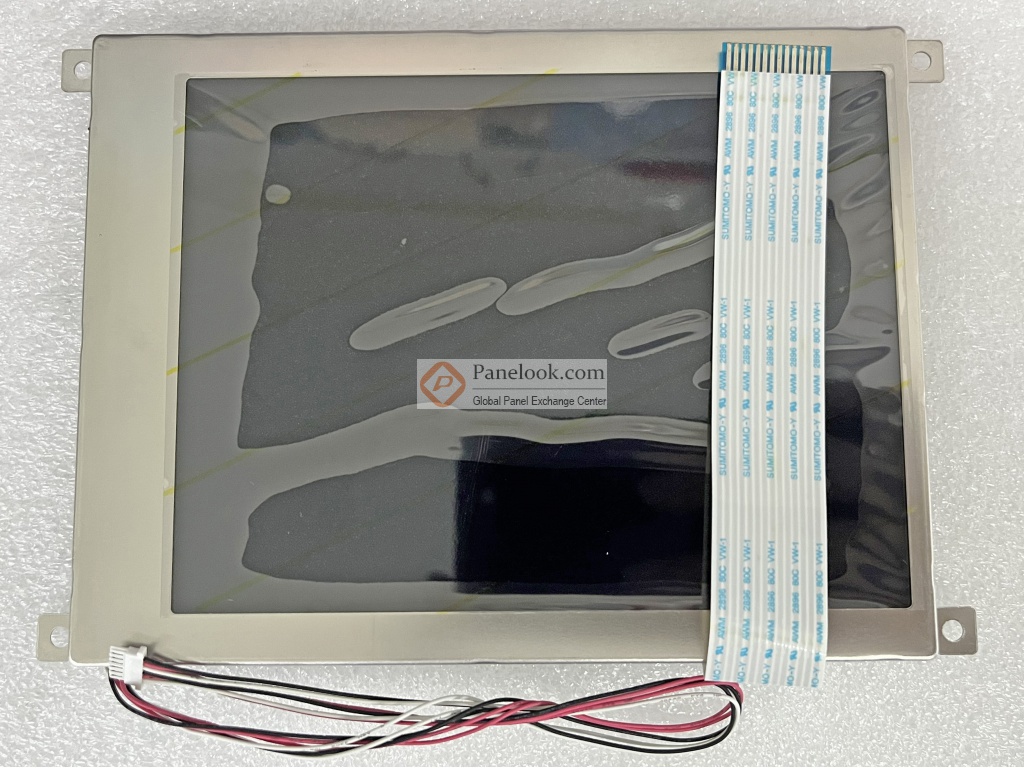

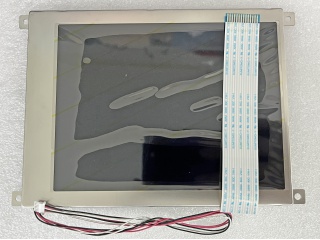

光王液晶模组F-55157GNF-LW-ASN图片

光王液晶模组F-55157GNF-LW-ASN摘要

光王 (OPTREX) 推出的F-55157GNF-LW-ASN是一款采用FSTN-LCD技术的5.7英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。屏库总结它的典型特征为: 白光LED背光。它的工作温度为 0 ~ 60°C，存储温度为 -20 ~ 70°C。此型号适合应用于工业。根据屏库掌握的情报此产品于2008年Q2量产，当前生产状态为已停产。目前F-55157GNF-LW-ASN在屏库上有2条现货信息、0家供应商信息，交易氛围清淡。屏库于2013年04月16日对此型号首次建立参数，并于2023年11月28日对参数进行了最后更新。根据光王 (OPTREX)于2008年5月9日发布的版本号为Rev.1的产品规格书，F-55157GNF-LW-ASN显示分辨率为320×240 (QVGA)，宽高比为4:3 (宽:高)，像素采用矩形排列。它的显示区域尺寸为115.185×86.385 (宽×高) mm，可视尺寸为120.0×90.0 (宽×高) mm，外观尺寸为160(宽)×109(高)×11(厚) mm，产品净重265g (Max.)。背光方面此产品采用了3S3P WLED发光的侧入式光源，不含背光驱动。F-55157GNF-LW-ASN采用了Parallel Data (1ch, 4-bit)信号接口，总共14 pins，采用FPC连接，驱屏电压为5.0V (Typ.)。它的典型垂直刷新率Fv为70Hz。如果开发新产品想采用F-55157GNF-LW-ASN液晶模组，屏库®建议您向光王 (OPTREX)或其代理商了解关于F-55157GNF-LW-ASN的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！

比较全部

光王 F-55157系列型号

(共4个)

品牌	尺寸	组成	分辨率	亮度	对比度	背光	信号接口
F-55157GNB-FW-APN	京瓷	5.7"	液晶模组	320×240	150	5:1	CCFL	并口数据	0
F-55157GNB-LW-ARN	京瓷	5.7"	液晶模组	320×240	150	5:1	WLED	并口数据	0
F-55157GNF-FW-AQN	京瓷	5.7"	液晶模组	320×240	150	15:1	CCFL	并口数据	0
F-55157GNF-LW-ASN	京瓷	5.7"	液晶模组	320×240	150	15:1	WLED	并口数据	208
