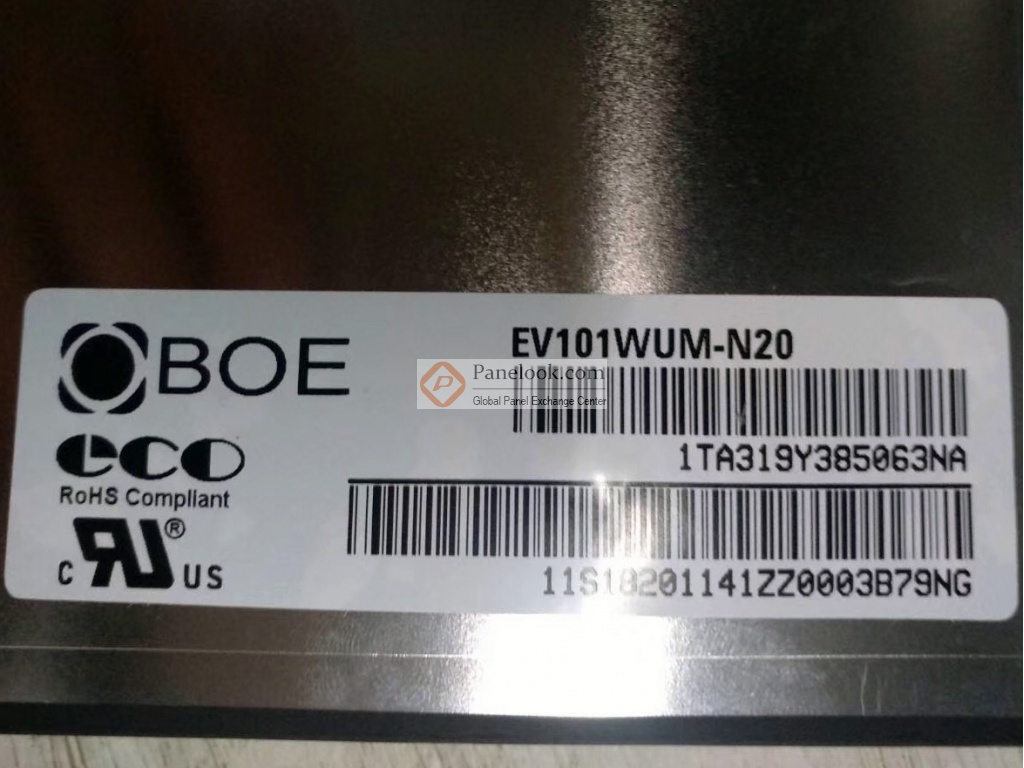

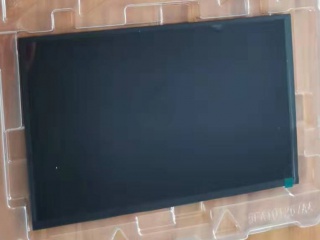

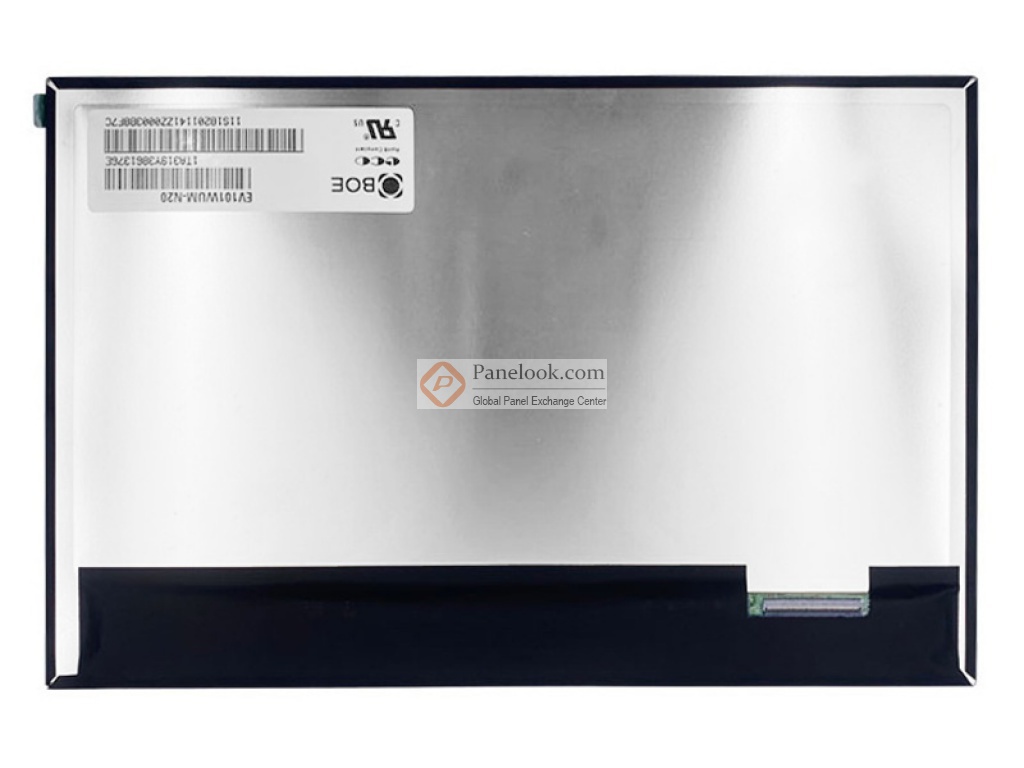

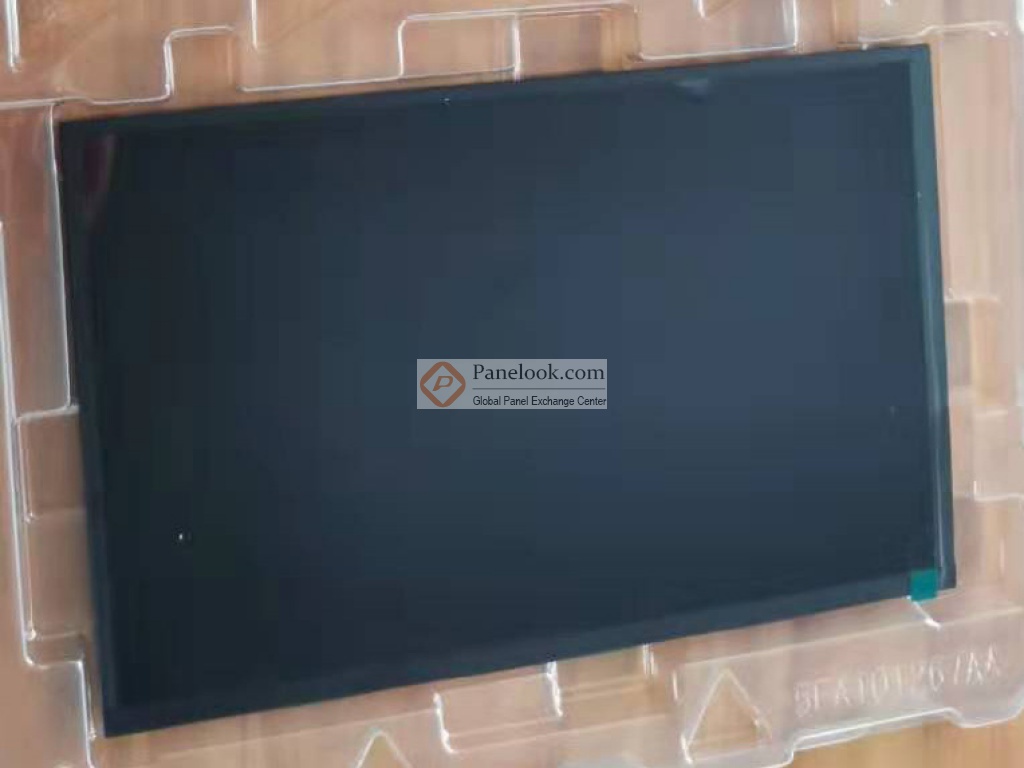

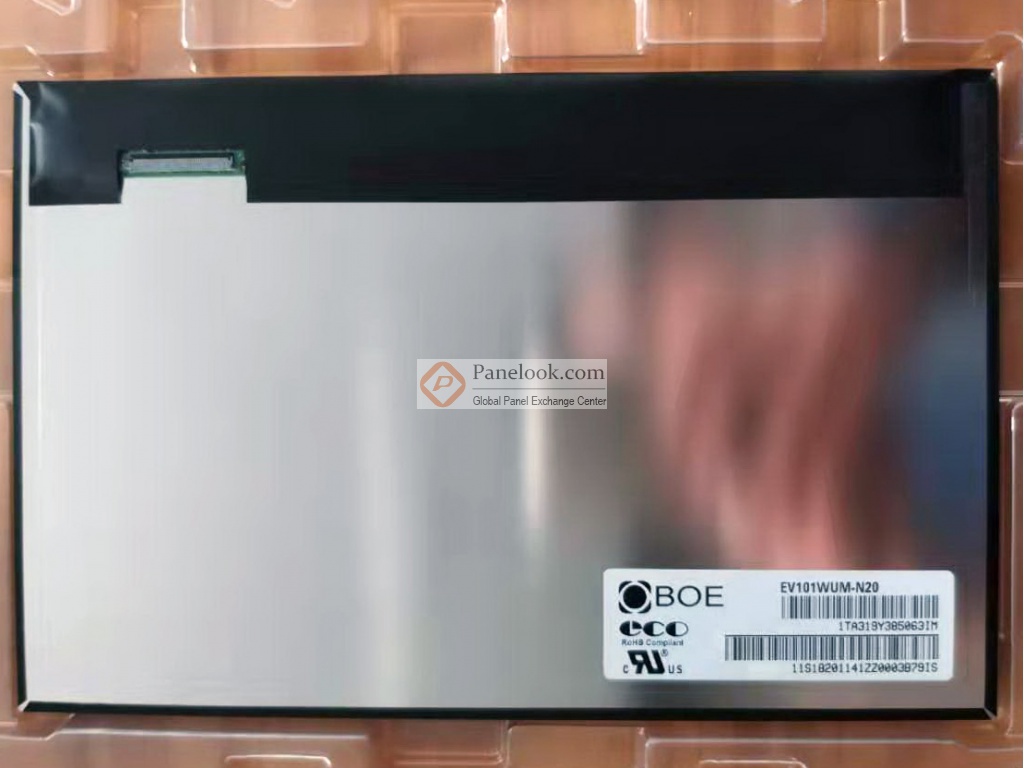

| 面板品牌 | 京东方 (BOE) | 面板型号 | EV101WUM-N20 | ||
|---|---|---|---|---|---|
| 面板尺寸 | 10.1英寸 | 面板类型 | a-Si TFT-LCD, 液晶模组 | ||
| 像素数量 | 1920(RGB)×1200, WUXGA, 16:10 | 像素布局 | RGB垂直条状 | ||
| 显示区域 | 216.806(H)×135.504(V) mm | 外观尺寸 | 228.41(H)×149.22(V)×4.6(D) mm | ||
| 面板重量 | 187g (Typ.) | 表面处理 | - | ||
| 面板亮度 | 600 cd/m² (Typ.) | 对比度 | 900:1 (Typ.) (TM) | ||
| 可视角度 | 85/85/85/85 (Typ.)(CR≥10)  |
工作模式 | ADS，常黑显示，透射式
|
||
| 视角方向 | 全视角 | 反应时间 | 30 (Typ.)(Tr+Td) ms | ||
| 功率消耗 | 4.2W (Typ.) | 光源类型 | 7S7P WLED, 30K小时, 无驱动 | ||
| 显示颜色 | 16.7M, 72% NTSC | 触摸屏 | 无触摸 | ||
| 工作频率 | 60Hz | 面板应用 | |
||
| 信号接口 | LVDS (2 ch, 8-bit) , 45 pins , 端子 | ||||
| 驱屏电压 | 3.3V (Typ.) | ||||
| 工作环境 | 工作温度 -20 ~ 70 °C, 存储温度 -25 ~ 80 °C | ||||
深圳市
深圳市
上海市
上海市
深圳市
深圳市
苏州市
深圳市
深圳市
杭州市
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
EV101WUM-N20规格书 | Rev.P2 | English | 1.4 M | 33 | 2023-5-5 | 最新 | |
|
|
EV101WUM-N20规格书 | Rev.P0 | English | 1.2 M | 27 | 2021-4-12 | ||
|
|
EV101WUM-N20规格书 | Rev.P2 | English | 1.4 M | 28 | 2019-6-26 | ||
|
EV101WUM-N20规格书 | Rev.P0 | English | 1.4 M | 24 | 2019-2-25 |
| IIS对应检验产品 | 原厂等级 (坏点数量) | MURA判定 | 通用等级 | 版本号 | 原厂发布日期 | ||
|
10.1 TFT-LCD Module | VIP会员可看 |
VIP会员可看 | A Grade | Rev.0 | 2018-06-07 | IIS下载 |
