| 品牌 |
|---|
| 屏幕尺寸 |
| 分辨率 |
| 显示区域 |
| 屏幕重量 |
| 屏幕亮度 |
| 推荐视向 |
| 可视角度 |
| 颜色数量 |
| 功率消耗 |
| 刷新频率 |
| 全台晶象 (EDT) |
| 2.8英寸 |
| 240(RGB)×320, QVGA, 3:4 |
| 43.2×57.6 mm (H×V) |
| - |
| 350 cd/m² (Typ.) |
| 12 o'clock |
75/70/75/55 (Typ.)(CR≥10)  |
| 262K, 62% NTSC |
| - |
| - |
| 型号名称 |
| 面板类型 |
| 像素布局 |
| 外观尺寸 |
| 表面处理 |
| 对比度 |
| 光学模式 |
| 响应速度 |
| 适用于 |
| 背光系统 |
| 触摸功能 |
| ET028002DMU | |
| a-Si TFT-LCD, 液晶模组 | |
| RGB垂直条状 | |
| 50.5×69.6×3.1 mm (H×V×D) | |
| - | |
| 500 : 1 (Typ.) (透射) | |
| TN，常白显示，透射式 |
|
| 10/15 (Typ.)(Tr/Td) ms | |
| |
|
| 1S4P WLED, 无驱动 | |
| 无触摸 |
| 信号类型 |
|---|
| 电压供应 |
| 最大额定 |
| CPU/RGB/SPI , 50 pins , FPC |
| 2.8/2.8V (Typ.)(VCI/IOVCC) |
| 存储温度 -30 ~ 80 °C 工作温度 -20 ~ 70 °C |
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
ET028002DMU规格书 | Ver.1 | English | 412.1 K | 26 | 2007-11-5 | 最新 |

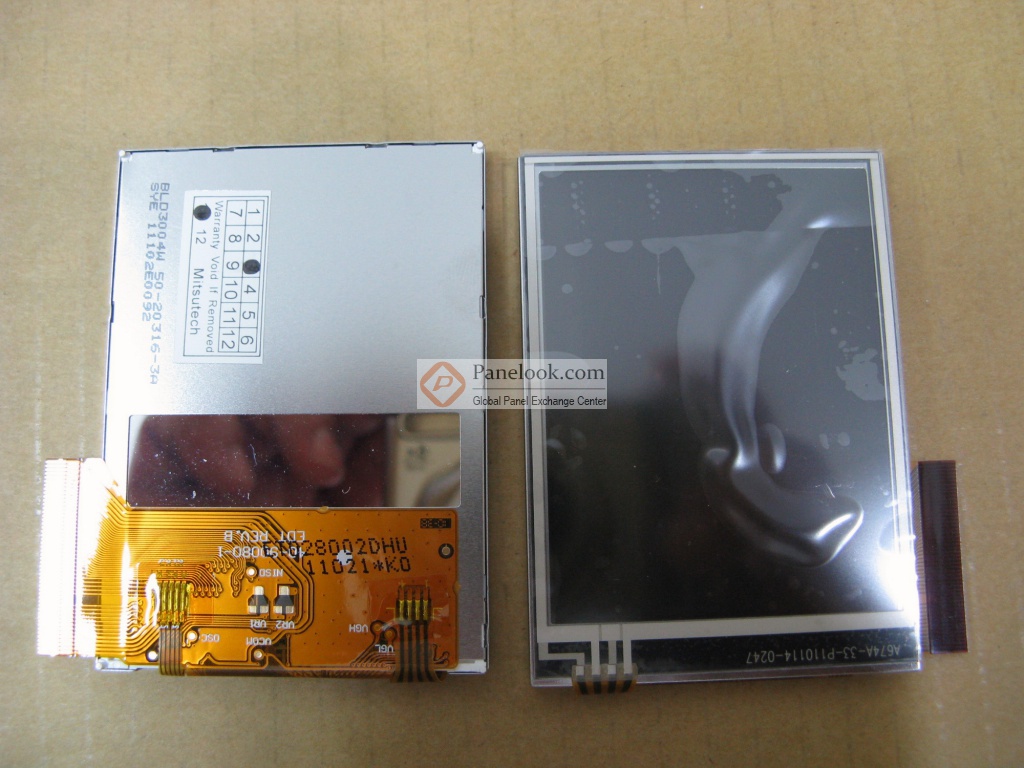

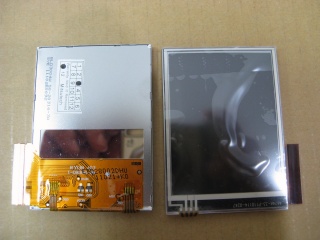

ET028002DMU是全台晶象 (EDT)推出的一款2.8吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。此产品工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C。它的典型特征屏库总结为: 肖像模式，白光LED背光， 3 in 1 FPC。基于它的特征屏库推荐此型号应用于手机等产品。本产品已邦定HX8347-A驱动IC。根据屏库掌握的情报此产品于2007年Q4量产，于2012年Q3停产，当前生产状态为已停产。目前此型号在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2013年03月09日对此型号首次建立参数，并于2023年11月16日对参数进行了最后更新。根据全台晶象 (EDT)于2007年11月5日发布的版本号为Ver.1的产品规格书，ET028002DMU显示分辨率为240(RGB)×320 (QVGA)，宽高比为3:4 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为43.2(宽)×57.6(高) mm，外观尺寸为50.5(宽)×69.6(高)×3.1(厚) mm，可视尺寸为44.2(宽)×58.6(高) mm。背光方面此产品采用了1S4P WLED发光的侧入式光源，不含背光驱动。ET028002DMU采用了CPU/RGB/SPI信号接口，总共50 pins，采用FPC连接，驱屏电压为2.8/2.8V (Typ.)(VCI/IOVCC)。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于ET028002DMU的最新的生产状态信息和技术信息，屏库®建议您咨询全台晶象 (EDT)。
