RGB垂直条状
- 显示区域
- 101.568×76.176 mm (H×V)
- 外观尺寸
- 109.55×85.86×1.69 mm (H×V×D)
- 屏幕重量
- 37.0g (Typ.)
- 表面处理
- 雾面
- 屏幕亮度
- 0 cd/m²
- 对比度
- 500:1 (Typ.) [透射]
- 最佳视向
- 6 o'clock
- 光学模式
- TN，常白显示，透射式
- 可视角度
- 70/70/50/70 (Typ.)(CR≥10)
- 响应速度
- 10/15 (Typ.)(Tr/Td) ms
- 玻璃厚度
- 0.63+0.63 mm
- 透射比
- 5.5% (Typ.)(含偏光片)
- 颜色数量
- 16.7M
- 适用于
-
- 刷新频率
- 60Hz
- 触摸功能
- 无触摸
- 驱动IC
COG 已邦定 2 source + 1 gate chips
- 信号系统
- Parallel RGB (1 ch, 8-bit) , FPC , 50 pins
- 供应电压
- 3.3/5.0/15.0/-10.0V (Typ.)(VCC/AVDD/VGH/VGL)
- 最大额定
- 存储温度 -30 ~ 80 °C 工作温度 -20 ~ 70 °C
奇美液晶玻璃EE050NA-04A规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
EE050NA-04A规格书 |
Final Ver01 |
English |
688.1 K |
22 |
2011-12-25 |
最新 |
|
奇美液晶玻璃EE050NA-04A综述

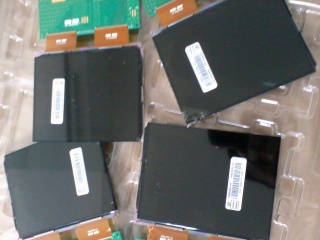

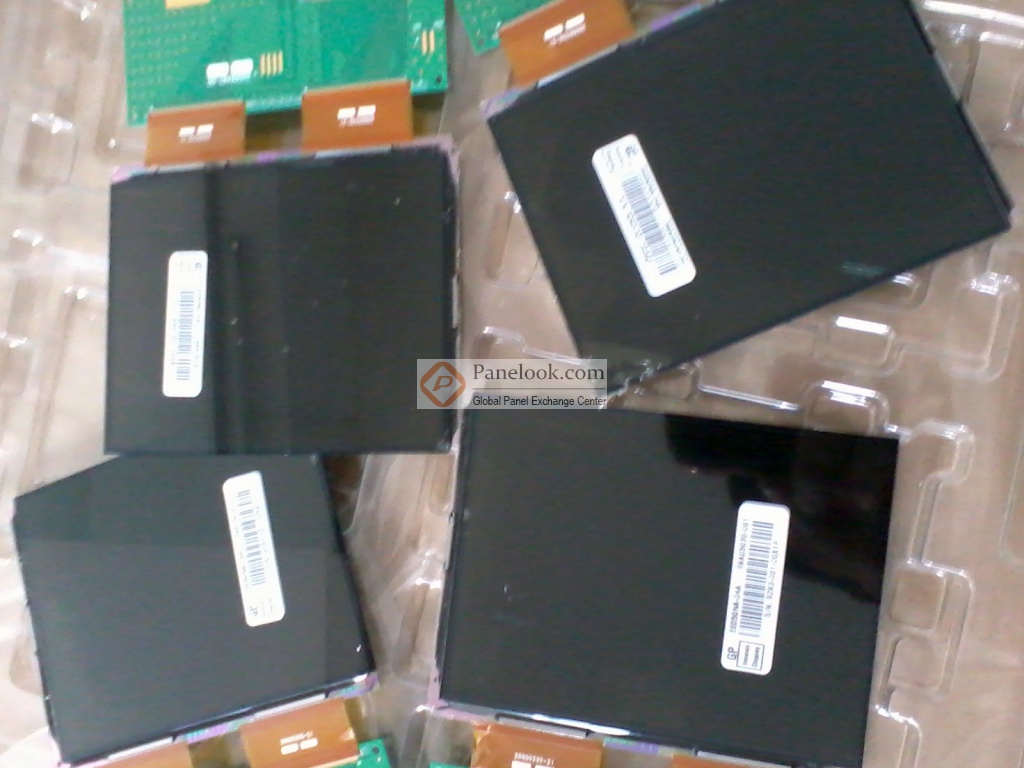

EE050NA-04A是奇美 (Chimei Innolux)推出的一款5.0吋a-Si TFT-LCD液晶玻璃产品，它无背光，无触摸。此产品工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C。它的典型特征屏库总结为: 上/下,左/右翻转显示，表面雾面。基于它的特征屏库推荐此型号应用于可视门铃等产品。本产品已邦定2 source + 1 gate chips驱动IC。根据屏库掌握的情报此产品于2011年Q4量产，于2013年Q2停产，当前生产状态为已停产。目前此型号在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2013年04月01日对此型号首次建立参数，并于2025年10月27日对参数进行了最后更新。根据奇美 (Chimei Innolux)于2011年12月25日发布的版本号为Final Ver01的产品规格书，EE050NA-04A显示分辨率为640(RGB)×480 (VGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为101.568(宽)×76.176(高) mm，外观尺寸为109.55(宽)×85.86(高)×1.69(厚) mm，表面处理为雾面，产品净重37.0g (Typ.)，采用了0.63+0.63 mm的玻璃基板。本产品无背光。EE050NA-04A采用了Parallel RGB (1 ch, 8-bit)信号接口，总共50 pins，采用FPC连接，驱屏电压为3.3/5.0/15.0/-10.0V (Typ.)(VCC/AVDD/VGH/VGL)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶玻璃，关于EE050NA-04A的最新的生产状态信息和技术信息，屏库®建议您咨询奇美 (Chimei Innolux)。
|
