| 制造商 | 松下 (Panasonic) | 型号 | EDMGRB8KKF |
|---|---|---|---|
| 对角尺寸 | 7.8英寸 | 类型 | CSTN-LCD, 液晶模组 |
| 显示区域 | 157.42(W)×118.06(H) mm | 外观尺寸 | 195.2(W)×137.5(H)×8.5(D) mm |
| 像素排列 | RGB垂直条状 | 解析度 | 640(RGB)×480, VGA, 4:3 |
| 面板重量 | 240g (Typ.) | 表面处理 | 镜面 (Haze 0%)，Hard coating (2H) |
| 显示亮度 | 150 cd/m² (Typ.) | 对比度 | 30:1 (Typ.) (透射) |
| 推荐视向 | 6 o'clock | 响应时间 | 440/160 (Typ.)(Tr/Td) ms |
| 可视角度 | 40/40/20/40 (Typ.)(CR≥1.5)  |
显示模式 | STN，常黑显示，透射式 |
| 支持颜色 | 伪彩 | 应用产品 | |
| 功率消耗 | - | 光源类型 | 2 pcs CCFL, 10K小时, 无驱动 |
| 刷新率 | 70Hz | 触摸技术 | 无触摸 |
| 接口类型 | 20 pins Parallel Data (1ch, 4-bit) , 端子 | ||
| 电压供应 | 3.3/5.0V (Typ.)(VDD) | ||
| 应用环境 | 工作温度 0 ~ 50 °C , 存储温度 -20 ~ 60 °C | ||
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
EDMGRB8KKF规格书 | 20060811 | English | 593.3 K | 20 | 2006-8-11 | 最新 |

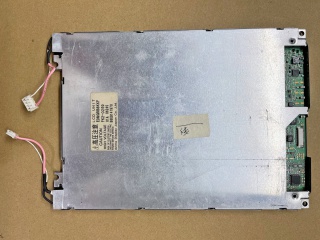

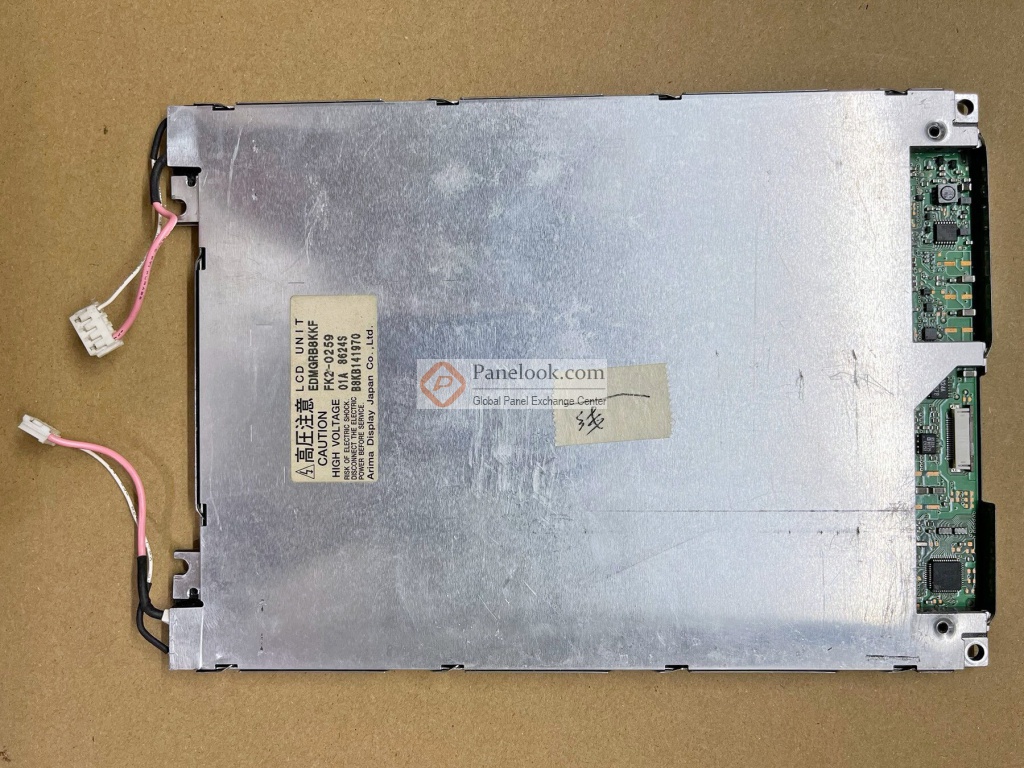

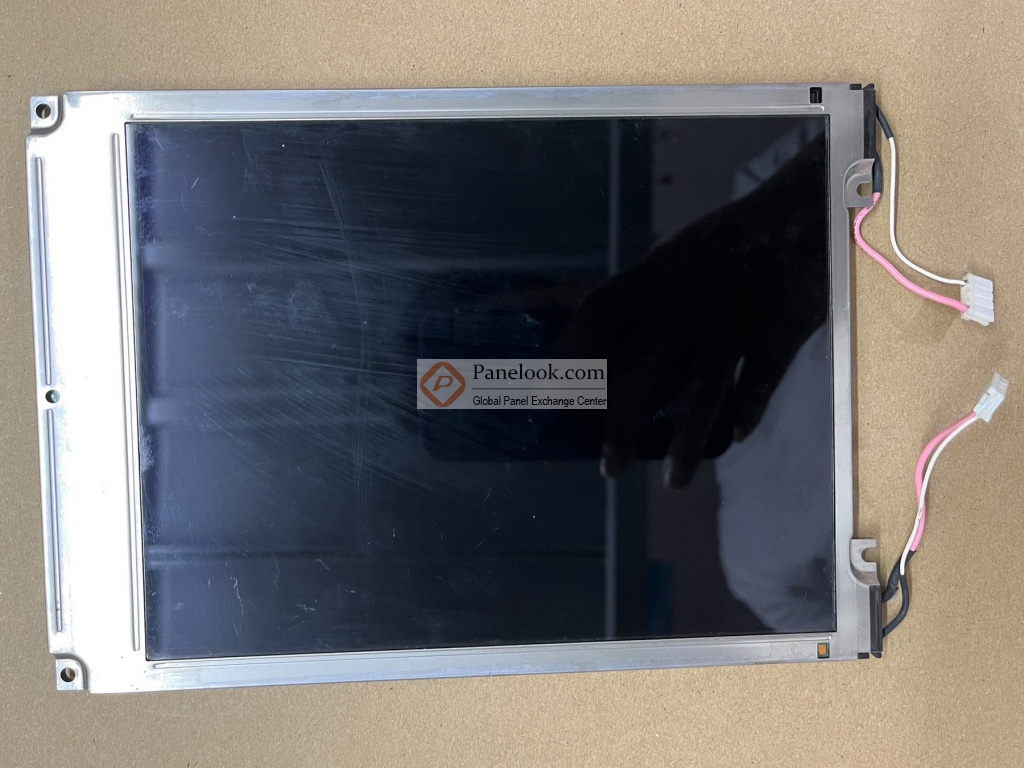

EDMGRB8KKF是松下液晶显示器株式会社 (松下，Panasonic) 推出的一款采用CSTN-LCD技术的7.8英寸液晶模组产品，它装配有CCFL背光，无背光驱动，无触摸。根据松下 (Panasonic)于2006年8月11日发布的版本号为20060811的产品规格书，EDMGRB8KKF显示分辨率为640(RGB)×480 (VGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为157.42×118.06 (宽×高) mm，可视尺寸为162.2×122.9 (宽×高) mm，外观尺寸为195.2×137.5 (宽×高)×8.5(厚) mm，表面处理为镜面 (Haze 0%)，Hard coating (2H)，产品净重240g (Typ.)。背光方面此产品采用了2 pcs CCFL发光的侧入式光源(顶部和底部)，光源的使用寿命为10K小时，不含背光驱动。EDMGRB8KKF采用了Parallel Data (1ch, 4-bit)信号接口，总共20 pins，采用端子连接，驱屏电压为3.3/5.0V (Typ.)(VDD)。它的典型垂直刷新率Fv为70Hz。如果开发新产品想采用EDMGRB8KKF液晶模组，屏库®建议您向松下 (Panasonic)或其代理商了解关于EDMGRB8KKF的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！当前生产状态为已停产。目前EDMGRB8KKF在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2013年04月08日对此型号首次建立参数，并于2025年01月07日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。基于它表面镜面等特征，此型号推荐使用于工业。
