| 面板品牌 |
|---|
| 面板尺寸 |
| 像素数量 |
| 显示区域 |
| 面板重量 |
| 面板亮度 |
| 可视角度 |
| 视角方向 |
| 显示颜色 |
| 工作频率 |
| 功率消耗 |
| 元太 (E Ink) |
| 1.27英寸 |
| 128×256, 1:2 |
| 14.46(H)×28.93(V) mm |
| 1.55±0.16g |
| - |
| - |
| - |
| 灰度 |
| - |
| 24/51mW (Typ./Max.) |
| 面板型号 |
| 面板类型 |
| 像素布局 |
| 外观尺寸 |
| 表面处理 |
| 对比度 |
| 工作模式 |
| 反应时间 |
| 面板应用 |
| 触摸屏 |
| 灯管类型 |
| ED013TC1 | |
| EPD, 电子纸 | |
| 矩形 | |
| 18.7(H)×41.3(V)×1.05(D) mm | |
| 雾面 | |
| 12:1 (Typ.) (反射) | |
反射式  |
|
| - | |
| |
|
| 无触摸 | |
| 无背光 |
| 信号接口 |
|---|
| 驱屏电压 |
| 工作环境 |
| 3/4-wire SPI , 15 pins , FPC |
| 3.3V (Typ.) |
| 工作温度: 0 ~ 50 °C, 存储温度: -25 ~ 70 °C |
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
ED013TC1规格书 | Ver2.0 | English | 1.7 M | 40 | 2019-10-10 | 最新 | |
|
|
ED013TC1规格书 | Ver1.0 | English | 1.8 M | 42 | 2017-10-30 |

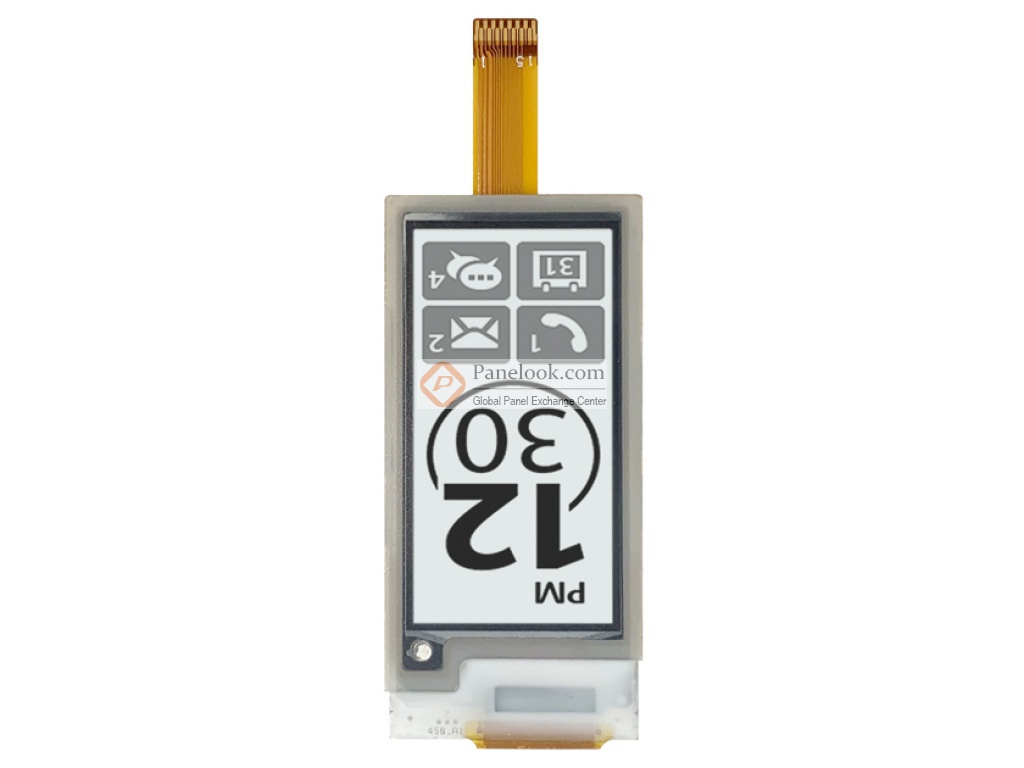

ED013TC1是元太科技工业股份有限公司 (元太，E Ink) 推出的一款采用EPD技术的1.27英寸电子纸产品，它无背光，无触摸。根据元太 (E Ink)于2019年10月10日发布的版本号为Ver2.0的产品规格书，ED013TC1显示分辨率为128×256，宽高比为1:2 (宽:高)，像素采用矩形排列，屏库计算出的像素密度为224 PPI。它的显示区域尺寸为14.46×28.93 (宽×高) mm，外观尺寸为18.7×41.3 (宽×高)×1.05(厚) mm，表面处理为雾面，产品净重1.55±0.16g。本产品无背光。ED013TC1采用了3/4-wire SPI信号接口，总共15 pins，采用FPC连接，驱屏电压为3.3V (Typ.)。如果开发新产品想采用ED013TC1电子纸，屏库®建议您向元太 (E Ink)或其代理商了解关于ED013TC1的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2018年Q1量产，当前生产状态为量产中。目前ED013TC1在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2018年06月15日对此型号首次建立参数，并于2025年10月22日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -25 ~ 70°C。基于它肖像模式，反射式，表面雾面， Carta 1.2 E Ink Film, Glass Backplane, 2 greysacle等特征，此型号推荐使用于电子标签。
