RGB垂直条状
- 显示区域
- 476.64(H)×268.11(V) mm
- 外观尺寸
- 495.6(H)×292.2(V)×11.2(D) mm
- 面板重量
- 1.93Kgs (Typ.)
- 表面处理
- 雾面 (Haze 25%)，Hard coating (3H)
- 面板亮度
- 350 cd/m² (Typ.)
- 对比度
- 1000:1 (Typ.) (TM)
- 可视角度
- 89/89/89/89 (Typ.)(CR≥10)
- 工作模式
- ADS，常黑显示，透射式
- 视角方向
- 全视角
- 反应时间
- 14 (Typ.)(G to G)
- 显示颜色
- 16.7M
- 面板应用
-
- 工作频率
- 60Hz
- 触摸屏
- 无触摸
- 功率消耗
- 21.86/25.6W (Typ./Max.)
- 光源类型
- 17S4P WLED, 30K小时, 无驱动
- 信号接口
- LVDS (2 ch, 8-bit) , 30 pins , 端子
- 驱屏电压
- 5.0V (Typ.)
- 工作环境
- 工作温度 -20 ~ 85 °C, 存储温度 -30 ~ 85 °C
京东方液晶模组DV215FHM-R01-4850规格书

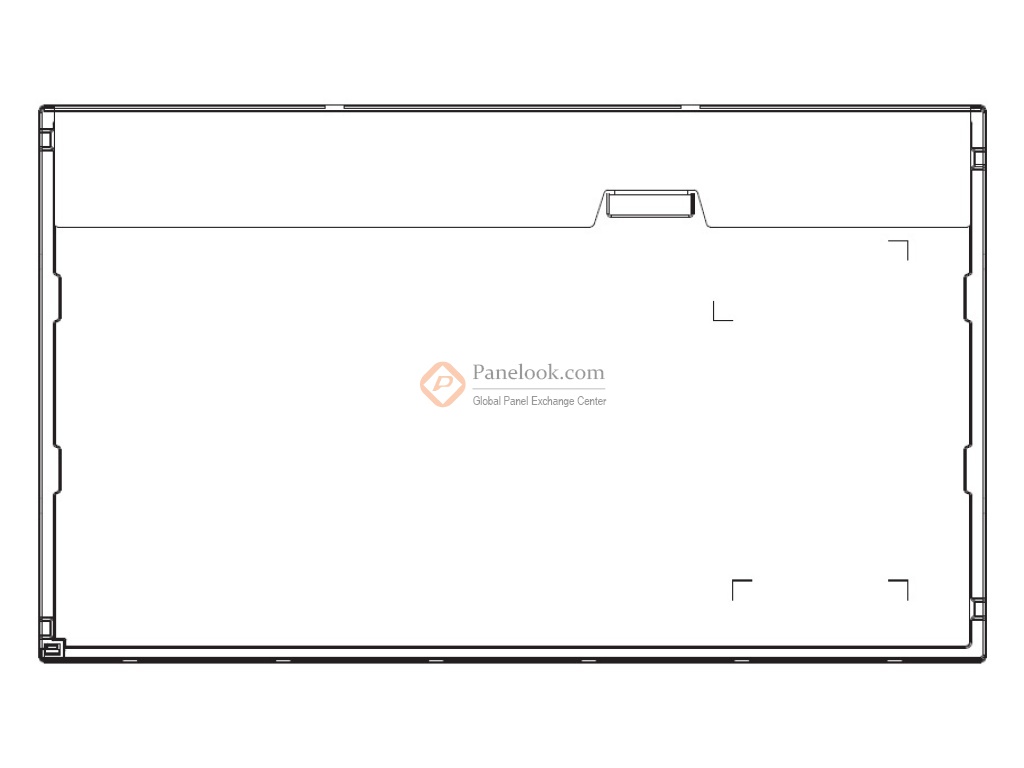

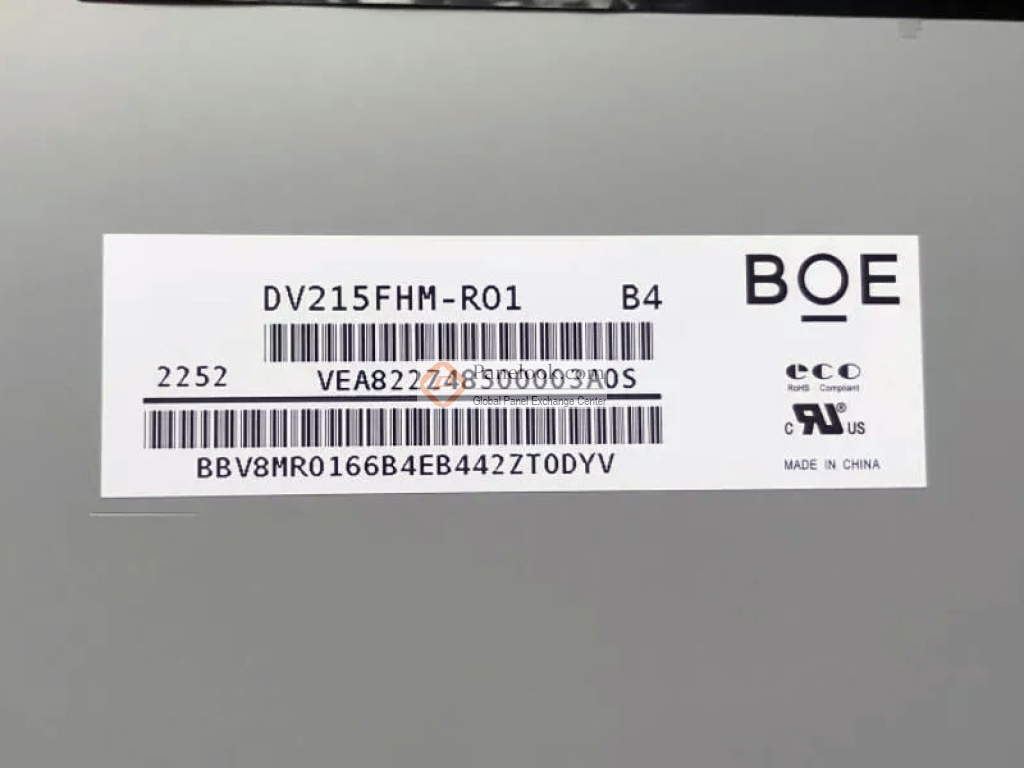

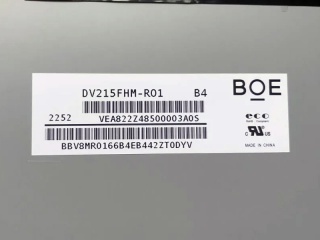

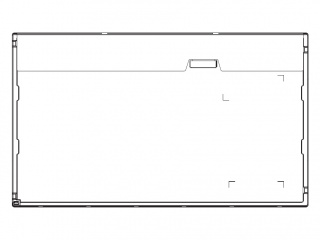

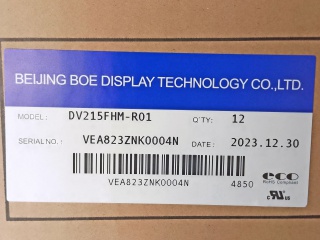

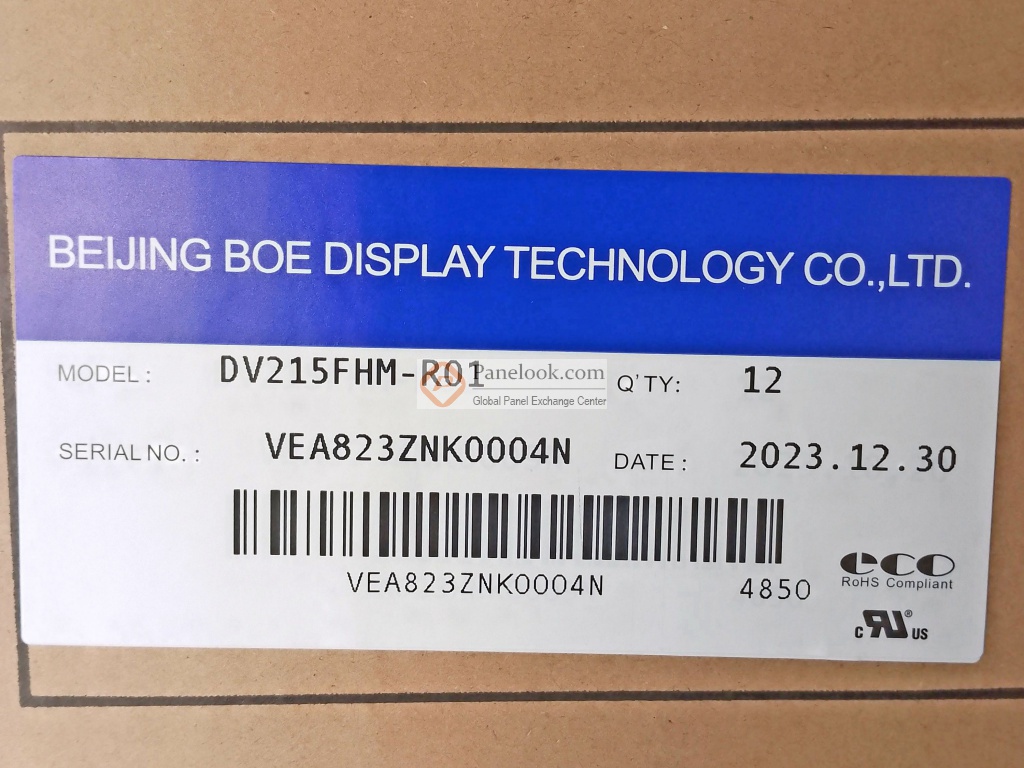

京东方液晶模组DV215FHM-R01-4850图片
京东方液晶模组DV215FHM-R01-4850综述
DV215FHM-R01-4850是京东方 (BOE)推出的一款21.5吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。此产品工作温度为 -20 ~ 85°C，存储温度为 -30 ~ 85°C，耐振动性为1.05G (10.3 m/s²)。它的典型特征屏库总结为: 风景模式 / 肖像模式，白光LED背光，端子正装，表面雾面， High TNI 105°C。基于它的特征屏库推荐此型号应用于工业，数字标牌等产品。根据屏库掌握的情报此产品于2020年Q2量产，当前生产状态为已停产。目前此型号在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2020年06月03日对此型号首次建立参数，并于2025年02月05日对参数进行了最后更新。根据京东方 (BOE)于2020年2月17日发布的版本号为Rev.P0的产品规格书，DV215FHM-R01-4850显示分辨率为1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为476.64(宽)×268.11(高) mm，外观尺寸为495.6(宽)×292.2(高)×11.2(厚) mm，可视尺寸为479.8(宽)×271.3(高) mm，表面处理为雾面 (Haze 25%)，Hard coating (3H)，产品净重1.93Kgs (Typ.)。背光方面此产品采用了17S4P WLED发光的侧入式光源(底部)，光源的使用寿命为30K小时，不含背光驱动。DV215FHM-R01-4850采用了LVDS (2 ch, 8-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为5.0V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于DV215FHM-R01-4850的最新的生产状态信息和技术信息，屏库®建议您咨询京东方 (BOE)。
|
