RGB垂直条状
- 显示区域
- 349.632×196.668 mm (H×V)
- 外观尺寸
- 356.13×219.23×3.2 mm (H×V×D)
- 屏幕重量
- 400g (Max.)
- 表面处理
- 雾面 (Haze 25%)
- 屏幕亮度
- 250 cd/m² (Typ.)
- 对比度
- 1000:1 (Typ.) [透射]
- 最佳视向
- 全视角
- 光学模式
- ADS，常黑显示，透射式
- 可视角度
- 85/85/85/85 (Typ.)(CR≥10)
- 响应速度
- 30 (Typ.)(Tr+Td) ms
- 颜色数量
- 16.7M, 45% NTSC
- 适用于
-
- 功率消耗
- 3.82/6.56W (Typ./Max.)
- 背光类型
- WLED, 15K小时, 含LED驱动
- 刷新频率
- 60Hz
- 触摸功能
- 无触摸
- 信号系统
- eDP (2 Lanes) , eDP1.2 , HBR1 (2.7G/lane) , 端子 , 30 pins
- 供应电压
- 3.3V (Typ.)
- 最大额定
- 存储温度 -20 ~ 60 °C 工作温度 0 ~ 50 °C
共2条现货>>
京东方液晶模组DV160FHM-N20 VIP卖家现货
DV160FHM-N20 长期供应 贸易
 深圳市
DV160FHM-N20 长期供应 贸易
深圳市
DV160FHM-N20 长期供应 贸易
深圳市
DV160FHM-N20 长期供应 贸易
深圳市
京东方液晶模组DV160FHM-N20规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
DV160FHM-N20规格书 |
Rev.0 |
English |
4.6 M |
31 |
2021-6-15 |
最新 |
|
京东方液晶模组DV160FHM-N20验货标准(IIS)
京东方液晶模组DV160FHM-N20综述

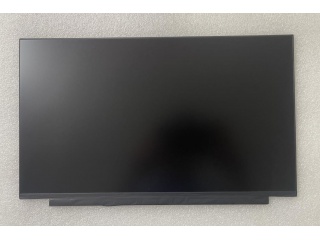

DV160FHM-N20是京东方 (BOE)推出的一款16.0吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。它的典型特征屏库总结为: 白光LED背光，含LED驱动器，表面雾面， eDP1.2。基于它的特征屏库推荐此型号应用于数字标牌等产品。根据屏库掌握的情报此产品于2021年Q3量产，当前生产状态为已停产。目前此型号在屏库上有2条现货信息、4家供应商信息，交易氛围活跃。屏库于2022年03月22日对此型号首次建立参数，并于2024年02月16日对参数进行了最后更新。根据京东方 (BOE)于2021年6月15日发布的版本号为Rev.0的产品规格书，DV160FHM-N20显示分辨率为1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为349.632(宽)×196.668(高) mm，外观尺寸为356.13(宽)×219.23(高)×3.2(厚) mm，表面处理为雾面 (Haze 25%)，产品净重400g (Max.)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为15K小时，含LED驱动。DV160FHM-N20采用了eDP (2 Lanes)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于DV160FHM-N20的最新的生产状态信息和技术信息，屏库®建议您咨询京东方 (BOE)。
|
