| 品牌 |
|---|
| 屏幕尺寸 |
| 分辨率 |
| 显示区域 |
| 屏幕重量 |
| 屏幕亮度 |
| 推荐视向 |
| 可视角度 |
| 颜色数量 |
| 功率消耗 |
| 刷新频率 |
| 京东方 (BOE) |
| 15.0英寸 |
| 1024(RGB)×768, XGA, 4:3 |
| 304.128×228.096 mm (H×V) |
| 730g |
| 600 cd/m² (Typ.) |
| 全视角 |
89/89/89/89 (Typ.)(CR≥10)  |
| 16.7M, 72% NTSC |
| 11.68/11.71W (Typ./Max.) |
| 60Hz |
| 型号名称 |
| 面板类型 |
| 像素布局 |
| 外观尺寸 |
| 表面处理 |
| 对比度 |
| 光学模式 |
| 响应速度 |
| 适用于 |
| 背光系统 |
| 触摸功能 |
| DV150X0M-N16 | |
| a-Si TFT-LCD, 液晶模组 | |
| RGB垂直条状 | |
| 326.5×253.5×10.4 mm (H×V×D) | |
| 雾面 (Haze 25%)，Hard coating (3H) | |
| 1000 : 1 (Typ.) (透射) | |
| ADS，常黑显示，透射式 |
|
| 30 (Typ.)(Tr+Td) ms | |
| |
|
| 12S4P WLED, 50K小时, 含LED驱动 | |
| 无触摸 |
| 信号类型 |
|---|
| 电压供应 |
| 最大额定 |

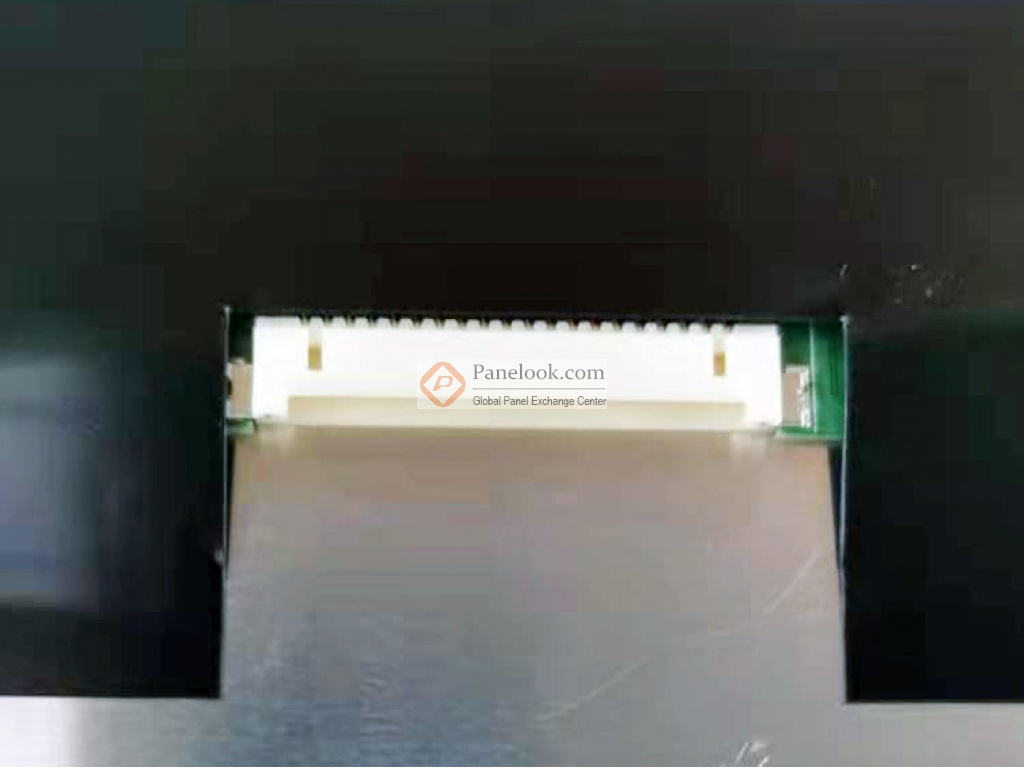

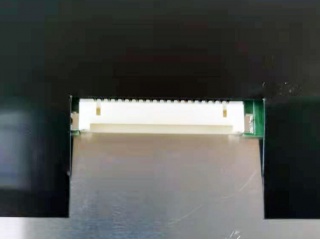

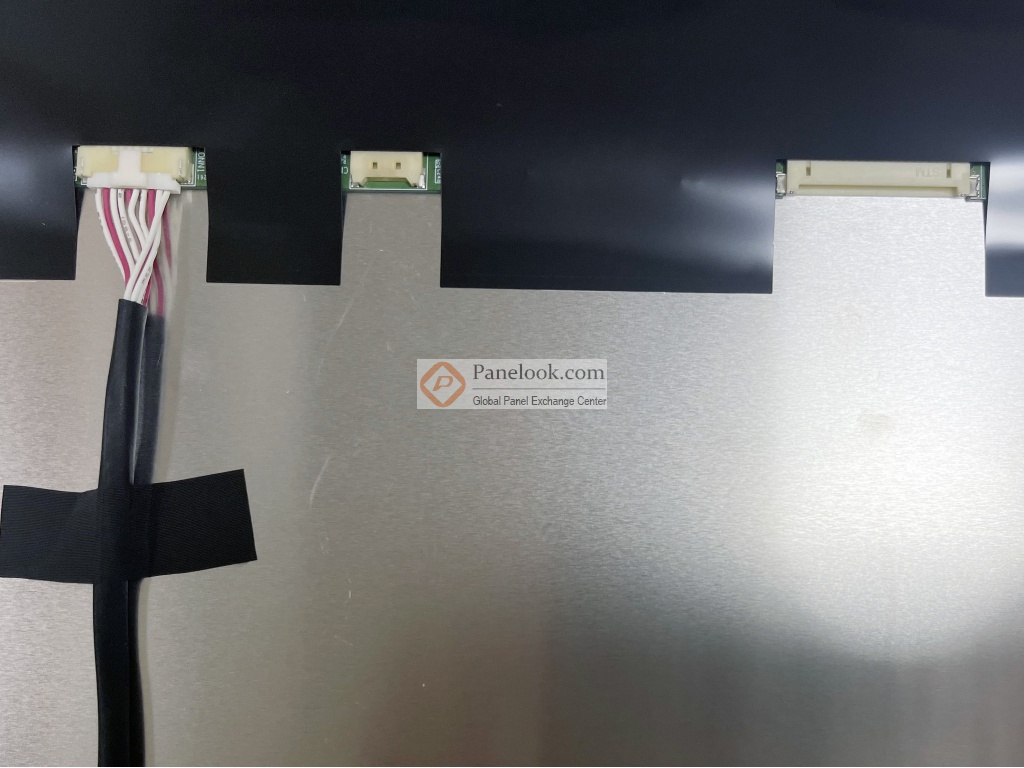

| LVDS (1 ch, 8-bit) , 20 pins , 端子 |
| 3.3V (Typ.) |
| 存储温度 -30 ~ 80 °C 工作温度 -20 ~ 70 °C |
深圳市
深圳市
上海市
深圳市
深圳市
深圳市
上海市
深圳市
中国台湾
深圳市
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
DV150X0M-N16规格书 | Rev.P0 | English | 1.1 M | 34 | 2020-11-25 | 最新 | |
|
DV150X0M-N16规格书 | Rev.P0 | English | 1.1 M | 34 | 2019-12-19 |
| IIS对应检验产品 | 原厂等级 (坏点数量) | MURA判定 | 通用等级 | 版本号 | 原厂发布日期 | ||
|
15~16" LCM | VIP会员可看 |
VIP会员可看 | A Grade | Rev.B | 2020-4-15 | IIS下载 |

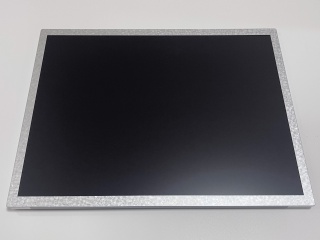

DV150X0M-N16是京东方 (BOE)推出的一款15.0吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。此产品工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C。它的典型特征屏库总结为: 风景模式 / 肖像模式，高亮度，白光LED背光，寿命大于5万小时，含LED驱动器，表面雾面。基于它的特征屏库推荐此型号应用于工业等产品。根据屏库掌握的情报此产品于2020年Q3量产，当前生产状态为量产中。目前此型号在屏库上有18条现货信息、20家供应商信息，属于目前屏库市场交易的主力型号产品。屏库于2020年12月08日对此型号首次建立参数，并于2025年05月14日对参数进行了最后更新。根据京东方 (BOE)于2020年11月25日发布的版本号为Rev.P0的产品规格书，DV150X0M-N16显示分辨率为1024(RGB)×768 (XGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为304.128(宽)×228.096(高) mm，外观尺寸为326.5(宽)×253.5(高)×10.4(厚) mm，可视尺寸为306.13(宽)×230.1(高) mm，表面处理为雾面 (Haze 25%)，Hard coating (3H)，产品净重730g。背光方面此产品采用了12S4P WLED发光的侧入式光源，光源的使用寿命为50K小时，含LED驱动。DV150X0M-N16采用了LVDS (1 ch, 8-bit)信号接口，总共20 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于DV150X0M-N16的最新的生产状态信息和技术信息，屏库®建议您咨询京东方 (BOE)。
