| 制造商 | 群创 (Innolux) | 型号 | CT025TN01 |
|---|---|---|---|
| 对角尺寸 | 2.5英寸 | 类型 | a-Si TFT-LCD, 液晶模组 |
| 显示区域 | 49.92(W)×37.44(H) mm | 外观尺寸 | 56.4(W)×49.12(H)×2.85(D) mm |
| 像素排列 | RGB垂直条状 | 解析度 | 320(RGB)×240, QVGA, 4:3 |
| 面板重量 | 15.4g (Typ.) | 表面处理 | Hard coating |
| 显示亮度 | 250 cd/m² (Typ.) | 对比度 | 250:1 (Typ.) (透射) |
| 推荐视向 | 12 o'clock | 响应时间 | 30 (Typ.)(Tr+Td) ms |
| 可视角度 | 45/45/55/15 (Typ.)(CR≥10)  |
显示模式 | TN，常白显示，透射式 |
| 支持颜色 | 262K, 50% NTSC | 应用产品 | |
| 功率消耗 | - | 光源类型 | 3S1P WLED, 无驱动 |
| 刷新率 | 70Hz | 触摸技术 | 无触摸 |
| 接口类型 | 39 pins Parallel RGB (1 ch, 6-bit) + SPI , FPC | ||
| 电压供应 | 3.3/3.3V (Typ.)(VDDI/VDD) | ||
| 应用环境 | 工作温度 -10 ~ 60 °C , 存储温度 -20 ~ 70 °C | ||
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
CT025TN01规格书 | Final Ver04 | English | 654.9 K | 26 | 2008-1-2 | 最新 | |
|
|
CT025TN01规格书 | Final Ver02 | English | 743.5 K | 24 | 2007-8-16 | ||
|
|
CT025TN01规格书 | Final Ver03 | English | 725.1 K | 24 | 2007-12-7 |

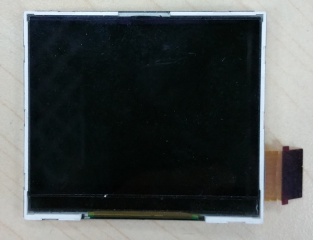

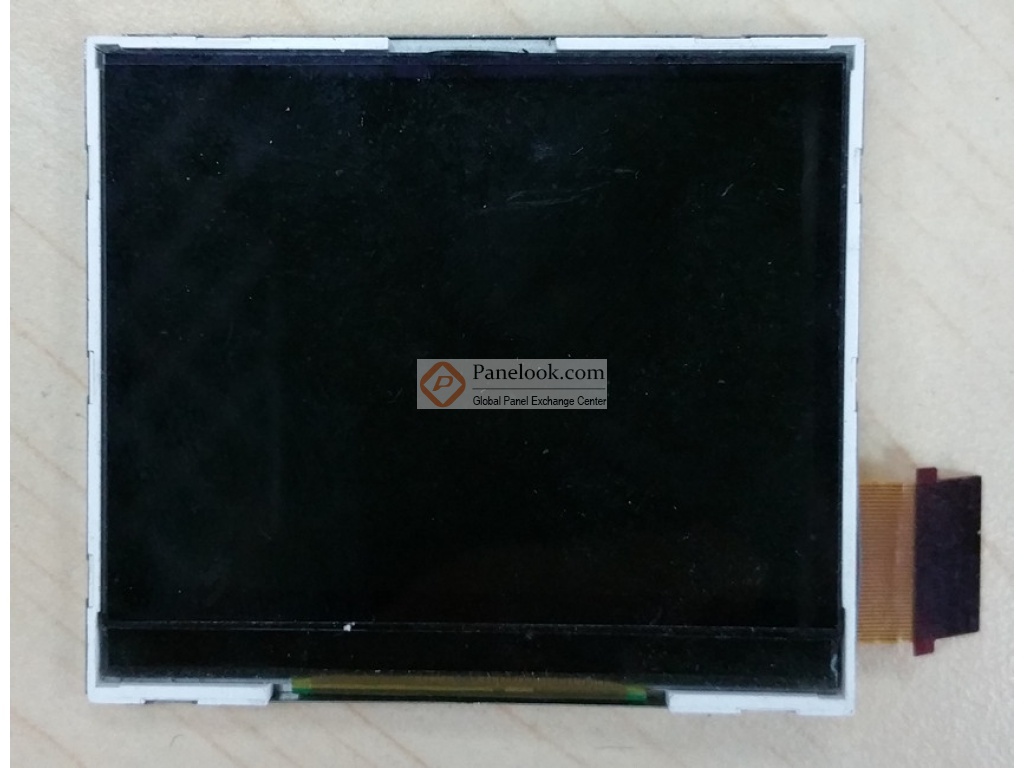

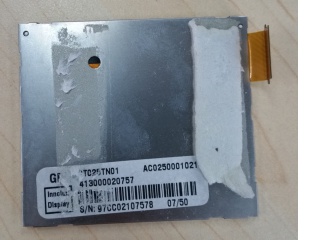

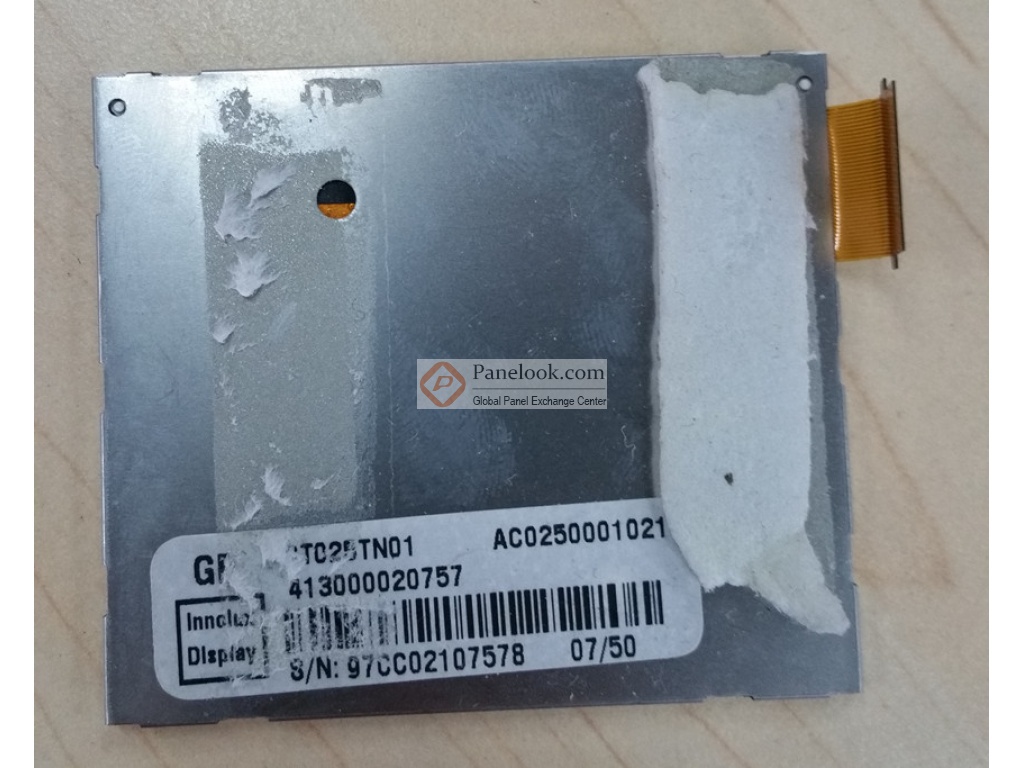

群创 (Innolux) 推出的CT025TN01是一款采用a-Si TFT-LCD技术的2.5英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。屏库总结它的典型特征为: 白光LED背光， 2 in 1 FPC。它的工作温度为 -10 ~ 60°C，存储温度为 -20 ~ 70°C。此型号适合应用于手机，手持终端。本产品已邦定ILI9322驱动IC。根据屏库掌握的情报此产品于2007年Q3量产，当前生产状态为已停产。目前CT025TN01在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2011年01月05日对此型号首次建立参数，并于2025年03月04日对参数进行了最后更新。根据群创 (Innolux)于2008年1月2日发布的版本号为Final Ver04的产品规格书，CT025TN01显示分辨率为320(RGB)×240 (QVGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为49.92×37.44 (宽×高) mm，外观尺寸为56.4(宽)×49.12(高)×2.85(厚) mm，表面处理为Hard coating，产品净重15.4g (Typ.)。背光方面此产品采用了3S1P WLED发光的侧入式光源，不含背光驱动。CT025TN01采用了Parallel RGB (1 ch, 6-bit) + SPI信号接口，总共39 pins，采用FPC连接，驱屏电压为3.3/3.3V (Typ.)(VDDI/VDD)。它的典型垂直刷新率Fv为70Hz。如果开发新产品想采用CT025TN01液晶模组，屏库®建议您向群创 (Innolux)或其代理商了解关于CT025TN01的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
