像素排列 RGB垂直条状
解析度1024(RGB)×600, WSVGA, 16:9
- 显示亮度0 cd/m²
- 对比度 600:1 (Typ.) (透射)
- 推荐视向-
- 响应时间25 (Typ.)(Tr+Td) ms
- 可视角度70/70/70/50 (Typ.)(CR≥10)
- 显示模式TN，常白显示，透射式
- 基板厚度0.50+0.50 mm
- 透射率5.6% (Typ.)(含偏光片)
- 支持颜色262K/16.2M, 53% NTSC
- 触摸技术无触摸
- 接口类型
-
60 pins LVDS (1 ch, 6/8-bit) , FPC
- 电压供应
- 3.3/9.6/18/-6V (Typ.)(VDD/AVDD/VGH/VGL)
- 应用环境
- 工作温度 -20 ~ 70 °C, 存储温度 -30 ~ 80 °C
中华映管液晶玻璃CLAP101ND06 CW规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
CLAP101ND06 CW规格书 |
Rev0.0 |
English |
782.2 K |
16 |
2014-12-31 |
最新 |
|
中华映管液晶玻璃CLAP101ND06 CW综述

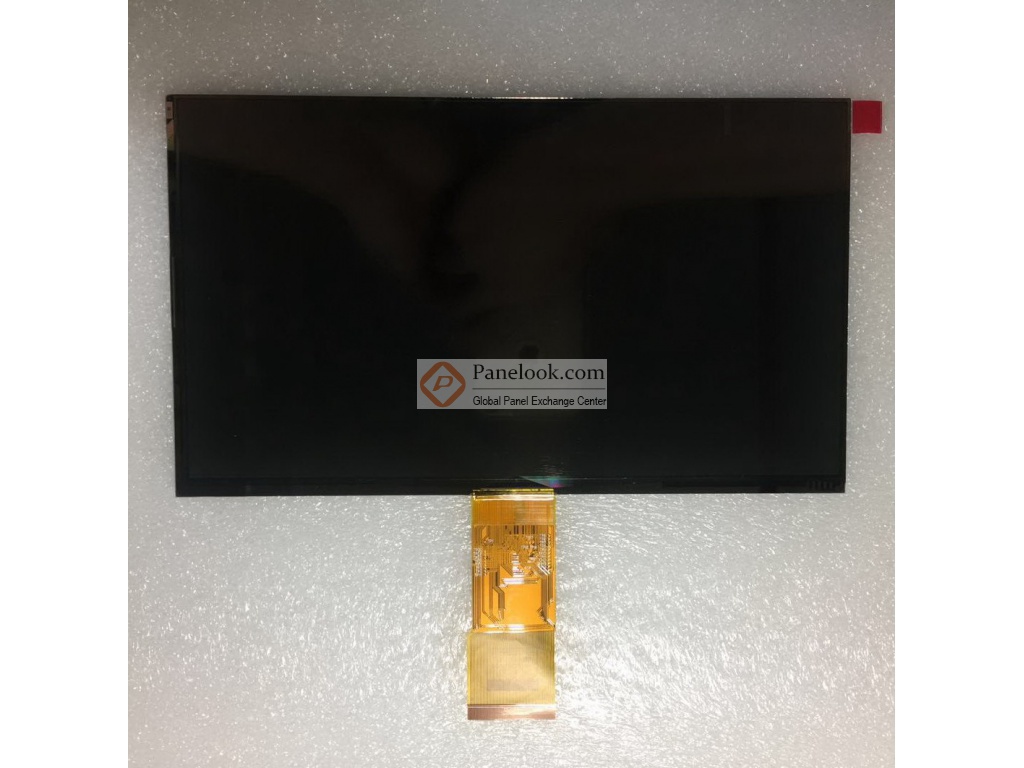

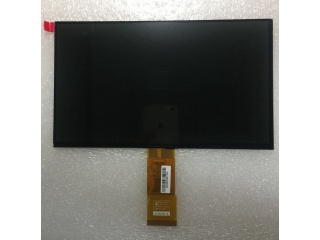

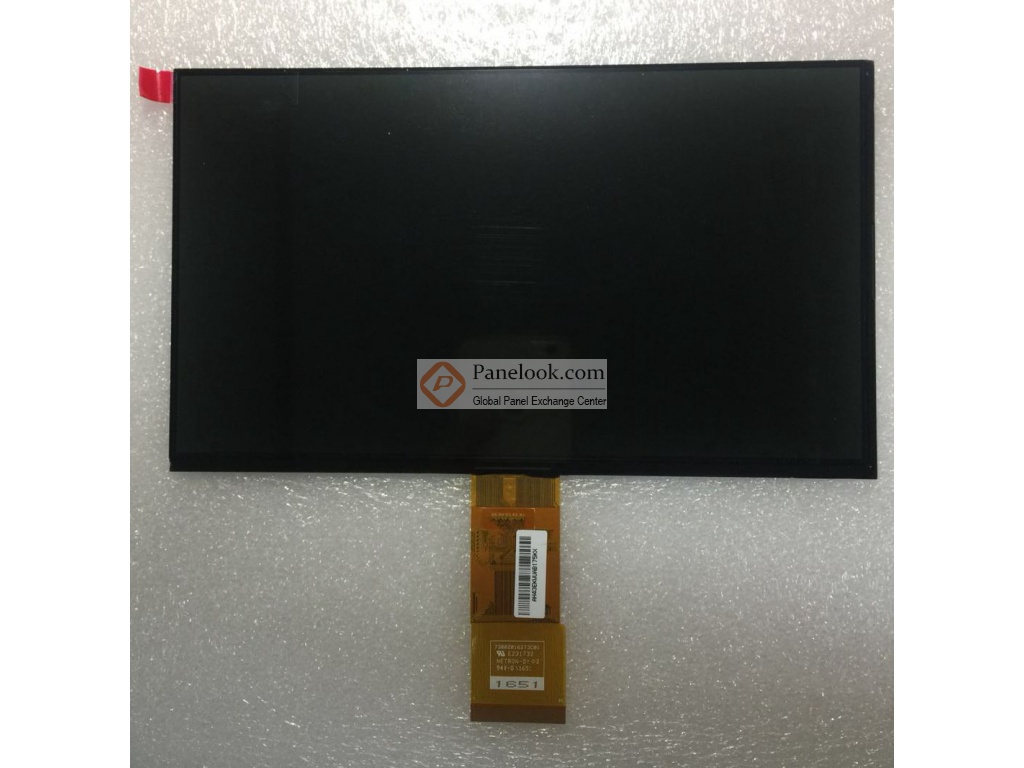

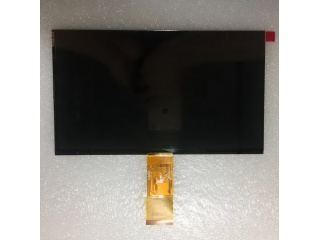

中华映管 (CPT) 推出的CLAP101ND06 CW是一款采用a-Si TFT-LCD技术的10.1英寸液晶玻璃产品，它无背光，无触摸。屏库总结它的典型特征为: 上/下,左/右翻转显示，6/8位灰阶可选，表面雾面。它的工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C。此型号适合应用于上网本，数码相框，便携式DVD。本产品已邦定1 source + 1 gate chips驱动IC。根据屏库掌握的情报此产品于2015年Q1量产，当前生产状态为已停产。目前CLAP101ND06 CW在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2017年07月04日对此型号首次建立参数，并于2026年04月02日对参数进行了最后更新。根据中华映管 (CPT)于2014年12月31日发布的版本号为Rev0.0的产品规格书，CLAP101ND06 CW显示分辨率为1024(RGB)×600 (WSVGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为222.72×125.28 (宽×高) mm，外观尺寸为230(宽)×134.3(高)×1.43(厚) mm，表面处理为雾面，采用了0.50+0.50 mm的玻璃基板。本产品无背光。CLAP101ND06 CW采用了LVDS (1 ch, 6/8-bit)信号接口，总共60 pins，采用FPC连接，驱屏电压为3.3/9.6/18/-6V (Typ.)(VDD/AVDD/VGH/VGL)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用CLAP101ND06 CW液晶玻璃，屏库®建议您向中华映管 (CPT)或其代理商了解关于CLAP101ND06 CW的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
|
